§ 3. Статика газов
С татика газов изучает равновесие (состояние покоя) жидкостей и газов. Теоретической базой этого раздела механики сплошных сред являются уравнения Эйлера, получаемые при составлении баланса сил, действующих на каждый элементарный объем покоящейся жидкости или газа. Все силы, действующие на объем газа (жидкости), можно разделить на объемные и поверхностные. К объемным относятся силы, действующие на каждую частицу объема: силы тяжести и силы инерции. Поверхностные силы действуют на единицу поверхности какого-то объема. Такими силами являются силы давления и трения. На любой объем покоящейся жидкости или газа действуют только силы тяжести и давления. Силы инерции и трения проявляются лишь при движении среды. Поэтому уравнения Эйлера для статики справедливы для идеальной и реальной жидкости (газа), так как свойство вязкости, характерное для реальной среды, проявляется только при ее движении. В неподвижном (покоящемся) объеме газа объемные силы — силы тяжести — действуют по вертикали, т. е. в направлении координатной оси z, и вызывают соответствующее изменение давления.
Уравнение Эйлера для статики жидкостей и газов, составленное как баланс изменения энергии 1 м3 газа в направлении координатной оси z, имеет вид
g = dр/dz, (9)
где — плотность жидкости (газа), кг/м3; g — ускорение силы тяжести, м/с2; dр — изменение (приращение) давления при изменении высоты столба жидкости на величину dz; dр/dz — градиент давления.
Как и следует из изложенного выше, уравнение (9) представляет собой баланс энергии, при котором изменение потенциальной энергии 1 м3 газа на отрезке dz (левая часть уравнения) приводит к соответствующему изменению давления (правая часть уравнения).

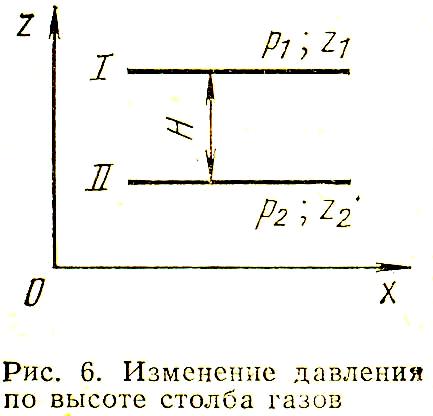

Если уравнение Эйлера (9) решать для каких-то двух сечений z1 и z2 (рис. 6), расположенных на расстоянии Н друг от друга, при условии = const (газ как несжимаемая жидкость), то можно получить основное уравнение статики жидкостей (газов) :
р2 = р1 + g(z1 — z2) = р1 + gН, (10)
где р1 и р2 — абсолютное давление соответственно в сечениях I и II, Па; gН — геометрическое давление, обусловленное силой тяжести и зависящее от плотности и высоты H столба газа, Па; z1 и z2 — расстояние от произвольно принятого уровня отсчета 0 — 0 до соответственно сечений I и II, м; g — ускорение силы тяжести, м/с2.
Как следует из определения, приведенного выше, разность между абсолютным статическим давлением рг газа в сосуде и давлением рв воздуха на том же уровне является статическим давлением:
hст = рг — рв. (11)
Если давление газа в сосуде меньше атмосферного, это означает, что сосуд находится под разрежением. Величина разрежения показывает, на сколько абсолютное давление газа в сосуде меньше атмосферного, т. е.
hраз = — hст = рв — рг. (12)
Поверхность, в каждой точке которой статическое давление равно нулю (hст = 0), называют уровнем нулевого избыточного давления.
Для печной теплотехники важное значение имеет исследование распределения избыточного давления на стенки сосуда, заполненного горячим газом (рис. 7). Величину избыточного давления на стенки сосуда можно найти с помощью основного уравнения статики газов (10).
Рассмотрим, как определить статическое давление применительно к сосуду, открытому снизу (рис. 7, а). В сечении / сосуд сообщается с атмосферой, поэтому давление со стороны газа рг равно давлению со стороны воздуха рв и, следовательно, hст1 = рг1 — рв1 = 0. В сечении II давление со стороны газа рг2 = рв1 — гgН, а со стороны воздуха рв2 = рв1 — вgН. Статическое давление в сечении II hст2 = рг2 — рв2 = gH(в – г). Из этого уравнения видно, что при г < в стенки сосуда испытывают избыточное давление со стороны газа, величина которого прямо пропорциональна высоте Н и разности плотностей воздуха в и газа г. Избыточное давление, обусловленное разностью плотностей воздуха и газа, есть геометрическое давление hг, которое в данном случае равно
hст = hг = gH(в – г) (13)
Для сосуда, открытого сверху (рис. 7,б), давление газа в сечении І равно давлению атмосферного воздуха, следовательно:
hст1 = рг1 — рв1 = 0
Применяя уравнение (10), получаем
hст2 = — gH(в – г)
или
—hст2 = hраз2 = gH(в – г)
Это означает, что при г < в избыточное давление в сосуде будет отрицательным, т.е. сосуд будет находиться под разрежением hраз, абсолютное значение которого равно hг, т.е. hраз = hг = gH(в – г). Избыточное давление, обусловленное разностью плотностей воздуха и газа, играет важную роль в печах. Если нулевое давление (hст = 0) находится на уровне пода (рис. 8), то над уровнем пода давление в печи больше атмосферного. Это приводит к выбиванию горячих газов через отверстия и неплотности в стенках печи, что в свою очередь ухудшает условия службы металлических конструкций печи и вызывает перерасход топлива.
Если нулевое давление поддерживать несколько выше уровня пода, то часть печи, расположенная ниже нулевого давления, будет находиться под разрежением, что вызовет подсос холодного воздуха в печь. Холодный воздух, помимо перерасхода топлива, снижает температуру печи и увеличивает угар (окисление) металла. При нагреве металла вред от подсоса воздуха больше, чем от выбивания газов из печи, поэтому, чтобы исключить подсос воздуха в печь, нулевое давление поддерживают на уровне пода или немного ниже, а для уменьшения выбивания газов из печи печь делают более герметичной.
