ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ
ГОУ ВПО CИБИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ И ИНФОРМАТИКИ
Костюкович А.Е.
Костюкович Н.Ф.
Методические указания для выполнения курсового проекта «Проект телефонных услуг
на базе мультисервисной транспортной сети» по дисциплине «Пакетная телефония»
для студентов специальности 210406 «Сети связи и системы коммутации»
Новосибирск - 20011
Содержание курсового проекта
Введение
Обзорная часть
Архитектура NGN
Обзор сервисных платформ
Обзор технологий построения транспортных сетей
Технологии сетей доступа
Технологии обеспечения телефонных услуг
Традиционные телефонные сети (TDM-телефония)
Технологии пакетной телефонии
Проектная часть
Разработка структурной схемы для обеспечения телефонных услуг на базе заданной технологии IP-телефонии
Расчет интенсивностей телефонной нагрузки
Расчет возникающей местной нагрузки
Распределение нагрузки по направлениям
Расчет внутри данного сетевого узла (внутристанционная)
Расчет нагрузки к узлу спецслужб (ЦОВ – Call-центру)
Расчет межстанционной нагрузки
Расчет междугородней нагрузки
Расчет интенсивностей сигнальной нагрузки
Профили протоколов для сигнальной плоскости
Процедура обслуживания вызова по протоколу SIP
Расчет сигнальной нагрузки к SIP-серверу (протокол SIP)
Расчет пропускной способности сетевых интерфейсов для сигнальной нагрузки
Расчет пропускной способности для речевой нагрузки в точках концентрации трафика
Выбор типа аудиокодека
Профили протоколов для речевой услуги
Расчет коэффициента избыточности
Определение расчетной нагрузки для речевой услуги
Расчет пропускной способности сетевых интерфейсов для речевой нагрузки
Графическая часть
Задание 2. (Графическое). Отобразить профили (стеки) протоколов в плоскости С и U от терминала до терминала, согласно схемы, приведенной на рисунке в задании. Описать назначение элементов данной схемы, а также назначение протоколов и интерфейсов.
Задание 3. (Графическое). Изобразить в виде диаграммы основные процедуры реализации услуг IP- телефонии для Вашего варианта сети изображенной на рисунке в задании. (Привести порядок обмена сообщениями).
Заключение
Список использованных источников
Введение
Во введении указывается:
актуальность темы;
цель курсового проекта;
задачи решаемые студентом в курсовом проекте.
Обзорная часть.
Объем обзорной части не должен превышать 15 страниц А4, шрифт TimesNewRoman, размер 14, интервал – одинарный.
В этой части студент должен показать свое знание по общей архитектуре NGN и технологиям построения отдельных уровней NGN – платформам для поддержки сервисов (VoIP, IPTV, Web, E-mail и т.п.), транспортным платформам, технологиям сетей доступа.
Содержимое обзорной части должно отражать аналитический взгляд студента на особенности современного этапа развития инфокоммуникаций как в транспортной части, так и в части обеспечения информационных услуг.
Под аналитическим взглядом понимается сравнение различных транспортных и информационных технологий.
Архитектура NGN

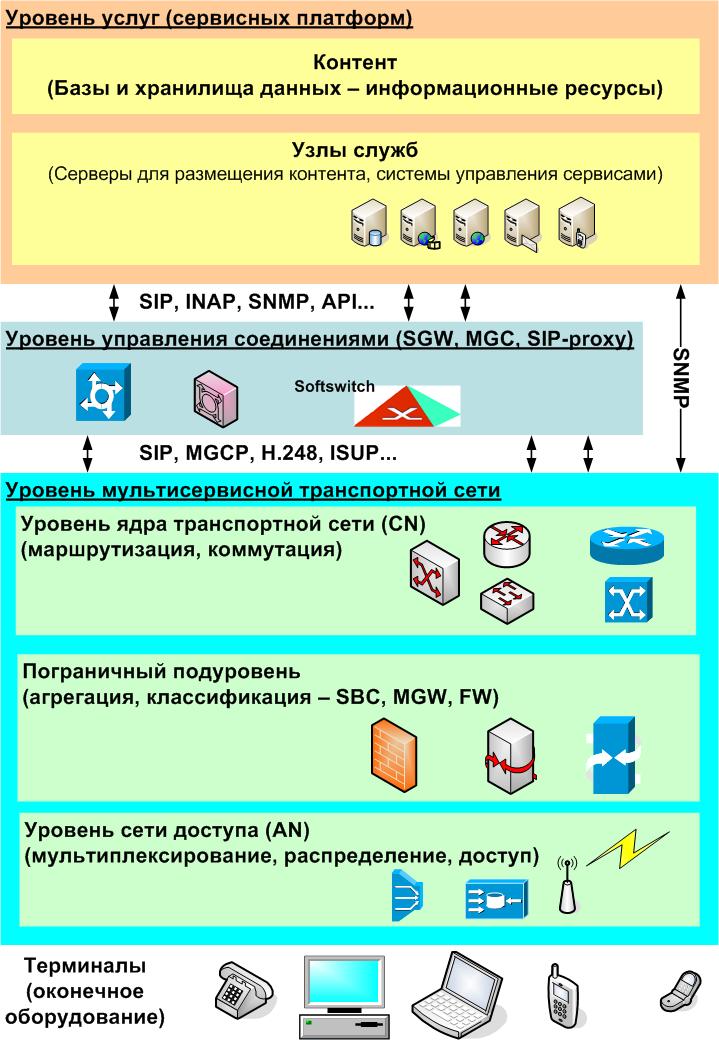

Рисунок 1.1 - Архитектура NGN
В курсовом проекте привести краткое описание общей концепции NGN, а также назначение отдельных платформ и сравнение технологий их построения (согласно пп. 1.1.1…1.1.3):
