Коэффициент,учитывающий снос снега под действием ветра.
Для пологих покрытий для районов со средней скоростью ветра за 3 наиболее холодных месяца, коэф-нт опред-ся:
кН
b-ширина здания
v-скорость ветра, v=4м/с
вес снега на 1 с учётом клим.района
термический коэффициент, =1
Расчет колонны
Колонна с шарнирным опиранием в уровне 1-го этажа и жесткой заделкой в фундаменте.
=0,7(3+0,15)=2,31м
=
1см
Принимаем =0,01м
Расчет сжатых элементов из бетонов класса В15 – В35 на действие продольной силы, приложенной со случайным эксцентриситетом при гибкости , допускается производить из условия:
, где
- принимается по таблице в зависимости от гибкости ( =0.9),
N-нагрузка на колонну 1-го этажа
А- площадь поперечного сечения элемента
Определяем требуемое количество продольной арматуры:
принимаем 4 16– А 400 ASфакт = 8.04см2
Шаг поперечной арматуры назначаем из условия: если 0,42% <1.5%, то
принимаем = 240мм

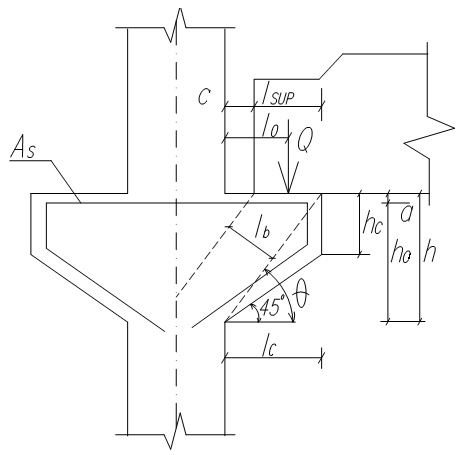

Расчет консоли колонны.
с – зазор между торцом ригеля и гранью колонны (с=50мм)
Q – максимальная поперечная сила на опоре (принимаемая по эпюре поперечных сил)
Q = Qmax = 196,84кН
Определяем минимальный вылет консоли из условия смятия под концом ригеля:
, где
= 0.25м - ширина опорной части ригеля, равна ширине ригеля;
b1 = 0.9 – коэффициент условий работы бетона;
где
= 1.3 - коэффициент, учитывающий влияние поперечной арматуры консоли
тогда
(0.5 + )tg θ = (0.5×0.1 + 0.1) tg 51,13 = 0.187м
≥ м
принимаем h0=0.22м
Тогда м
Так как , то консоль короткая, и угол наклона не более 450 , а высота свободного края
Поперечное армирование из стали класса А-240 Ø8мм
Т. к. h=0.25м < 2.5l0=2.5·0.1=0.25м, то поперечная арматура в виде наклонных хомутов по всей высоте консоли.
Шаг хомутов:
Хомуты выполняются из арматуры класса А-240.
Суммарная площадь сечения отогнутых стержней и наклонных хомутов:
≥0.002 =0.002*0.3*0.22=0.00013=1,3
Подбираем 4 Ø 8мм
Проверка прочности принятой конструкции консоли по поперечной силе: ,
где Θ=55,770 – угол наклона сжатой полосы консоли.
Принимаем 2Ø 14 A400 c ASфакт=3,08см2
Расчет центральносжатого фундамента под колонну.
Исходные данные:
Класс бетона - В15
Рабочая арматура – А400
-эксцентриситет мал, фундамент рассчитывается как центральнонагруженный.
Подколонник размерами 900*900мм, глубина стакана – 700мм
Определение размеров подошвы:
Нормативная нагрузка на обрез фундамента определяется делением расчетной нагрузки на усредненный коэффициент.
Площадь подошвы:
где - расчетное сопротивление грунта, =190кПа;
-средняя плотность материала фундамента и грунта на его уступах
Н=1.7 м – глубина заложения фундамента
Принимаем l=в=2.4м
Проверяем давление на грунт от расчетной негрузки:
Определяем высоту фундамента из условия продавливания от подколонника:
, где а=0.14 – с бетонной подготовкой
Т.к. длина подошвы фундамента 2.4м , следовательно, фундамент будет иметь 2 ступени по 300мм
Следовательно, принимаем h=600мм
Расчет прочности фундамента на продавливание.
Расчет элементов без поперечной арматуры на продавливание производится из условия , где F- продавливающая сила
, где -площадь основания продавливаемого фрагмента нижней ступени фундамента в пределах контура расчетного поперечного сечения,
р - реактивный отпор грунта,
- площадь расчетного поперечного сеения на расстоянии от границы площади приложения силы.
, где u – периметр контура расчетного сечения
Расчет армирования подошвы фундамента:
Расчетный момент в i- ом сечении:
Колличество арматуры для каждого сечения:
Выбираем максимальное значение =7,68
Таким образом, по сортаменту принимаем 9 Ø10 с ASфакт=7,89см2
Литература:
1.Строительные нормы и правила: СНиП 2.03.01-84. Бетонные и железобетонные конструкции: Стройиздат 1985г.
2. Строительные нормы и правила: СНиП 2.01.07-85. Нагрузки и воздействия: Стройиздат 1986г.
3. Байков В.Н., Сигалов Э.Е. Железобетонные конструкции.- Стройиздат 1991г.
4. Методические указания к курсовому проекту №1 – Железобетонные конструкции многоэтажного промышленного здания.
