1. По этажности: малоэтажные(1-2), средней этажности (3-5), повышенной этажности(6-9), многоэтажные(10-25), высотные (более 25).

по основному мат. стен: кирпичные, ж/б (бетонные), деревянные.

по способу возведения: из мелких элементов (кирпич), крупноразмерных элементов (блочные, панельные).

по своему назначению т. е по контингенту заселения, для кот. они предназначены и времени проживания ж/з подразделяются на четыре основные вида: - жилые квартирные дома для семейного заселения и постоянного проживания, - общежития для временного (длительного) проживания рабочих на период работы и учащихся, - гостиницы для кратковременного проживания приезжих граждан, - интернаты для престарелых и инвалидов.

По числу квартир: одноквартирные (индивидуальные), двухквартирные и многоквартирные.  Правильный выбор этажности ж/д и их объемно-планировочной структуры имеет важное значение как в экономическом градостроительном и архитектурном отношении, так и для решения социальных задач обеспечения необходимых благоприятных условий жизни и жизнедеятельности  населения. На экономические показатели жилой застройки влияют этажность зданий, планировочная и конструктивная схемы, протяженность здания, площадь квартир, плотность застройки, благоустройство, в том числе инженерные коммуникации, улицы, дороги, транспорт, общегородские подводящие сети, зеленые насаждения.

Класс здания назначают при проектировании в соответствии с его народно-хозяйственной и градостроительной ролью.

К I классу относятся крупные общественные здания (театры, музеи, цирк), правительственные здания, жилые дома высотой более 9 этажей.

Ко II классу - общественные здания массового строительства и дома не свыше 5 этажей.

К III классу - дома не свыше 5 этажей и общественные здания малой вместимости.

К IV классу - малоэтажные жилые дома и временные общественные здания.

Класс большинства промышленных зданий редко назначают выше 3 этажей во избежание функционального старения здания.

Основные конструкции здания I класса должны иметь 1-ую степень долговечности и огнестойкости; II класса - 2-ую степень; III класса - 2-ую степень долговечности и 3-ью степень огнестойкости; IV класса - 3-ью степень долговечности и огнестойкость не нормируется.

2. сост. 80 % всего объема жилищного стр. В секционных домах группы квартир размещены поэтажно в связи с узлом вертикальных коммуникаций (лестницы, лифты) и имеют входы с лестничных площадок или лифтовых холлов. Ж/д могут быть односекционными и многосекционными(точечные или башенные) последние менее экономичны, но создает возможности более маневренного размещения в системе городской застройки и разнообр. архитектурно- композиционных решений. Секция-группа квартир, объединенная одной лестничной клеткой. По кол-ву квартир на этаже-2,3,4. По ориентации секции. По расположению: рядовые, торцевые. По конфигурации: прямоуг., угловая, поворотная. (рисунок)

3. Характерны развитием гориз. коммуникаций. В коридорных жилых домах квартиры расп. с двух сторон коридора, связывающего их с вертикальными коммуникациями. В галерейной квартиры расп. по одной стене, с общим коридором и естеств. освещением. (рисунок)

4. В качестве шумозащитных жилых зданий могут быть:

-здания со специальным архитектурно-планировочным решением, предусматривающим ориентацию в сторону источника шума (магистрали) подсобных помещений квартир (кухни, ванные комнаты, санузлы), внеквартирных коммуникаций (лестнично-лифтовые узлы, коридоры), а также не более одной комнаты в квартирах с тремя жилыми комнатами и более;

-здания с шумозащитными окнами на фасаде, обращенном в сторону магистрали, обеспечивающими требуемую защиту от шума;

-здания комбинированного типа - со специальным архитектурно-планировочным решением и шумозащитными окнами в комнатах, ориентированных на магистраль.

Шумозащитные здания должны проектироваться и привязываться с обязательным учетом требований инсоляции и нормативного воздухообмена, т.е. здания со специальным планировочным решением непригодны для застройки северной стороны улиц с широтной ориентацией. Шумозащитные окна должны иметь вентиляционные устройства, совмещенные с глушителями шума. Последнее требование не относится к зданиям с принудительными системами вентиляции или кондиционирования воздуха. Для обеспечения максимального эффекта экранирования шумозащитные здания должны быть достаточно высокими и протяженными и располагаться возможно ближе к источнику шума. Они должны располагаться на минимальном расстоянии от магистральных улиц и железных дорог с учетом градостроительных норм и звукоизоляционных характеристик наружных ограждающих конструкций.

5. – создание благоприятных условий расселения с в соотв. с демографическим составом и своевременным обеспечением жилой площадью. – установлением основных функциональных групп помещений жилищ и обеспечения требуемых взаимосвязей между ними в соотв. с протекающими в них жизненными процессами. – учет особенностей жизненного режима населения в зав. от вида трудовой деят. и профессии расселяемых. – учет внимания прриродно- климат. усл. на жизненный режим населения. Этому требованию должно подчиняться как объемно-планировочное решение (состав и размеры помещений, их взаимосвязь), так и конструктивное решение (конструктивная схема здания, материал основных конструкций, отделочные материалы). Функциональное назначение здания определяет требования к освещенности, температуре, звукоизоляции, вентиляции, отоплению, водо- и газоснабжению, канализации, лифтам, бытовому оборудованию, теле- и радиофикации, к отделке помещений и благоустройству здания и др.Проект должен обеспечивать максимальную оптимальную среду для человека в процессе осуществления им функций, для которых здание предназначено. Параметры среды- габариты помещений здания в соответствии с их назначением, состояние воздушной среды (температурно-влажностные характеристики, показатели воздухообмена), световой режим (показатели необходимой естественной или искусственной освещенности), звуковой режим (условие слышимости в помещении и защита его от шумов, проникающих из внешней среды) - устанавливаются для каждого вида здания строительными нормами и правилами (СНиП).

6. Требования к технической целесообразности проектного решения подразумевает выполнение его конструкции в полном соответствии с законами строительной механики, физики и химии. Для этого проектировщику необходимо выявить и точно учесть все внешние воздействия на здания. Внешние воздействия на здания условно подразделяют на силовые и несиловые.

К силовым относятся следующие виды нагрузок и воздействий:

 Постоянные нагрузки - от собственного веса конструкции здания и давления грунта основания на его подземную часть;

Длительно действующая временная нагрузка - от стационарного технологического оборудования, перегородок, длительно хранимых грузов (книгохранилища), воздействия неравномерных деформаций грунтов основания и т.д.

Кратковременные нагрузки - от массы подвижного оборудования, людей, мебели, снега, ветра и т.д.

Особые воздействия – от сейсмических явлений, взрывов, просадочности лессового или протаявшего, мерзлого грунтового основания здания, воздействие деформации земной поверхности в районах влияния горных выработок и т.д.

К несиловым воздействиям относятся:

Переменные температуры наружного воздуха, вызывающие линейные температурные деформации, изменения размеров наружных конструкций здания или температурные усилия в них.

Атмосферная и грунтовая влага на материал конструкции приводящая к изменениям физических параметров, а иногда структуры материалов вследствие их атмосферной коррозии, а так же воздействия парообразной влаги воздуха в помещении на материал наружных ограждений;

Солнечная радиация, влияющая на световой и температурный режим помещений и вызывающая изменение физико-технических свойств, поверхностных слоев конструкции (старение пластмасс, плавление битумных материалов)

Инфильтрация наружного воздуха не плотности ограждений конструкций, влияющих на их теплоизоляционные свойства и температурно-влажностный режим помещения.

Химическая агрессия водорастворимых примесей в воздушной среде кот. в растворенном атмосферной влагой состоянии вызывает разрушение (хим. агрессию) поверхностных слоев материалов конструкций;

Разнообразные шумы от источников вне и внутри зданий, нарушающих нормальный акустический режим помещений;

Биологическое воздействие - от микроорганизмов и насекомых до разрушающих конструкции из органических материалов.

При проектировании конструкций зданий должно предусматриваться их сопротивление всем перечисленным воздействиям. Это требование обеспечивается прочностью, устойчивостью и жесткостью несущих конструкций , долговечностью и стабильностью эксплуатационных качеств ограждающих конструкций. 1. Прочность - способность воспринимать силовые нагрузки и воздействия без разрушения.

2. Устойчивость - способность конструкции сохранять равновесие при силовых нагрузках и воздействиях. 3. Жесткость - способность конструкции осуществлять свои статические функции с малыми заранее заданными величинами деформации. 4. Долговечность - предельный срок сохранения физических качеств конструкции здания в процессе эксплуатации. Долговечность конструкции зависит от:

ползучести - процесса малых непрерывных деформаций материала конструкции при длительном загружении;

морозостойкости - сохранения влажными материалами необходимой прочности при многократном чередовании замораживания и оттаивания.

влагостойкости - способности материалов противостоять воздействию влаги без существенного снижения прочности следственного расслоения, возбуждения, коробления и растрескивания.

коррозионостойкости - способности материалов сопротивляться разрушению, вызываемому химическими, физическими или электрохимическими процессами.

биостойкости - способности органических материалов противостоять разрушающим воздействиям микроаргонизмов и насекомых.

5. Стабильность эксплуатационных качеств, к которым относятся: тепло, звукоизоляция и воздухопроницаемость ограждения - способность конструкции сохранять постоянный уровень изоляционных свойств в течение проектного срока службы здания или конструктивного элемента. Методика расчета долговечности конструкции не создана. Поэтому применяется условная оценка долговечности по предельному сроку службы здания. По этому признаку здания и сооружения разделяют на 4 степени:

1. срок службы более 100 лет (высотки, Кремль)

2. срок службы от 50 до 100 лет

3. срок службы от 20 до 50 лет

4. срок службы до 20 лет (временные здания и сооружения)

 Кроме того классификация конструкций зданий осуществляется по принципу пожарной безопасности, кот. определяется возгораемостью конструкций и их огнеопасностью.

По возгораемости конструкций различают материалы: несгораемые - не воспламеняются, не тлеют и не обугливаются под действием  огня или высоких температур; трудно сгораемые - с трудом воспламеняются, тлеют и обугливаются, но процессы горения и тления прекращаются при устранении огня или высоких температур; сгораемые - воспламеняются или тлеют под действием  огня или высоких температур, и эти процессы не прекращаются после удаления источников огня.

Пределы огнестойкости строительных конструкций определяются длительностью (в часах) испытаний конструкций на огнестойкость до возникновения одного из следующих предельных состояний: обрушение, образование в конструкции сквозных трещин или отверстий, повышенная температура.

7. К жилым зданиям имеют большое значение и свои требования. Противоп. треб. во всех видах зданий и сооружений имеют целью предупреждения возникновения пожаров, локализацию очагов возгорания, ограничения возможности распр. пожара по зданию, обесп. пожаротушения, сохранение устойчивости конструкции в усл. дейсв. на них высоких температур, огня, вод, созд. усл. для безопасной эвакуации людей из горящих зданий. Противоп. треб. ко всем ж/з зависят от их степени огнестойкости, этажности и общих размеров: ограничение размеров зданий, разделение на части противопожарными стенами с высокой степенью огнестойкости, стены, ограничивающие расп. пожара по зданию с огнест. -4ч, выделение путей эвакуации. Применение мат. и строй. изд. соотв. группе возгораемости и пределов огнестойкости, обесп. устойчивости, трещиностойкость конструкций в усл. возд. пожара. Подвальные и цокольные этажи ж/д должны быть разделены несгораемыми стенками на отсеки площадью не более 500 кв.м. с огнестойкостью 1ч. Установка трудносгораемых дверей -0.76ч. Межсекционные перегородки -0.76ч. межквартирные -0.5ч. Стены лестничных клеток -2.5ч(1ст) и 2ч(2-3ст).Из всех квартир необходим выход на лестницу. Для дымоудаления коридоры обесп. шахтами с принудительной вытяжкой.

8.  Общая комната: предназначена для отдыха, общения семьи, приема гостей и личных занятий, приема пищи и может иметь 1-2 спальных места. В ней след. мебель: столовый раздвижной стол, стулья, диван, шкаф для книг и посуды, столик для телевизора, кресла. Площадь не менее 15кв.м в дв.кв, 16 в 3ех, 18-в 4ех. Спальни: на 1 человека -8-10кв.м, для супругов 12-13кв.м, для двух детей 10-12кв.м. Кухня предназначена для приготовления пищи и других хоз. быт. нужд, хранение продуктов, прием пищи. 1,2,3 –ех к.кв. – 7-9 кв.м. для 4-5 – 9-10кв.м. Плита газ/Эл, мойка, холодильник, рабочий стол. шкаф для посуды навесной, напольный, обеденный стол, и табуреты. Кухни ниши (2.5-4м). Санузлы: (1.73*1.5 – ванна, 0.8*1.2 – уборочная, в ванной - ванна, умывальник, стиральная машина(по необходимости. В уборных – унитаз с бачком. Передняя – вешалка с полкой для обуви(1.4*3м), табурет, зеркало. Кладовая, коридоры, внутриквартирные летние помещения – балконы.

9. Соотношение площади жилых помещений: 1км.-50-54%, 2км.-54-58%, 3-4км.-60-66%. Отношение сторон а к в в комнате: 1.5:1; 1.25:1; 1:1;1:1.25;1:1.5. Допустимы 2:1;1.75:1; 1:1.25;1:1.75; 1:2. Планировку жилых комнат опред. их функциональное значение, состав и размещение мебели, создание свободных пространств для передвижения, эстетические требования, модульно- координационная система параметров и связь с соседними помещениями.

10. Конструктивная система- это взаимосвязанная совокупность вертикальных и горизонтальных несущих конструкций зданий, кот. воспринимаюь все приходящиеся на него нагрузки и воздейств. совместно обеспечивают прочность, пространственную жесткость, устойчивость конструкции. Стеновая, каркасная, комбинированная, смешанная. По индустриальности, степени конструктивной завершенности и прогрессивности решений, ведущее место занимают крупнопанельные здания, которые комплексно изготавливаются предприятиями строительной индустрии (система ДСК объединяет производство панелей, их транспорт, монтаж и все другие строительные работы, включая отделочные).

Крупнопанельные здания отличаются от каменных многообразием конструктивных схем и могут иметь несущие стены, самонесущие и навесные стены. Самонесущие и навесные стены применяют при конструктивных схемах зданий с поперечными несущими стенами. Самонесущие стены несут нагрузку от собственного с учетом нагрузок от всей высоты здания. Навесные стены обычно выполняют из крупных панелей, работающих на нагрузки от собственного веса панели и ветра. По конструктивной схеме крупнопанельные здания бывают бескаркасные и каркасные, в свою очередь они делятся на здания с полным и неполным каркасом. Область применения бескаркасных зданий - преимущественно массовое жилищное строительство. Каркасные системы используются в строительстве крупных общественных зданий, поскольку такая схема дает возможность получить крупные объёмы и большие площади в плане.Для крупнопанельного строительства разрезка определяется размерами панелей. Так, в бескаркасном строительстве наиболее часто применяется однорядная разрезка, при которой высота панели соответствует высоте комнаты-этажа. В каркасно-панельном чаще всего используют двухрядную разрезку. Кроме того, встречается конструктивная схема, совмещающая оба типа (бескаркасный и каркасно-панельный) в одном сооружении. При выборе схемы нарезки стены на панели нужно предусматривать минимальное число типоразмеров монтажных элементов при максимальном их укреплении. В то же время массу всех панелей необходимо назначать с расчетом наиболее полного использования грузоподъемности монтажного крана. Наиболее эффективной будет та разрезка стены, которая даст наименьшую протяженность швов.

Панели, несмотря на их исключительное многообразие, изготавливаются для определенных серий жилых домов применительно к конкретным климатическим районам. К панелям, как к элементам стен, предъявляются обычные требования прочности, устойчивости, малой теплопроводности, морозостойкости, огнестойкости, небольшой массы и экономичности. Не менее важна также трудоемкость их изготовления в заводских условиях и транспортировки на монтажную площадку. Форма и отделка панелей должны соответствовать эстетическим требованиям, предъявляемым к зданиям данного типа. (рисунок)

11. Конструктивные схемы: с несущими продольными стенами_________, поперечными несущими стенами ׀׀׀, продольно –поперечными. Тоже самое для каркасных. Конструктивный тип здания определяется пространственным сочетанием стен, колонн, перекрытий и других несущих элементов, которые образуют его остов.

В зависимости от пространственной комбинации несущих элементов различают следующие конструктивные типы зданий: с несущими стенами (бескаркасные), в которых большинство конструктивных элементов совмещает несущие и ограждающие функции; каркасные с четким разделением конструкций по их функциям - несущие и ограждающие. Пространственная система (каркас), состоящая из колонн, балок, ригелей и других элементов, вместе с перекрытиями в данном случае воспринимает все нагрузки, действующие на здание. Помещения от воздействия внешней среды защищаются наружными стенами. с неполным каркасом, в которых наряду с внутренним каркасом несущими являются и наружные стены.

Конструктивный тип здания характеризуется также определенными материалами и видами основных его строительных элементов (крупных железобетонных блоков, панелей и т.п.).

Каждый из рассмотренных выше конструктивных типов зданий в свою очередь может иметь несколько конструктивных схем, которые отличаются особенностями расположения несущих элементов и их взаимосвязью.

Для бескаркасных зданий характерны следующие конструктивные схемы: с продольными несущими стенами, на которые опираются перекрытия; с поперечными несущими стенами, когда наружные продольные стены, освобожденные от нагрузки перекрытий, являются самонесущими; совмещенная, - с опиранием перекрытий на продольные и поперечные стены.

Конструктивные схемы зданий с неполным каркасом могут быть: с продольным расположением ригелей; с поперечным расположением ригелей; безригельными.

В этих схемах несущие внутренние стены заменены колоннами и перегородками между ними, что уменьшает расход стеновых материалов. Нагрузки от ригелей и перекрытий воспринимаются также и наружными стенами. (рисунок)

13. Чем отличаются естественные и искусственные основания? Основание, сложенное грунтами в естественном неизмененном природном состоянии, называется естественным основанием. Если естественное основание подвергалось каким-либо воздействиям с целью улучшения прочностных и деформационных свойств, то оно называется искусственным основанием. Плотные песчаные грунты и пески средней плотности, глинистые твердые, полутвердые, тугопластичные грунты являются хорошим основанием и используются в качестве оснований обычно в естественном состоянии. Рыхлые пески, лессовые и набухающие грунты, илы и заторфованные грунты при определенных условиях проявляют специфические свойства, которые ухудшают их естественные (природные) прочностные и деформационные показатели. Поэтому подобные грунты искусственно улучшаются рядом способов: поверхностным и глубинным уплотнением, химическим закреплением, обжигом и т.д.

14. Ленточные фундаменты - это фундаменты, имеющие одинаковую форму поперечного сечения по всему периметру стен здания (в том числе под всеми его внутренними несущими стенами). Такие фундаменты возводят под тяжелыми зданиями. В пучинистых и глубоко промерзающих грунтах применяются редко. Форму в плане и разрезе установл. так, чтобы было обесп. возможно более равномерное расп. нагрузки на основание. Размеры фунд. зависят от мат. фундамента, нагрузок от здания, качества грунтов, грунтовых вод, глубины промерзания. Ширину подошвы фунд. опред. исходя из величины нагрузок и расчетных сопротивлений грунта. Внутр. стена- 1600, нар. несущая -1000, самонесущ. -800мм. сборные блоки изг. из бетона М(20,25) В для малоэт. В12.5;В 15. Монтаж сборных фунд. осущ. на цементном растворе перевязкой. При слабых грунтах под фунд. подушку и по обрезу укладывают армированные распред. пояса; при плотных грунтах и малых нагрузках фунд. подушки могут быть уложены с промежутками кот. зап. грунтом. (рисунок)

15. Отдельно стоящие фунд. представл. собой отдельные плиты с уст. на них подколонниками или башмаками колонн, их. уст. для каркасных зданий разновидностью отдельно стоящих фунд. явл. столбчатые кот. проектируются для малоэт. зданий когда ленточные фунд. не рациональны. Проектируются из; 1. плит фунд. под колонны или фунд. блоков; 2. подколонники; 3. башмаки под колонны; 4. траверсы; 5. фунд. блоки. В зависимости от нагрузки на колонну уст. фунд. плиту а на нее подколонник или башмак стаканного типа, при уст. нескольких плит их объединяют траверсы, для устройства самонесущ. стен уст. фунд. балки, передающие нагрузки от стен на фунд.. Колонны крепят к траверсам или уст. в подколонники. (рисунок)

16. Сплошные фунд. могут быть плитные или коробчатые, уст. для зданий с большими нагрузками или слабых неоднородных основаниях. Проектируются в виде балочных или безбалочных ж/б плит, ребра плит могут быть обращены вверх или вниз. Места пересечения ребер служат для установки колонн, каркаса. Пространство между ребрами вверх зап. песком или гравием, а поверх уст. бетонную подготовку. Бетонные плиты не армируют при большом заглублении необходимо обесп. их жесткость, плиты коробчатого сечения.

17. Свайные фунд. прим. на слабых сжимаемых грунтах при глубоком залегании плотных грунтов, при больших нагрузках. В последнее время для обычных оснований, если это дает экономию бетона и объема земляных пород(по берегу). Ростверк- балка или плита, связывающая ряд свай. В зав. от способа погружения различ. забивные и набивные сваи, сваи оболочки, буроопускные и винтовые. Забивные погружают с помощью копров, вибропогружателей, и вибровдавливающих агрегатов. Эти сваи имеют обычную и предварительно нагруженную арматуру - цеппле и секционные. В поперечном сечении сваи могут быть квадр., прямоуг., кругл.,(d<800мм), сваи оболочки (d>800мм). Набивные - эти сваи устраивают методом заполнения бетонной смесью предварительно пробуренных скважин, нижняя часть скважин может быть расширена с помощью взрывов(сваи с камуфлетной плитой). Буроопускные отлич. от набивных тем, что в скважину уст. ж/б сваи, а зазор между скважиной и сваей зап. бетонной (цементно- песчаной) смесью. Для равномерного распред. нагрузки на сваи по их верхним концам укладывают распред. балки или плиты- ростверки. (рисунок)

18. Фундаменты зданий и сооружений - части зданий и сооружений (преимущественно подземные), которые служат для передачи нагрузок от зданий (сооружений) на естественное или искусственное основание.

Глубина заложения фундамента зависит от: 1.назначение здания; 2. планировочного решения3. величины и характера нагрузок; 4. качества основания (вида грунта); 5. рельефа;

Минимальная глубина заложения фундамента для здания без подвала на непучнистых грунтах 0,55м. На пучнистых она рассчитывается через нормативную глубину промерзания и коэффициент, учитывающий влияние теплового режима здания. Если здание с подвалом, либо техническим подпольем, тогда подошва фундамента проектируется ниже пола подвала на 400-500 мм. Для данного проекта принята в размере 760 мм. Высота цокольного этажа принята 2,5м.

Если здание без подвала, то высота фундамента рассчитывается по формуле:

где Hf- расчетная глубина заложения фундамента;k- коэффициент влияния теплового режима здания на промерзание грунта;Hfn –нормативная глубина промерзания по городу.

Hfn(для Вологды)=1.49м

k=0.7

Для фундаментов устраиваемых внутри отапливаемых зданий, глубину заложения принимают вне зависимости от глубины промерзания. Фундаменты устраиваются для передачи нагрузок от конструкций зданий или сооружений, а также оборудования на грунты основания. Фундаменты служат для более равномерного распределения нагрузок по поверхности основания и передачи таких давлений подошвой фундамента на грунты, которые не вызовут их разрушения или недопустимых деформаций. Особо следует учитывать наличие в основании линз слабых грунтов, резкого выклинивания пластов, карстовых полостей, сбросов, а также посторонних коммуникаций, старых горных выработок и др. Необходимо учитывать наличие существующих рядом зданий и сооружений, их подземный контур - глубину закладки и тип их фундаментов, время застройки в прошлом, состояние этих зданий и сооружений. Это особенно важно в условиях плотной городской застройки. Следует также учитывать рельеф местности, наличие оползневых явлений. Фундаменты мелкого заложения обычно устраиваются монолитными - из каменных материалов, бутобетона, бетона и железобетона. Ленточные, отдельные (под колонны), сплошные и массивные фундаменты, как правило, выполняются из железобетона. Материалы, применяемые для устройства фундамента зданий и сооружений, должны обладать необходимой водо- и морозостойкостью. В современном строительстве весьма эффективны сборные ленточные фундаменты под стены зданий, выполняемые из типовых железобетонных блоков-подушек и бетонных становых блоков или панелей. Блоки-подушки можно укладывать с разрывом, образуя прерывистый фундамент. Осадка последнего оказывается меньше, чем ленточного, поэтому давление под его подошвой может быть повышено на 20-30%. Сборные фундаменты под отдельные колонны и столбы устраивают из блоков стаканного типа или из нескольких блоков-подушек. Фундаменты зданий с подвалами при высоком уровне грунтовых вод должны иметь гидроизоляцию, исключающую возможность затопления подвалов. Для защиты фундамента зданий и сооружений от действия агрессивных грунтовых вод применяют плотный бетон со специальными добавками, а также обмазочную, оклеечную и др. виды гидроизоляции.

19. Для предохр. стен от капиллярной жидкости в фунд. устраивают гидроизоляцию, горизонт. и верт. По методу устройства различ. штукатурную, окрасочную, оклеечную, оболочковую (металл). Горизонт. гидроиз. устр. при отсутствии подвала укладыв. до уровня пола 1эт. на 15-20 см. выше уровня отмостки; при наличии подвала гидр. устр. под полом подвала в зав. от уровня грунтовых вод. Верт. гидроиз. устр. для защиты стен подвала. 1. Уровень гр. вод.

1-рулонная гидроиз.,2-окрасочная гидроиз., 3-оклеечная гидроиз., 4- защитная стенка из кирпича, 5-стеклоткань, 6- деформац. шов, 7- глина, 8- пол подвала, 9 стяжка, 10- ж/б плита, 11- пригрузочный слой из бетона, 12- подготовка.

20. Стена здания - основная ограждающая конструкция здания. Наряду с ограждающими функциями стены одновременно в той или иной степени выполняют и несущие функции (служат опорами для восприятия вертикальных и горизонтальных нагрузок). Мат. для каменных стен служат кирпич или камни правильной формы, вып. из естеств. или исскуств. (обожженная глина, бетоны) мат., и раствор( известковый, цементно- известковый или цементный), по кот. камни укладыв. горизонт. рядами с взаимной перевязкой швов. Кирпич имеет массу до 4-4.3 кг, камни (керамич. пустотелые плотностью до 1400кг/м3, легкобетонные пустотелые плотностью до 1200 кг/м3, ячеистого бетона до 800 кг/м3, из природных легких каменных мат. плотностью 1800 кг/м3), имеют высоту до 20 см и массу до 30кг.

Основные требования, предъявляемые к стенам: прочность, теплоустойчивость, звукоизоляционная способность, огнестойкость, долговечность, архитектурная выразительность и экономичность.

Различают наружные и внутренние стены. По характеру статической работы наружные стены подразделяют на несущие, которые, кроме собственного веса, воспринимают и передают на фундамент нагрузки от перекрытий, покрытий, давление ветра и др.; самонесущие, опирающиеся на фундамент, несущие нагрузку только от собственного веса (в пределах всех этажей здания) и для обеспечения устойчивости сопряжённые с каркасом здания: ненесущие (в т. ч. навесные), воспринимающие собственный вес только в пределах одного этажа и передающие его на каркас или др. опорные конструкции здания. Внутренние стены могут быть несущими (капитальными) или ненесущими (перегородки, предназначены только для разделения помещений, их устанавливают непосредственно на перекрытии). Во внутренних стенах часто устраивают каналы и ниши для вентиляции, газоходов, водопроводных и канализационных труб и т.д. Несущие стены совместно с перекрытиями образуют устойчивую пространственную систему несущего остова здания. В каркасных зданиях самонесущие стены нередко выполняют функции т. н. диафрагм жёсткости.

По способу возведения стены подразделяют на сборные, монтируемые из готовых элементов заводского изготовления; монолитные - обычно бетонные, возводимые в передвижной или скользящей опалубке, ручной кладки - из мелкоштучных материалов на растворах. В зависимости от крупности сборных элементов, степени их заводской готовности и принятой системы разрезки различают сборные стены крупноблочные и крупнопанельные. По конструктивному решению стены бывают однослойные и многослойные.

Материалы для возведения стены выбираются в зависимости от климатических условий, назначения и капитальности здания, его этажности, от технической и экономической целесообразности. При многоэтажном строительстве зданий с несущими стенами используют кирпич, керамические камни, крупные блоки из лёгких и ячеистых бетонов, железобетонные панели и др. крупноразмерные изделия. Ненесущие стены, вес которых должен быть минимален, изготовляют из многослойных железобетонных панелей с эффективным утеплителем, панелей из особо лёгких бетонов, асбестоцементных панелей. В малоэтажном строительстве применяют силикатный и сырцовый кирпич, шлакобетонные, керамические и природные камни.Стены во многом определяют конструктивное решение и общий архитектурный облик здания.

21.

22.

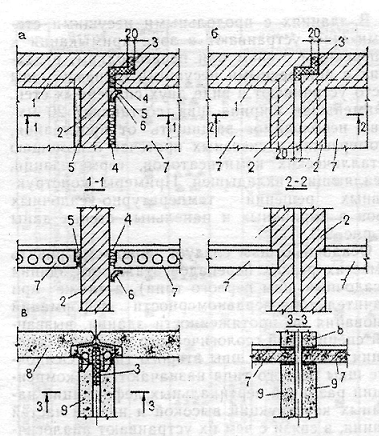

а- с продольными несущ. стенами, б – с поперечными несущ. стенами, в – в панельных зд., 1 – нар. стена, 2- внутр. стена, 3- утепляющий вкладыш в обертке из рубероида, 4- конопатка, 5- раствор, 6- нащельник, 7- плита перекрытия, 8- панель нар. стены, 9- панель внутр. стены.
