7.15. Проигрыватели компакт-кассет
Записываемые электрические сигналы со входа через усилитель записи УЗ поступают в обмотку головки записи ГЗ и создают в ее сердечнике магнитный поток (рис. 7.20). В сердечнике головки воспроизведения ГВ, с которым соприкасается движущаяся магнитная фонограмма, возбуждается магнитный поток. Изменения потока создают ЭДС в ее обмотке. Она подводится к усилителю воспроизведения УВ. Стирание ненужной записи осуществляется головкой стирания ГС, питаемой током высокой частоты от генератора стирания и подмагничивания ГСП. Последний служит также для подмагничивания ленты с целью линеаризации процесса записи.
Рис. 7.20. Структурная схема магнитофона.
Лентопротяжный механизм содержит ведущий двигатель Д1, к оси которого лента прижимается прижимным роликом Р, подающий узел, снабженный двигателем Д2, и приемный узел, снабженный двигателем Д3. Вращающий момент двигателя Д2 направлен противоположно вращающим моментам двигателей Д1 и Д3. Благодаря подтормаживающему действию двигателя Д2 лента находится в натянутом состоянии и плотно прилегает к сердечникам головок. Во многих бытовых магнитофонах функции двигателей объединяются в одном с целью уменьшения массы, размеров и снижения стоимости.

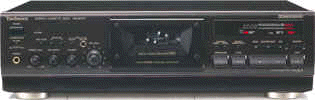

Рис. 7.21. Внешний вид проигрывателя компакт-кассет.
7.16. Проигрыватели компакт-дисков
Проигрыватели компакт-дисков содержат движущий механизм, устройства декодирования сигналов и исправления ошибок, слежения за дорожкой и стабилизации скорости считывания, а также различные вспомогательные устройства.
Схема считывания информации с компакт-диска изображена на рис. 7.22 Она содержит двигатель 1, вращающий компакт-диск 2, полупроводниковый лазер инфракрасного диапазона 3, собирающую линзу 4, направляющую лучистый поток через расщепляющую призму 5, поляризующую пластинку 6, и фокусирующую линзу 7 на отражающую поверхность компакт-диска 2 с углублениями. Поляризирующая пластинка 6, толщина которой равна четверти длины волны лазера, вертикально поляризует лучистый поток, отраженный от поверхности компакт-диска. Расщепляющая призма с зеркальной поверхностью 8 пропускает лучистый поток от лазера, но не пропускает обратно лучистый поток, отраженный от поверхности компакт-диска. Этот лучистый поток направляется зеркальной поверхностью через фокусирующую линзу 9 на фотодиод 10.
В проигрывателе имеется система слежения для обнаружения расфокусировки лазерного луча, вызванной вертикальными биениями компакт-диска. При точной фокусировке из отраженного от компакт-диска лучистого потока на поверхности фотодиода формируется круг. При отклонении отражающей поверхности компакт-диска от заданного положения круг превращается в эллипс. Для оценки формы следа, создаваемого на поверхности фотодиода отраженным лучистым потоком, фотодиод имеет четыре секции (поля), с каждой из которых снимается свой электрический сигнал. Четыре выходных сигнала управляют положением фокусирующей линзы 7 с помощью фокусирующего устройства 11.
В результате сфокусированная точка удерживается на отражающей поверхности компакт-диска. С помощью устройства 12 сфокусированная точка принимает правильное положение относительно дорожки записи.

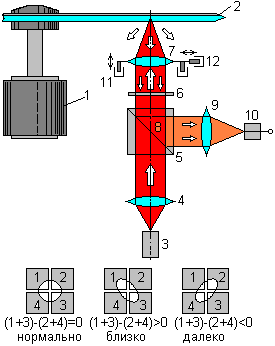

Рис. 7.22. Схема проигрывателя компакт-дисков.
Рис. 7.23.. Внешний вид CD-проигрывателя.
