Пример выполнения
Запишем начальные неизменяемые условия, затем с учетом полученных аналитически функции а1(А) и b1(A), запишем комплексную функцию нелинейного звена и частотную характеристику линейной части:
,
,
,
.
Для построения графиков комплексных функций частотной характеристики линейной части системы и обратной характеристики нелинейного звена, введем функцию
и определим область изменения аргументов:
A0:=b.

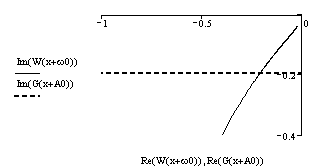

Значения А и в точке пересечения графиков (рис. 47) являются решением уравнения (55). Поскольку в этой точке функция G(A) выходит из области АФЧХ линейной части, возникающие автоколебания, в соответствии с критерием Гольдфарба, будут устойчивыми.
Рис. 47. Комплексные функции
Уточнить корни можно с помощью программы решения нелинейных уравнений. Для поиска значений А и введем функцию
,
представляющую собой левую часть решаемого комплексного уравнения. Приближенные значения А и , полученные из рис. 47, присвоим в качестве начальных значений этим неизвестным и запишем процедуру решения нелинейного уравнения:
.
Проверка:
А=0.737.
Проверим полученные значения и заключение об устойчивости колебаний по переходному процессу и фазовому портрету:
.

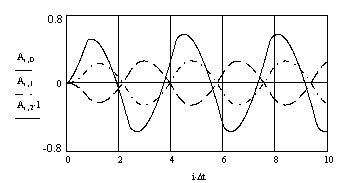

Запишем программу из лабораторной работы 8 и построим графики переходных процессов (рис. 48) без сигнала u.
Рис. 48. Переходные процессы
Значения амплитуды сигнала х и периода колебаний, полученные из графиков рис. 48, примерно равны 0,7 и 3,9, что достаточно близко к рассчитанным выше.

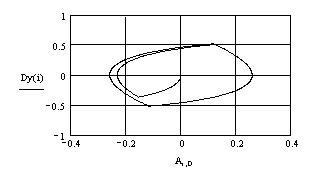

Построим фазовый портрет (рис. 49):
Рис. 49. Фазовая траектория
Фазовая траектория показывает, что в системе возникают устойчивые автоколебания с мягким возбуждением колебаний.
Контрольные вопросы
1. На чем основан метод гармонического баланса, метод гармонической линеаризации?
2. Как описать зависимость между входной гармонической и выходной функциями нелинейного звена с помощью ряда Фурье?
3. Как записать условие возникновения автоколебаний в замкнутой нелинейной системе?
4. Как оценить устойчивость автоколебаний, возникающих в замкнутой нелинейной системе?
Содержание отчета
В отчете привести:
- структурную схему исследуемой системы;
- передаточные функции исследуемого объекта, регулятора, характеристику нелинейного звена;
- уравнения, описывающие сигналы в системе;
- графики переходных процессов и фазовых траекторий, значения частоты колебаний и амплитуды х1;
- рассчитанные значения частоты колебаний и амплитуды х
- выводы о соответствии между расчетными параметрами колебательных процессов и результатами моделирования, об устойчивости колебательных процессов.
Задание
Выполнение настоящей работы производится по данным лабораторной работы № 8.
Лабораторная работа № 10 исследование качества регулирования в замкнутых линейных системах при случайных воздействиях
Цель работы: закрепление теоретических сведений по динамике замкнутых систем управления, приобретение навыков расчета параметров случайных процессов на выходе линейной системы управления, а также ошибки в системе регулирования.
