1.6 Подбор монтажного крана и вариантов производства монтажных работ.
Выбор захватных приспособлений осуществляем на основе спецификации сборных элементов. Предпочтение отдаем приспособлениям с малой высотой строповки, а также с дистанционным управлением.

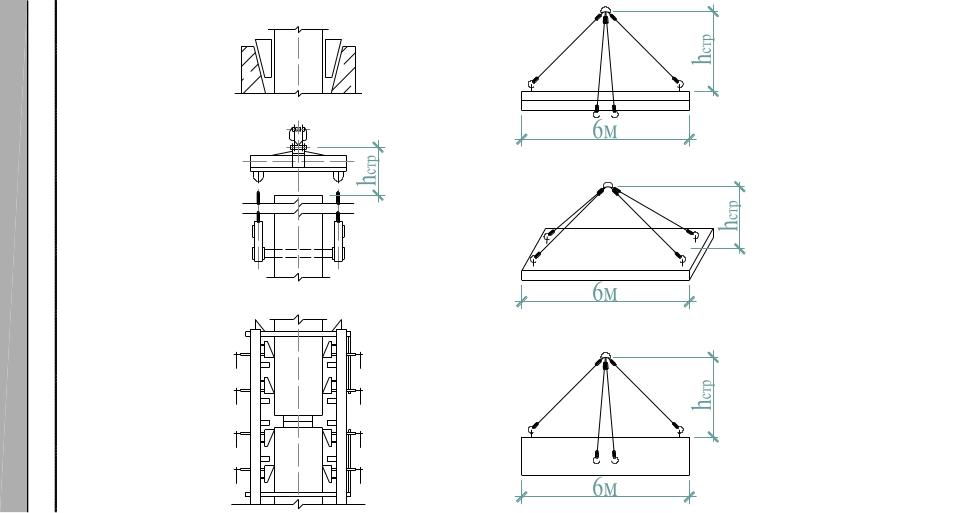

Таблица №5 Ведомость захватных и вспомогательных приспособлений.
№ п/п |
Наименование сборных элементов |
Наименование приспособлений и устройств |
Эскиз |
Характеристики |
Высота грузозахватного устройства, м |
Потребное количество |
|
г/п, т |
масса, кг |
||||||
1. |
2. |
3. |
4. |
5. |
6. |
7. |
8. |
1. |
Колонны, устанавливаемые в стаканы фундаментов |
Инвентарный клиновой вкладыш ЦНИИОМТП №7 |
|
- |
- |
- |
154 |
Траверса унифицированная ЦНИИОМТП Р4-455-69 |
|
4 |
80 |
1 |
2 |
||
2. |
Колонны, устанавливаемые на нижестоящие колонны |
Одиночный кондуктор, бюро внедрения №841.00 |
|
- |
- |
- |
39 |
Траверса унифицированная ЦНИИОМТП Р4-455-69 |
см. п.1. |
4 |
80 |
1 |
2 |
||
3. |
Ригели |
Четырёхветвевой строп |
|
5 |
88 |
3,4 |
2 |
4. |
Плиты перекрытия и покрытия |
Четырёхветвевой строп |
|
5 |
88 |
3,4 |
2 |
Монтажная площадка |
- |
- |
- |
- |
1 |
||
5. |
Стеновые панели |
Четырёхветвевой строп |
|
5 |
88 |
3,4 |
2 |
Навесная люлька ПИ Промстальконструкция (Ленинградский отдел №21059М) |
- |
- |
- |
- |
1 |
Определение требуемых монтажных характеристик кранов при монтаже железобетонных конструкций:
Рис.1 Схема монтажа ригиля.
А) По устанавливаем соответствующую высоту подъема крана и грузоподъемность (в случае необходимости следует откорректировать исходя из , т.к. при возможно увеличение угла подъема стрелы и тем самым уменьшить );
Б) Если и , то определяется заключение о возможности применения данного крана, в противном случае переходят к рассмотрению более мощного крана.
где
с - минимальное расстояние от наружной кромки здания до выступающей части крана (с=0.75…1), м;
-расстояние до центра тяжести монтируемой конструкции, м;
= 4…6 м – ширина базы крана;
r = 3…4.5м – радиус хвостовой части для кранов с поворотной башней и нижним расположением противовеса.
где
- масса монтируемого элемента, т.
-масса захватного приспособления, т.
где
- высота кондуктора, м;
- посадочная высота (запас по высоте), м;
- расчетная высота строповки, м;
- монтажная высота элемента, м;
- превышение проектного уровня установки конструкции, м;
Берем башенный кран марки БК-151 со следующими характеристиками:
Грузоподъемность при вылете стрелы: наибольшем 15т, наименьшем 7.5 т;
Вылет стрелы: наибольшем 30 м, наименьшем 8 м;
Высота подъема крюка при вылете стрелы: наибольшем 70 м, наименьшем 44 м;
