Аннотация.
Выполняется проект релейной защиты и линейной автоматики линии «Пушкино – Южная II цепь» и её отпаечных подстанций Приволжских электрических сетей «Саратовэнерго». Линия является одной из цепей двухцепной тупиковой линии, которая питается от шин распределительной подстанции «Пушкино». К основной магистрали ЛЭП подключены 4 отпаечных подстанции.
Характеристика системы
В электрической системе имеются следующие источники: ТЭЦ-1 ,ТЭЦ-2 , ТЭЦ-3 , ТЭЦ-4 , ТЭЦ-5 , ГРЭС, СарГЭС и БАЭС. ТЭЦ-1, ГРЭС допускается отдельно не учитывать, так как их мощность по сравнению с другими источниками незначительна. Кроме того, не будем учитывать ТЭЦ-2, ТЭЦ-4, ТЭЦ-5, из-за удаленности и относительно маленькой мощности. ТЭЦ-3 учтена пятью генераторами суммарной мощностью 202 МВт, работающими в блоке с трансформаторами 20, 40, 63 и 125 МВА, на сборные шины 110 кВ. Мощность генераторов ГЭС 1360 МВт. Они имеют связь с ЭЭС через автотрансформаторы мощностью 7 х 275 МВА. Суммарная мощность генераторов БАЭС 4000 МВт.

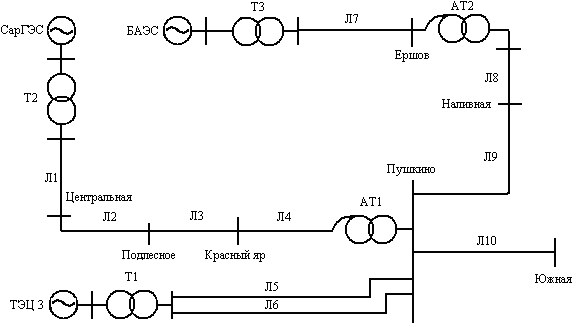

Упрощенная схема связей между источниками ЭЭС представлена на рисунке 2.
Рисунок 2
Упрощенная схема сети Расчёт параметров сети.
Расчёт параметров ЛЭП
ЛЭП моделируем активным и индуктивным сопротивлениями. Реактивная и активная проводимости не учитываются, так как длина защищаемой линии меньше 100 км (45,16 км). Будем считать, что линия симметрична и полностью транспонирована. Тогда можно принять, что .
а) расчёт параметров прямой последовательности
Составляющая активного сопротивления вычисляется по формуле:
, (1)
где - температура окружающей среды;
- активное сопротивление провода при .
Примем температуру окружающей среды 20◦. Сопротивление провода АС 185/24 составляет 0,157001 Ом/км. Тогда имеем:
Ом/км;

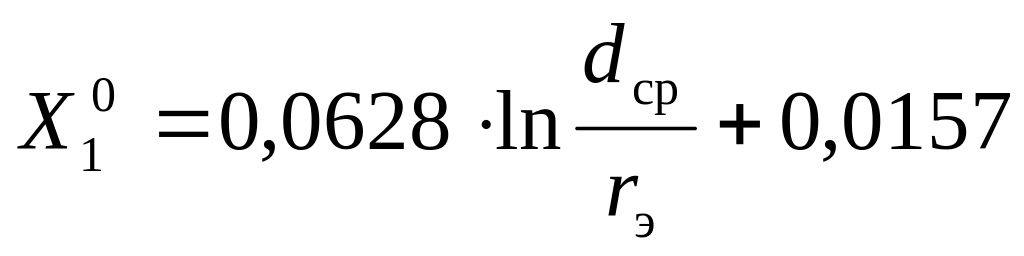

Удельное индуктивное сопротивление провода определяется типом опор и вычисляется по формуле
, (2)
где - среднее геометрическое расстояние между проводами;
- эквивалентный радиус провода одной фазы;
, (3)
где - расстояния между проводами соседних фаз;

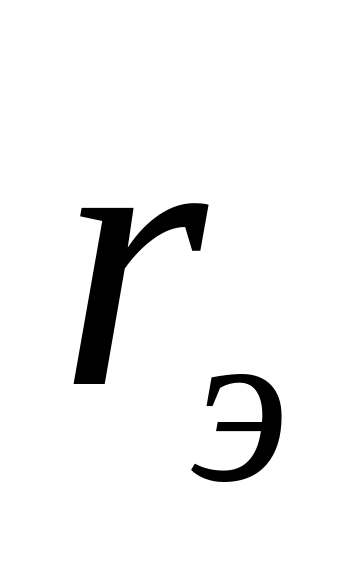

Эквивалентный радиус провода определяется следующим образом , где -истинный радиус провода (для АС 185/24 =9,45 мм).
мм;

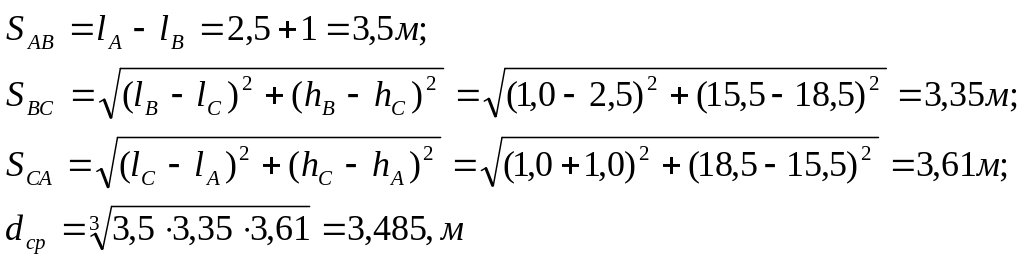

Рассчитаем среднее геометрическое расстояние между проводами соседних фаз для каждого типа опор:
для опоры РВ110-1 имеем
для опоры РВ110-2 имеем
для опоры U110-2 имеем
Найдём индуктивное сопротивление проводов в соответствии с типом опор:
для опоры РВ110-1 имеем
для опоры РВ110-2 имеем
для опоры U110-2 имеем
б) удельные параметры нулевой последовательности
В земле протекает только утроенный ток нулевой последовательности, и поэтому активное удельное сопротивление нулевой последовательности можно найти по следующей формуле:
; (4)
Индуктивное сопротивление проводов нулевой последовательности можно определить по следующей формуле:
, (5)
где - эквивалентная глубина обратного тока в земле ( =1000, м);
Рассчитаем параметры нулевой последовательности для каждого типа опор:
для опоры РВ110-1 имеем
для опоры РВ110-2 имеем
для опоры U110-2 имеем
в) учёт тросов при расчёте параметров нулевой последовательности
Активное сопротивление контура «трос – земля» находится по формуле:
(6)

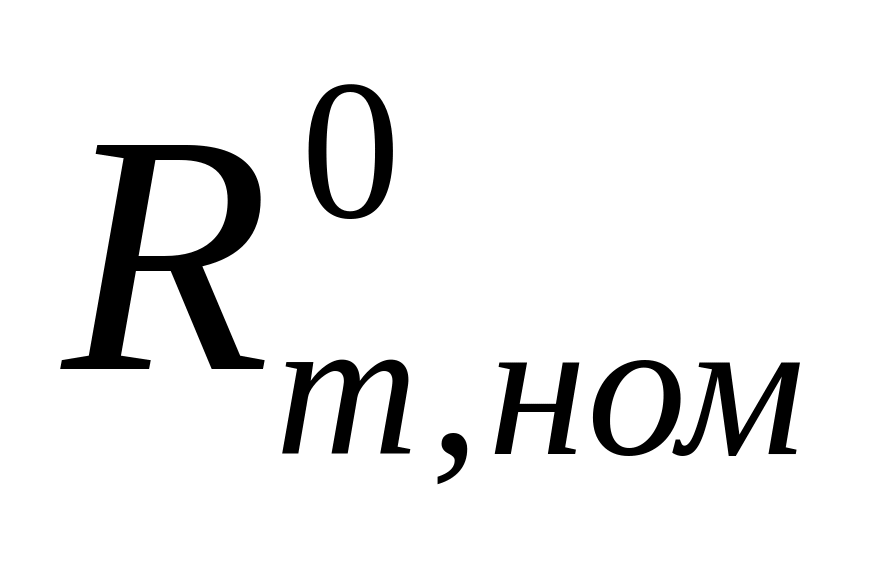

где - сопротивление троса при 20◦ ( =3,8, Ом/км);
;

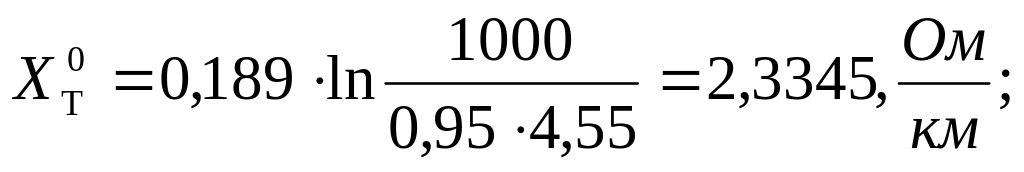

Индуктивное сопротивление троса определяется по формуле:
, (7)

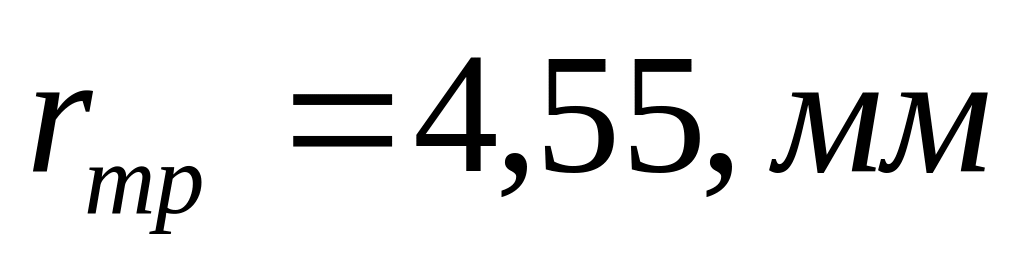

где - эквивалентный радиус троса, , ( );
Сопротивление взаимной связи между контурами провода линии и контуром троса с учетом присутствия земли в обоих контурах определяется по выражению:
, (8)
где - среднее геометрическое расстояние между проводами и тросом.
, (9)
Если внести сопротивление троса в контур линии с учётом их взаимного сопротивления , то получим искомое сопротивление нулевой последовательности линии с учётом заземлённых тросов:
(10)
где - собственное сопротивление провода нулевой последовательности.
Рассчитаем параметры нулевой последовательности с учётом троса для каждого типа опор:
для опоры РВ110-2 имеем
для опоры U110-2
Для проводов с учётом троса получим:
для опоры РВ110-2 имеем
для опоры U110-2 имеем
г) учёт параллельной линии при расчёте параметров нулевой последовательности
Параллельные линии, равно как и трос оказывают влияние только на величины нулевой последовательности.
Сопротивление взаимной связи между проводами одной цепи и тремя проводами другой цепи определяют по выражению, учитывающему взаимную индуктивность цепей, общее для них сопротивление земли.
, (11)
где - ширина коридора между линиями;
Сопротивление основной линии с учетом тросов и параллельных линий определяется по формуле:
(12)
где - сопротивление нулевой последовательности основной линии с учетом тросов;
- сопротивление взаимосвязи;
- сопротивление нулевой последовательности параллельной линий с учетом тросов.
Выполним расчёт:
д) расчёт параметров участков ЛЭП
Выполним расчёт первого участка «Пушкино – Южная 8»:
Сопротивления остальных участков рассчитываются аналогично. Результаты расчёта приведены в таблице 4.
Таблица 4
Сопротивления участков линии
Наименование участка |
№ участка |
Z10, Ом/км |
Z00, Ом/км |
Длина, км |
Z1, Ом |
Z0, Ом |
Пушкино – Южная 8 |
1 |
0,157+j0,4160 |
0,28516+j0,67992 |
3,76 |
0,59032+j1,5642 |
1,2846+j2,4288 |
Южная 8 – Опора 44 |
2 |
0,157+j0,3841 |
0,28516+j0,71242 |
3,81 |
0,59817+j1,5232 |
1,0865+j2,7143 |
Опора 44 – Южная 6 |
3 |
0,157+j0,4160 |
0,28516+j0,67992 |
4,1 |
0,6437+j1,7056 |
1,1692+j2,7877 |
Южная 6 – Южная 4 |
4 |
0,157+j0,3841 |
0,28516+j0,71242 |
0,8 |
0,1256+j0,3198 |
0,2281+j0,5699 |
Южная 4 – Южная 2 |
5 |
0,157+j0,3841 |
0,28516+j0,71242 |
6,72 |
1,055+j2,6867 |
1,9163+j4,7875 |
Южная 2 – Опора 157 |
6 |
0,157+j0,3841 |
0,28516+j0,71242 |
12,97 |
2,0363+j5,1854 |
4,6291+j8,7247 |
Опора 157 – Южная |
7 |
0,157+j0,3841 |
0,28516+j0,71242 |
13,0 |
2,041+j5,1974 |
3,7071+j9,2615 |
Расчёт параметров отпаек
Для расчёта параметров отпаек необходимо учесть сопротивления линий, трансформаторов и нагрузки.
а) расчет параметров ВЛ
ВЛ выполнены проводом АС- 185/24 на опоре РВ110-1, трос отсутствует. Согласно расчётам выполненным в предыдущем пункте удельные сопротивления для ВЛ отпаек составляют:
Тогда рассчитаем сопротивления ВЛ для отпайки «Южная 8»:
Для остальных ВЛ отпаек расчет аналогичен. Результаты расчёта приведены в таблице 5.
Таблица 5
Сопротивления ВЛ отпаек
-
Отпайка
Южная 8
Южная 6
Южная 4
Южная 2
Z1, Ом
0,083211+j0,19842
0,089491+j0,213
1,6721+j3,9872
0,01099+j0,026207
Z0, Ом
0,16271+j0,76594
0,17499+j0,8237
3,2696+j15,391
0,02149+j0,10116
б) расчёт сопротивлений силовых трансформаторов отпаек
Для расчёта сопротивлений силовых трансформаторов необходимы параметры, указанные в таблице 6.
Таблица 6
Параметры трансформаторов
Sном, МВА |
|
Uк, % |
6,3 |
48,1 |
10,5 |
10 |
65,3 |
11,2 |
Расчёт сопротивлений будет выполнен по следующим формулам:
(13)
(14)
Рассчитаем сопротивления трансформатора отпайки «Южная 8»:
Расчёт остальных трансформаторов аналогичен (см. таблицу 7)
Таблица 7
Параметры трансформаторов
-
Название отпайки
Сопротивление трансформатора
Южная 8
16,027+j220,42
Южная 6
16,027+j220,42
Южная 4
8,6359+j148,12
Южная 2
16,027+j220,42
в) расчёт нагрузки отпаек
Рассчитаем сопротивления нагрузки отпаек по следующим формулам:
(15)
(16)
Выполним расчёт (расчёт достаточно выполнить один раз, так как нагрузка на отпайках одинаковая):
г) расчёт конечной подстанции «Южная»
Расчет выполним, воспользовавшись формулами из предыдущего пункта. Для трансформатора используем формулы (13) и (14). Известно, что имеются два трансформатора номинальной мощностью 16 МВА и 6,3 МВА соответственно. Тогда имеем:
Выполним расчёт сопротивлений нагрузки. Для этого воспользуемся формулами (15) и (16):
Расчёт параметров внешних элементов
Расчёт внешних параметров будет проводиться по схеме, представленной на рис. 3.
Рисунок 3
