7. Критерий погоды. Плечо опрокидывающего момента. Нормируемые параметры остойчивости.
Одним из нормируемых параметров остойчивости для судна является критерий погоды . Критерий погоды представляет из себя отношение опрокидывающего к кренящему моменту или отношение площади к .
(7.1)
Опрокидывающий момент определяется по формуле:
, кНм (7.2)
где,
– ускорение свободного падения, м/с2;
– весовое водоизмещение судна, т;
– плечо опрокидывающего момента, определяемое по диаграмме динамической остойчивости (ДДО), (рис. 7.1),

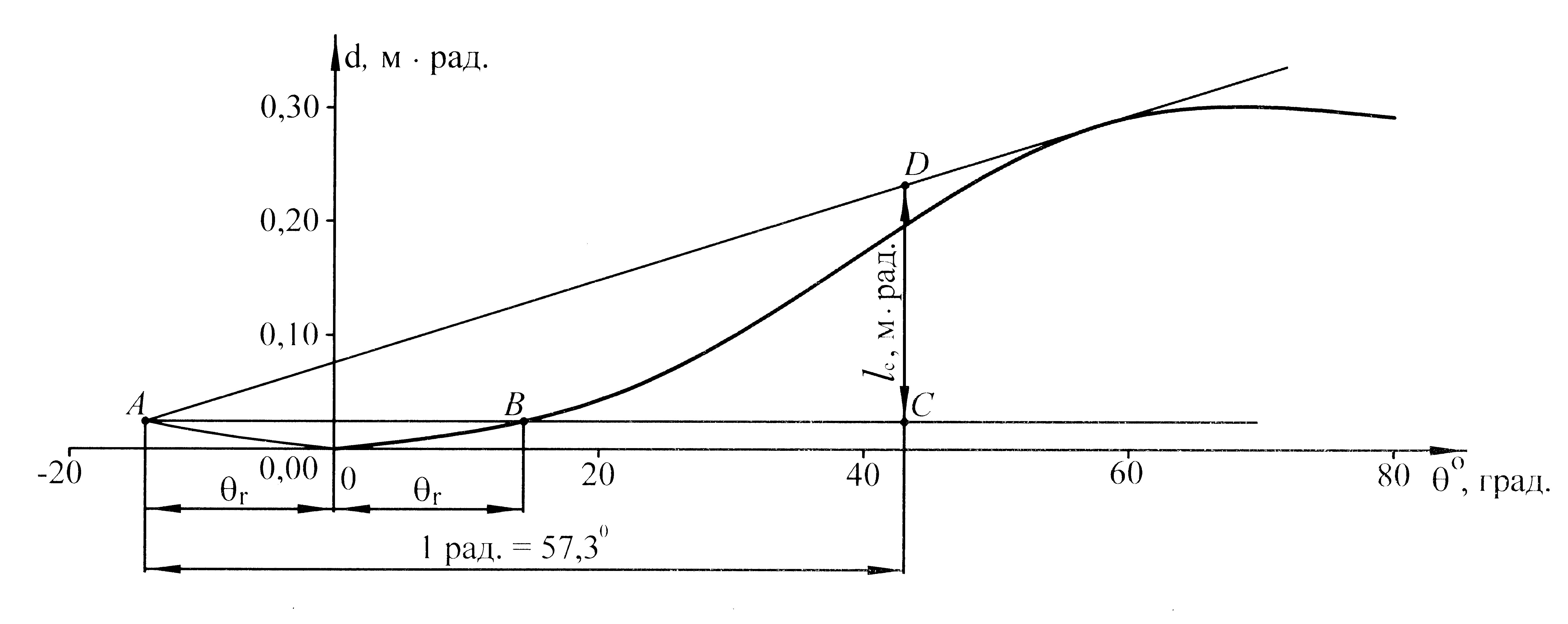

Рисунок 7.1 – Определение плеча опрокидывающего момента .
Плечо опрокидывающего момента , по диаграмме динамической остойчивости (ДДО), (рис. 7.1) определяем в такой последовательности:
Вычисляем амплитуду качки судна по формуле:
, град. (7.3)
где,
– коэффициент, определяемый по таблице Правил классификации и постройки морских судов Российского морского Регистра судоходства 2003 г., (приложения Б), в зависимости от отношения , площади скуловых килей к площади ;
– безразмерный множитель, определяемый по таблице Правил классификации и постройки морских судов Российского морского Регистра судоходства 2003 г., (приложения Б), в зависимости от отношения , ширины судна к его осадке ;
– безразмерный множитель, определяемый по таблице Правил классификации и постройки морских судов Российского морского Регистра судоходства 2003 г., (приложения Б), в зависимости от коэффициента общей полноты (полноты водоизмещения) , ( );
– безразмерный множитель, определяемый по таблице Правил классификации и постройки морских судов Российского морского Регистра судоходства 2003 г., (приложения Б), в зависимости от отношения , корня квадратного неисправленной поперечной метацентрической высоте судна к его ширине ;
Откладываем по оси углов крена в положительную и отрицательную сторону найденную величину амплитуды качки судна , и проводим вертикальные прямые.
В точке пересечения кривой диаграммы динамической остойчивости (ДДО) и вертикальной прямой отложенной в положительной стороне от значения амплитуды качки судна , проводим горизонтальную прямую.
Из точки пересечения горизонтальной прямой и вертикальной прямой отложенной в отрицательной стороне от значения амплитуды качки судна , проводим касательную прямую к кривой диаграммы динамической остойчивости (ДДО), находящейся в положительной стороне.
Из точки пересечения откладываем в положительную сторону угол равный , и проводим вертикальную прямую до точки пересечения с касательной прямой.
Отрезок, лежащий на вертикальной прямой ограниченный точкой пересечения с горизонтальной прямой и точкой пересечения с касательной прямой определяет плечо опрокидывающего момента , (рис. 7.1).
Кренящий момент определяется по формуле:
, кНм (7.4)
где,
– давление ветра, определяемое по таблице Правил классификации и постройки морских судов Российского морского Регистра судоходства 2003 г., (приложения Б), в зависимости от плеча парусности , (возвышения центра парусности (ЦП) над ватерлинией (WL)), Па;
– площадь парусности судна, м2;
– плечо парусности, (возвышение центра парусности (ЦП) над ватерлинией (WL)), выбирается по данным судна (приложение Б (табл. 8)), м.
Площадь и , по диаграмме статической остойчивости (ДСО), (рис. 7.2) определяем в такой последовательности:

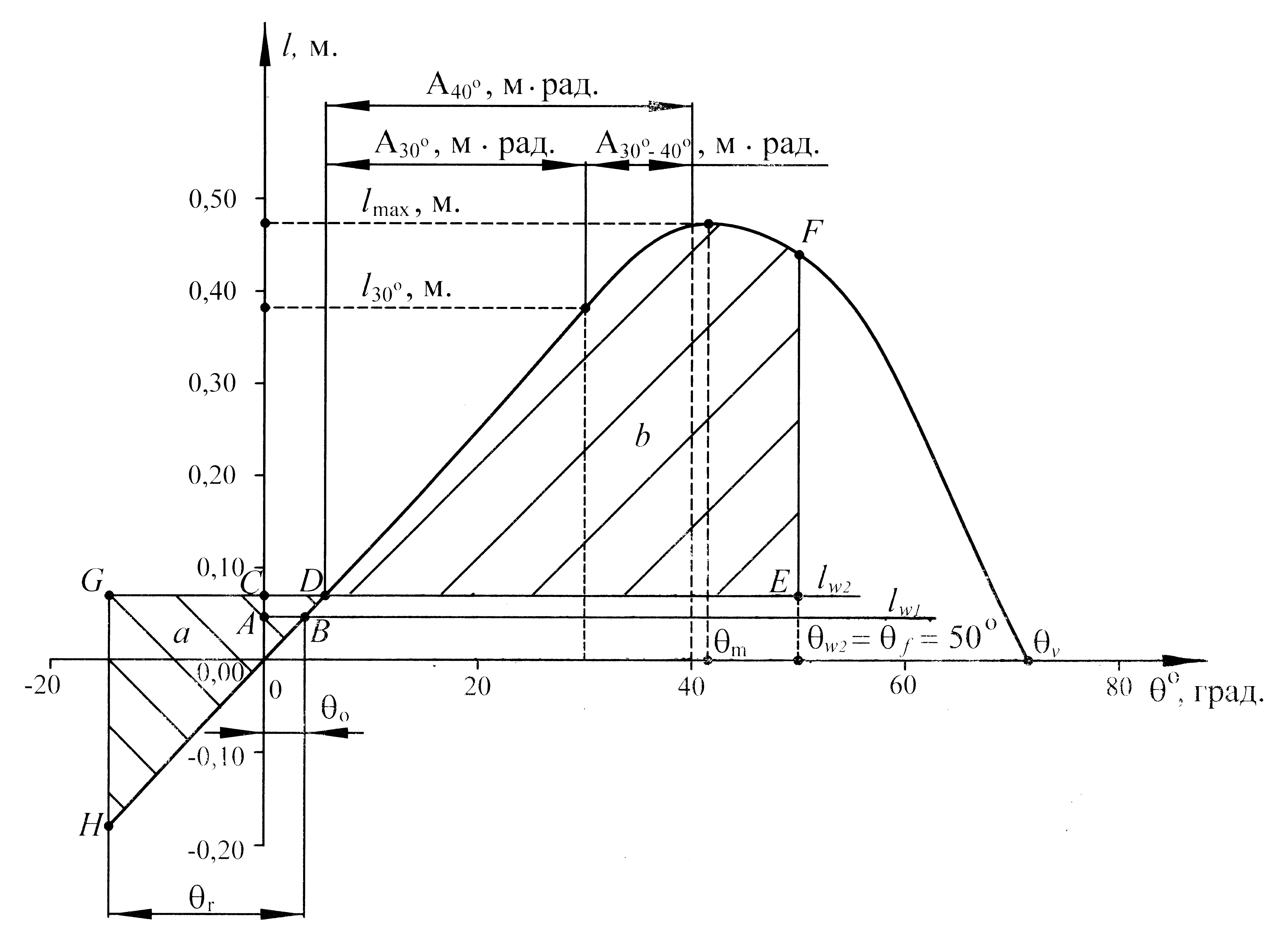

Рисунок 7.2 – Определение площади и .
Вычисляем новое плечо парусности по формуле:
, м. (7.5)
где,
– плечо парусности, (возвышение центра парусности (ЦП) над ватерлинией (WL)), выбирается по данным судна (приложение Б (табл. 8)), м.
– осадка судна, м.
Вычисляем плечо ветрового кренящего момента, от постоянно действующего ветра , по формуле:
, м. (7.6)
где,
– площадь парусности судна, м2;
– ускорение свободного падения, м/с2;
– весовое водоизмещение судна, т.
Вычисляем плечо ветрового кренящего момента, от динамически приложенного порыва ветра, по формуле:
, м. (7.7)
Вычисляем амплитуду качки судна по формуле:
, град. (7.8)
где,
– коэффициент, определяемый по таблице Правил классификации и постройки морских судов Российского морского Регистра судоходства 2003 г., (приложения Б), в зависимости от отношения , площади скуловых килей к площади ;
– безразмерный множитель, определяемый по таблице Правил классификации и постройки морских судов Российского морского Регистра судоходства 2003 г., (приложения Б), в зависимости от отношения , ширины судна к его осадке ;
– безразмерный множитель, определяемый по таблице Правил классификации и постройки морских судов Российского морского Регистра судоходства 2003 г., (приложения Б), в зависимости от коэффициента общей полноты (полноты водоизмещения) , ( );
– безразмерный множитель;
– исправленная аппликата центра тяжести (ЦТ) судна, м;
– осадка судна, м;
– безразмерный множитель, определяемый по таблице Правил классификации и постройки морских судов Российского морского Регистра судоходства 2003 г., (приложения Б), в зависимости от периода бортовой качки судна , с.;
– безразмерный коэффициент;
– ширина судна, м;
– длина судна по ватерлинии, м;
– исправленная метацентрическая высота, м.
По вертикальной оси плеч остойчивости , откладываем найденные величины плеч и , и обозначаем точками и .
Из точек и проводим горизонтальные прямые.
Из точки пересечения горизонтальной прямой кренящего плеча с кривой диаграммы статической остойчивости (ДСО), отложенной в положительной стороне проводим вертикальную прямую.
Отрезок лежащий на горизонтальной прямой кренящего плеча , показывает угол крена от постоянно действующего ветра .
От точки пересечения горизонтальной прямой кренящего плеча с кривой диаграммы статической остойчивости (ДСО), откладываем по горизонтали (в отрицательную сторону) найденную величину амплитуды качки судна , и проводим вертикальную прямую.
Отрезок лежащий на вертикальной прямой пересекающейся в точках пересечения и с кривой диаграммы статической остойчивости (ДСО) и горизонтальной прямой кренящего плеча соответственно, отложенных в отрицательной стороне, ограничивает по вертикали площадь .
По горизонтали площадь ограничена отрезком лежащим на горизонтальной прямой кренящего плеча .
Участок кривой диаграммы статической остойчивости (ДСО), также ограничивает площадь .
Соответственно площадь представляет собой заштрихованную площадь ограниченную точками пересечения , и .
Откладываем по оси углов крена в положительную сторону угол заливания судна или угол крена (в зависимости от того, какой из этих углов больше), и проводим вертикальную прямую.
Отрезок лежащий на вертикальной прямой пересекающейся в точках пересечения и с кривой диаграммы статической остойчивости (ДСО) и горизонтальной прямой кренящего плеча соответственно, отложенных в положительной стороне, ограничивает по вертикали площадь .
По горизонтали площадь ограничена отрезком лежащим на горизонтальной прямой кренящего плеча .
Участок кривой диаграммы статической остойчивости (ДСО), также ограничивает площадь .
Соответственно площадь представляет собой заштрихованную площадь ограниченную точками пересечения , и .
Альтернативой графического способа определения площади и , по диаграмме статической остойчивости (ДСО), (рис. 7.2) является аналитический способ.
Смысл аналитического способа заключается в определении площади и , по формулам:
(7.9)
где,
– плечо диаграммы динамической остойчивости (ДДО), при угле крена ;
– плечо диаграммы динамической остойчивости (ДДО), при угле крена ;
– плечо ветрового кренящего момента, от динамически приложенного порыва ветра, м;
– угол крена, град.;
– исправленная метацентрическая высота, м.
(7.10)
где,
– плечо диаграммы динамической остойчивости (ДДО), при угле крена ;
– угол крена, град.;
– угол крена, град.;
– плечо ветрового кренящего момента, от постоянно действующего ветра , м.
По построенной диаграмме статической остойчивости (ДСО), (рис. 7.2), определяются нормируемые параметры остойчивости:
максимальное плечо диаграммы (ДСО) ,
плечо диаграммы (ДСО) при угле крена
статический угол крена от постоянно действующего ветра ;
максимальный угол крена ;
угол заката ;
площадь под положительной частью диаграммы (ДСО) до угла крена ;
площадь под положительной частью диаграммы (ДСО) до угла крена ;
площадь под положительной частью диаграммы (ДСО) между углами крена ;
исправленная метацентрическая высота .
