Топология IBSS
SSID – lab1
Ip адреса адаптеров 192.168.0.100 – 192.168.0.105
Радиоканал №4
2.3Указания к выполнению работы
Настроить сеть Wi-Fi по топологии IBSS. Проверить работоспособность сети, зайдя в Сетевое окружение MS Windows, выбрав соответствующий ярлык на Рабочем столе. После того, как все компьютеры, находящиеся в беспроводной локальной сети станут доступны, начать передачу файлов с первого ПК на второй, а затем с третьего на четвертый и т.д.
На каждом из компьютеров, передающих файл, наблюдать за изменением скорости передачи. Для этого необходимо нажать комбинацию клавиш CTRL+ALT+DEL и в появившемся окне выбрать закладку сеть.
В нижней части окна (Рис. 2 .16) находится поле Беспроводное сетевое соединение, с помощью которого можно контролировать скорость передачи данных по беспроводной сети.
С началом передачи файлов между двумя следующими компьютерами (одновременно с передачей между первыми) наблюдать пропорциональное падение скорости передачи на каждом из ПК, участвующих в обмене.

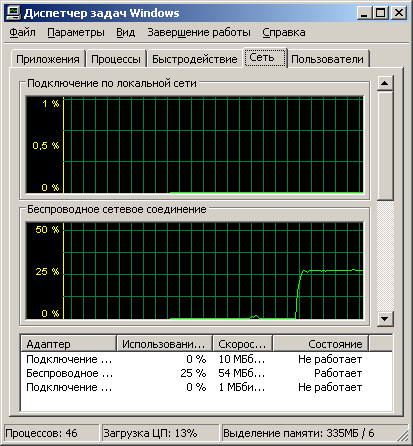

Рис. 2.16. Закладка Сеть в Диспетчере задач Windows
2.4Содержание отчета
Отчет к лабораторной работе должен содержать структурную схему исследуемой сети, графики изменения реальной скорости передачи от времени, а также выводы на их основе.
3Лабораторная работа “Конфигурирование и настройка сети Wi-Fi с топологией ESS”
3.1Цель работы
Изучить принципы построения сетей Wi-Fi с топологией ESS (Extended Service Set, Расширенная Зона Обслуживания); построить сеть в режиме WDS (Wireless Distribution System, Беспроводная Распределительная Система), настроить оборудование и оценить скорость передачи файлов в указанной сети.
3.2Задание
Пользуясь приведенным ниже описанием и заданными характеристиками настройки точек доступа и станций пользователя, построить сеть Wi-Fi и оценить её пропускную способность.
3.3Описание принципов построения сетей c топологией ESS
Топология Расширенная Зона Обслуживания (ESS) образуется путём объединения нескольких Базовых Зон Обслуживания (BSS) воедино. Каждая из BSS соединяется с другими BSS посредством Распределительной Системы (Distribution System, DS).
Топология ESS может быть использована для:
объединения нескольких сегментов локальных проводных и/или беспроводных сетей в единую сеть.
увеличения зоны покрытия беспроводной сети за счёт использования нескольких точек доступа (AP)
создания единого доступа в глобальную сеть нескольких локальных проводных и/или беспроводных сетей.
На Рис. 3 .17 показан пример организации ESS-сети, состоящей из двух BSS (BSS1 и BSS2), объединённых посредством Распределительной Системы, в роли которой выступают две точки доступа и маршрутизатор. За счет такой организации обе беспроводные сети получают доступ друг к другу, а также выход в глобальную сеть.
Рис. 3.17. Пример сети с топологией ESS и использованием проводной Распределительной Системы

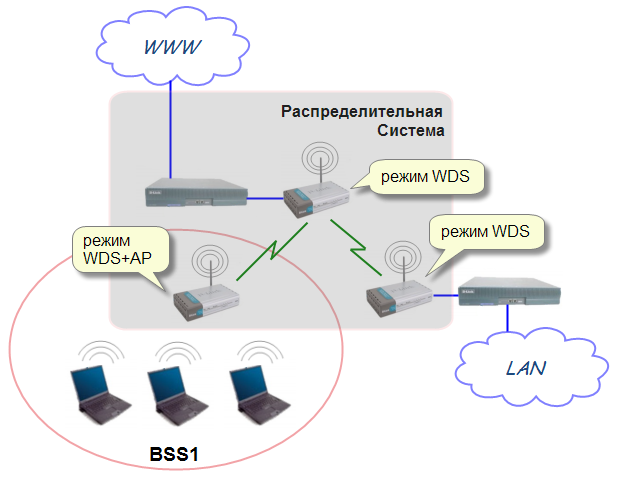

Распределительная система может быть как проводной, так и беспроводной. На Рис. 3 .18 показан пример организации сети с топологией ESS с использованием беспроводной распределительной системы. Роль распределительной системы выполняют маршрутизатор и точки доступа. Маршрутизатор и соединённая с ним кабелем AP могут быть заменены одним устройством – Wi-Fi маршрутизатором.
Рис. 3.18. Пример сети с топологией ESS и использованием беспроводной Распределительной Системы
Производители AP стандарта IEEE 802.11 предоставляют пользователю возможность выбрать режим функционирования точки доступа самостоятельно:
в режиме “AP” подразумевается, что точка доступа не будет выполнять функции беспроводной распределительной системы.
в режиме “WDS” предполагается, что точка доступа не образует собственную сеть BSS, а участвует только в качестве беспроводной распределительной системы.
в режиме “WDS+AP” точка доступа совмещает в себе как функции образования сети BSS, так и функции WDS.
Разделение на три режима работы сделано для обеспечения возможности более детального контроля производительности точек доступа, а также для четкого определения функции и места точки доступа в архитектуре разрабатываемой сети.
Рис. 3.19. Архитектура исследуемой сети
В данной работе рассмотрим построение ESS согласно схеме, приведенной на Рис. 3 .19. В работе будут использованы два ПК, на каждом из которых будет задействовано два сетевых интерфейса: проводный и беспроводный.
Проводный интерфейс будет имитировать проводную LAN, подключаемую к AP. Кроме того, через проводный интерфейс будет производиться настройка точек доступа.
Беспроводный интерфейс будет использоваться для тестирования работы AP в режиме “WDS+AP”.
В качестве оборудования будет использованы две точки доступа D-Link AirPlus XtremeG DWL-AP2100, а также две сетевые платы (пользовательские станции) D-Link AirPlusG DWA-525. Характеристики Точки Доступа D-Link AirPlus XtremeG DWL-AP2100 были приведены в Табл. 1 .2, а сетевого адаптера D-Link AirPlusG DWA-525 — в Табл. 1 .1.
