1.4.2Конфигурирование станции пользователя
Настройку станции пользователя осуществляют специальной программой конфигурирования, которая называется D-Link AirPlusG Wireless Utility. При запуске данной программы появится окно, изображенное на Рис. 1 .13.
Рис. 1.13. Окно информации о доступных сетях в программе конфигурирования станции пользователя
В данном окне отображается информация о доступных сетях Wi-Fi. Здесь отображаются все точки доступа и станции пользователей, в зоне действия которых находится данная станция. Для каждого найденного устройства отображаются следующие параметры:
Идентификатор зоны обслуживания (поле SSID).
MAC-адрес.
Уровень принимаемого сигнала.
Использование защиты.
Номер канала, на который настроена удаленная станция.
Если при запуске программы конфигурирования станция пользователя не ассоциирована с какой-либо точкой доступа автоматически, необходимо произвести настройку ее параметров. Для этого следует вызвать закладку Мои беспроводные сети в верхней части окна программы. После этого появится окно, изображенное на Рис. 1 .14.

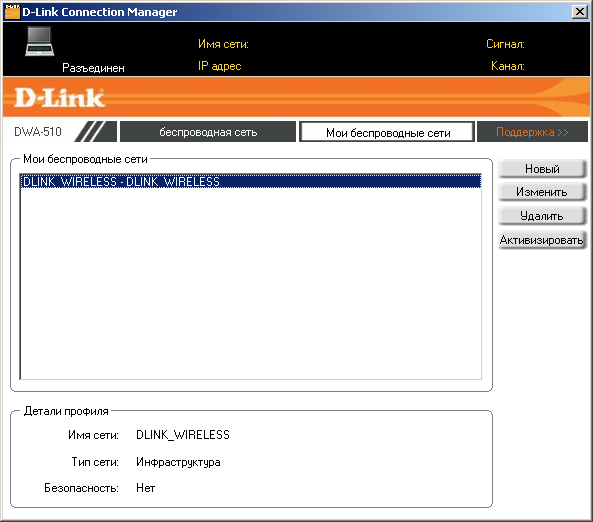

Рис. 1.14. Окно настройки подключения в программе конфигурирования станции пользователя
В данном окне для каждого беспроводного соединения создается профиль. Список профилей содержится в основной части окна. Для создания нового профиля необходимо нажать на кнопку Новый в правой части окна, для изменения существующего профиля – на кнопку Изменить, для удаления профиля – на кнопку Удалить, а для подключения к точке доступа или абонентской станции по данному профилю – на кнопку Активизировать.
При создании нового или при изменении существующего профиля на экране появится окно настройки профиля, изображенное на Рис. 1 .15.
Рис. 1.15. Окно создания или изменения профиля в программе конфигурирования станции пользователя
В данном окне необходимо настроить следующие параметры:
Задать имя профиля.
Задать идентификатор зоны обслуживания SSID, аналогичный тому, который был задан для точки доступа, если построена сеть BSS. Если на точке доступа включен режим Multi-SSID, то вместо основного SSID может быть введен вторичный. В режиме Ad-hoc в данном поле должен быть введен идентификатор эпизодической сети, одинаковый на всех абонентских станциях.
Задать режим работы станции: либо она работает в сети с точкой доступа (топология BSS) – тогда необходимо выбрать пункт Инфраструктура, либо без точки доступа (топология IBSS) – тогда необходимо выбрать пункт Ad-hoc.
Установить один из параметров безопасности (для его настройки используйте описание режимов аутентификации и шифрования, приведенное для точки доступа):
Протокол WEP. В этом случае в появившейся области настройки WEP шифрования следует выбрать длину и индекс ключа, а также задать сам ключ непосредственно.
Парольная фраза WPA/WPA2. В этом случае в появившейся области настройки WPA необходимо ввести пароль.
Протокол WPA/WPA2. В этом случае в появившейся области настройки WPA необходимо настроить параметры WPA.
802.1x. В этом случае в появившейся области настройки 802.1x необходимо настроить параметры данного типа защиты.
Нет. В этом случае сеть не будет защищена.
Задать канал для работы станции пользователя2 в режиме Ad-hoc. Возможен выбор одного из 13 каналов.
После того как профиль настроен и сохранен, можно выделить его и нажать на кнопку Активизировать для подключения к выбранной сети.
1.5Содержание отчета.
Структура конфигурируемой сети.
Краткие характеристики точки доступа.
Краткие характеристики Wi-Fi адаптеров абонентских станций.
Последовательность операций при конфигурировании точки доступа. Вводимые параметры и их обоснование.
Устанавливаемые параметры при настройке адаптеров станций с обоснованием выбранных величин.
2Лабораторная работа “Конфигурирование и настройка сети Wi-Fi с топологией IBSS (Ad-hoc)”
2.1Цель работы
Изучить принципы построения сетей Wi-Fi с топологией IBSS (Ad-hoc); построить сеть, настроить оборудование и оценить скорость передачи файлов в указанной сети.
2.2Задание
Пользуясь описанием к предыдущей работе, построить сеть Wi-Fi с заданными характеристиками:
