5Лабораторная работа “Изучение процесса зондирования точки доступа в сетях Wi-Fi”
5.1Цель работы
Изучить механизм зондирования и формат зондирующих кадров запроса и ответа, а также содержимое их полей.
5.2Задание
Используя приложение к лабораторной работе №4, повторить основные функциональные возможности программного анализатора пакетов CommView for WiFi.
Используя приложение к данной работе, изучить рекомендации стандарта IEEE 802.11b/g по формированию кадров запроса и ответа, зондирующих точки доступа.
Сформировать и послать зондирующий кадр запроса, используя функциональные возможности программного анализатора CommView for WiFi.
Перехватить кадр ответа точки доступа на зондирование и проанализировать его содержимое с помощью CommView for WiFi, определив:
величину маячкового интервала (содержимое поля Beacon interval);
номиналы поддерживаемых скоростей передачи (содержимое поля Supported rates);
частотный канал зондируемой точки;
технологию беспроводной связи (DSSS, OFDM);
топологию сети (IBSS, BSS, ESS);
параметры управления доступом (PCF, DCF).
5.3Указания к выполнению работы
Убедиться, что точка доступа и сетевые адаптеры сконфигурированы в соответствии с указаниями преподавателя.
Используя указания к лабораторной работе №1, установить следующие параметры:
Transmission Rates (скорости передачи) в состояние AUTO (Автоматически);
Запустить программу CommView for WiFi, выполнить сканирование и начать захват пакетов на заданном канале (см. приложение к лабораторной работе №4).
Сгенерировать и послать зондирующий кадр запроса, для чего в основном окне программного анализатора CommView for WiFi выбрать пункт меню Инструменты => Генератор пакетов (см. Рис. 5.1), или выбрать пакет из таблицы Пакеты правым щелчком «мыши» и выполнить команду Отправить пакеты.

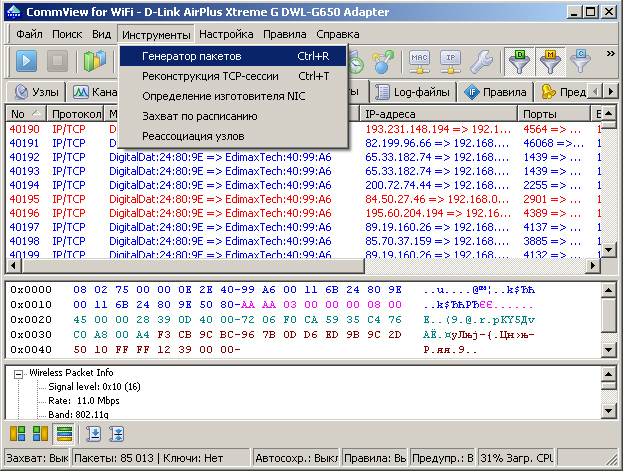

Рис. 5.1 Главное окно приложения CommView for Wi-fi
В появившемся окне (см. Рис. 5.2) выбрать шаблон для зондирующего кадра ProbeRequest, заполнить все необходимые поля и отправить пакет.
Используя закладку Пакеты основного окна выбрать и проанализировать пакет ответа на зондирование. Для этого использовать верхнюю таблицу окна, содержащую перехваченные пакеты. Выбрать из этого списка интересующий пакет, выделив его, и просмотреть информацию о нем в других информационных панелях окна.
Для того чтобы облегчить поиск ответа на зондирующий кадр, рекомендуется отключить захват пакетов с данными (меню Правила > Захватывать data-пакеты).

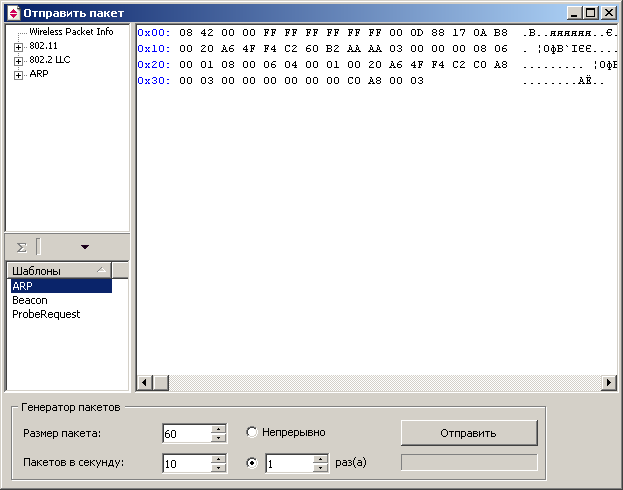

Рис. 5.2 Окно отправки пакета в ПО CommView for Wi-Fi
Повторить пункты 4 – 6, установив следующие параметры:
Transmission Rates (скорости передачи) – одну из скоростей по указанию преподавателя;
5.4Содержание отчета
Схема сети с указанными параметрами настройки точки доступа и сетевого адаптера.
Формат кадра зондирующего запроса с расшифровкой его полей.
Формат кадра ответа на зондирование с расшифровкой полей для различных вариантов настройки точки доступа.
