Рисование кривых

1. Выберите инструмент Pen Tool (Перо) из раскрывающейся панели Curve (рис. 7.50). Указатель примет форму пера с присоединенным к нему знач­ком «х».

2. Установите инструмент в точке, отку­да начнется кривая. Затем щелкните мышью и потащите ее. Появится узел с двумя контрольными точками, кото­рые растягиваются в противополож­ных направлениях по мере перетаски­вания мыши (рис. 7.55).

3. Отпустите клавишу мыши, когда кон­трольные точки окажутся на нужном расстоянии от узла.

4. Установите указатель в той точке, где нужно поместить второй узел.

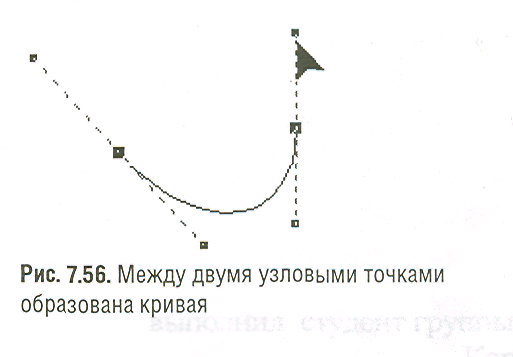

5. Щелкните мышью и потащите ее, что­бы создать узел с двумя контрольными точками. Между двумя узлами появит­ся сегмент кривой линии (рис. 7.56).

6. Чтобы добавить следующий узел и про­должить кривую, повторите шаги 4 и 5. Когда рисование будет закончено, на­жмите клавишу пробела.

Чтобы нарисовать гладкую кривую (без пе­региба), всегда тяните контрольную точку первого узла в ту сторону, куда выгибается кривая, а второго - в противоположную сторону.

Расстояние между контрольными точками должно быть равно примерно одной трети длины нужной вам дуги.

Чтобы точно определять направляющую кривой по вертикали, горизонтали или под углом 15°, растягивайте контрольные точ­ки при нажатой клавише Shift.

Используйте клавиши Alt и Ctrl при работе инструментом Pen Tool для редактирования узлов.

Инструмент Polyline Tool

Инструмент Polyline Tool (Полилиния) предназначен для рисования произволь­ных линий, как и Freehand Tool, но обес­печивает дополнительные возможности.

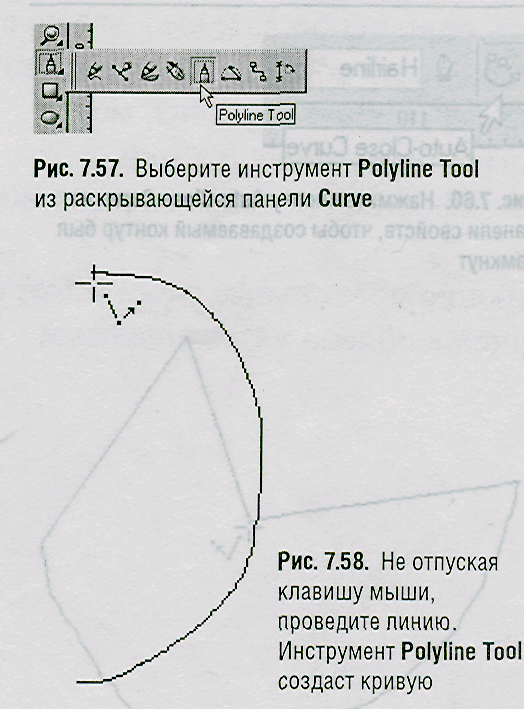

1. Выберите инструмент Polyline Tool из раскрывающейся панели Curve (см. рис. 7.57), Указатель примет форму кре­стика с присоединенной к нему лома­ной линией.

2. Щелкните по точке, откуда должна на­чинаться линия, и, не отпуская клави­шу мыши, проведите линию. Получит­ся знакомая вам кривая. Отпустите клавишу мыши (рис. 7.58).

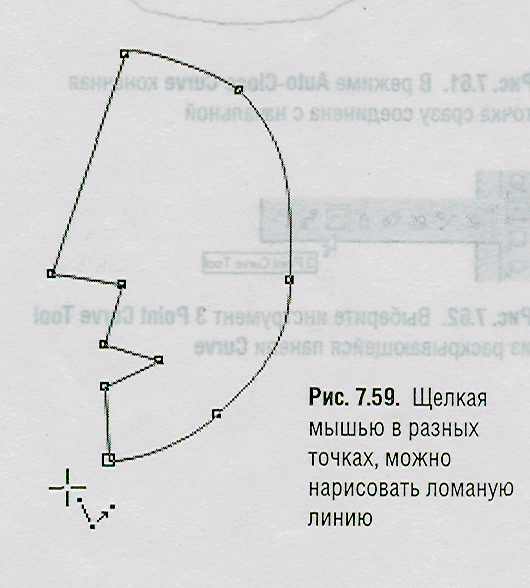

3. Щелкните там, где будет располагаться прямолинейный участок, повторите щелчки в разных точках, чтобы со­здать ломаную линию (рис. 7.59).

4. Чтобы закончить рисование, нажмите клавишу пробела, дважды щелкните мы­шью или совместите конечную точку с начальной, при этом контур фигуры будет замкнут.

Когда вы замыкаете контур, совмещая конечную точку с начальной, или хотите продолжить рисование ранее созданной линии, указатель принимает вид крестика со стрелкой. Это означает, что вы навели указатель на нужную вам точку.

Инструмент Polyline Tool позволяет рисо­вать фигуры произвольной формы с зам­кнутым путем.

1. Выберите инструмент Polyline Tool из раскрывающейся панели Curve.

2. Нажмите кнопку Auto-Close Curve (Автоматическое замыкание кривой) на панели свойств (рис. 7.60).

3. Щелкните мышью в том месте, где дол­жен начинаться рисунок, создайте кри­вую линию, отпустите клавишу мыши, щелкните в другом месте - получится прямой отрезок. Обратите внимание, что последняя созданная вами точка всегда связана с первой, таким образом фигура всегда имеет замкнутый путь (рис. 7.61).
