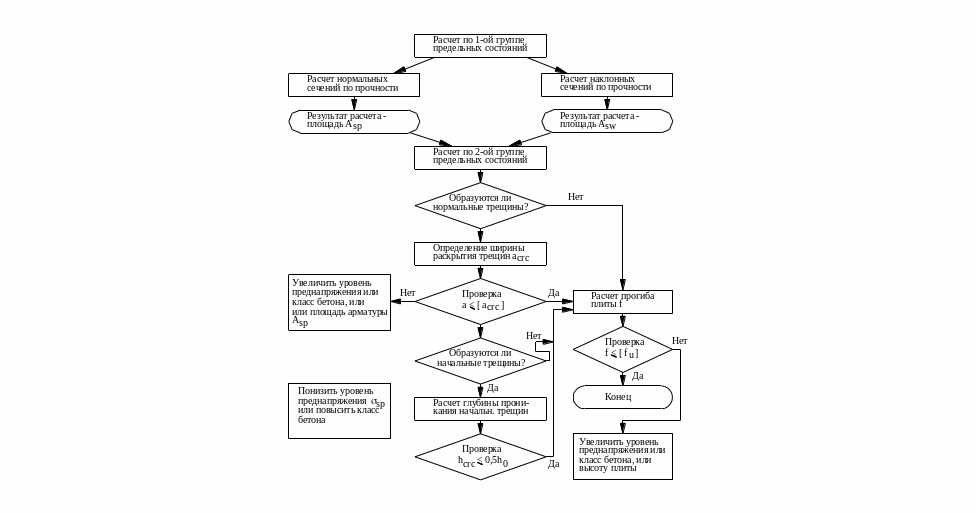

Блок-схема расчета плит

Рис. 2

Расчетный пролет плиты принимается равным расстоянию между равнодействующими опорных реакций плиты. Принимая, что опорное давление плиты распределяется по треугольной эпюре (рис. 3), определяем расчетный пролет по формуле:

,

где см.

Для определения нагрузки от собственного веса плиты необходимо сначала определить геометрические размеры ее сечения. Высота плиты h принимается равной и кратной 2 см. Минимально допустимая из конструктивных соображений высота верхней ( ) и нижней ( ) полок принимается 3 см. Исходя из этого определяется возможный диаметр пуансонов:

Шаг пустот S (рис. 4) назначается таким, чтобы межпустотные ребра имели толщину (b_wo) не менее 2,5 мм:

мм.

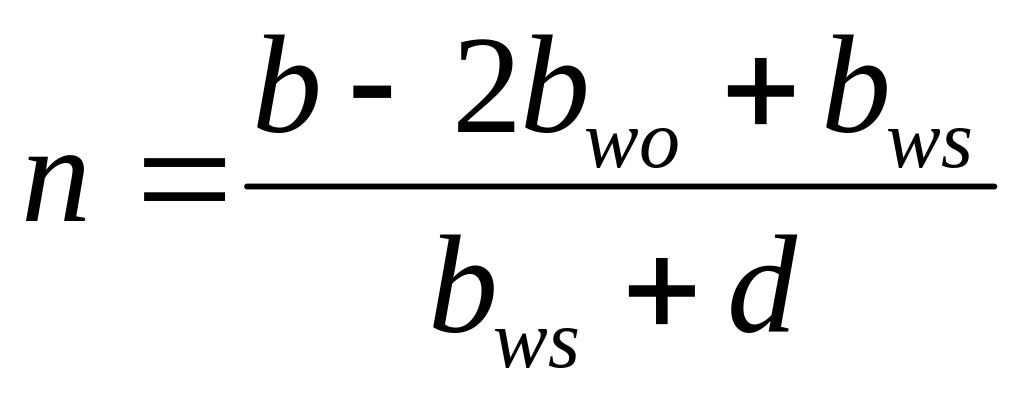

Толщина крайних ребер плиты (b_wo) должна быть не менее 40 мм. Количество пустот в сечении составит:

Приведенная толщина бетона h_red определяется по формуле

,

где b – ширина плиты, мм.

При средней плотности железобетона  = 2500 кг/м³ собственная масса 1 м² плиты составит:

m_pl = 2500h_red, kl

Рис. 4. К определению геометрических

размеров сечения плиты

Рис. 3. К определению расчетного

пролета плиты

где h_red – в метрах, 12 см  h_red  16 см.

Вес 1 м² плиты, т.е. нормативная нагрузка, от собственного веса равна g_pl=9,86m_pl.

2.3. Сбор нагрузок

На плиту перекрытия действуют постоянные и временные нагрузки. К постоянным нагрузкам относятся: собственный вес плиты и конструкции пола; вес сантехнических кабин; вес навесных наружных стен, если они опираются на плиту перекрытия.

Вес конструкции пола определяется в зависимости от толщин и средних плотностей слоев пола. Необходимые справочные данные приведены в СНиП II-3-79**. Вес сантехнических кабин в курсовом проекте можно считать равномерно распределенным по площади плиты, и нагрузку от него определять равной весу кабины, поделенному на площадь плиты. Вес кабины можно принимать равным 40 кН. Вес навесных стен, передаваемый на плиту, также допускается считать равномерно распределенным по всей площади плиты.

Коэффициенты надежности по нагрузке _f для постоянных нагрузок применяются следующие : от веса металлических конструкций _f=1,05; от веса бетонных со средней плотностью свыше 1600 кг/м³, железобетонных, каменных, армокаменных и деревянных конструкций – _f=1,1; от веса бетонных конструкций со средней плотностью 1600 кг/м³ и менее, изоляционных, выравнивающих и отделочных слоев, выполняемых: в заводских условиях – _f=1,2; на строительной площадке – _f=1,3.

К временным нагрузкам относятся нагрузки от веса людей, технологического оборудования, перегородок. В курсовом проекте значение временной нагрузки задается. При выполнении дипломного проекта эти нагрузки следует определять самостоятельно по СНиП 2.01.07-85 «Нагрузки и воздействия».

Из полного значения временной нагрузки следует выделить ее длительно действующую часть. В курсовом проекте можно принять длительно действующую часть равной 30 – 50% от полного значения временной нагрузки. В дипломном проекте ее следует определить в соответствии с указаниями п. 1.7 СНиП 2.01.07-85.

Коэффициенты надежности по нагрузке _f для равномерно распределенных временных нагрузок следует принимать:

1,3 – при нормативном значении нагрузки менее 2 кПа;

1,2 – при нормативном значении нагрузки 2 кПа и более.

Коэффициент надежности по нагрузке от собственного веса временных перегородок следует принимать, как для постоянных нагрузок.

Коэффициенты надежности по нагрузке от собственного веса временных перегородок следует принимать, как для постоянных нагрузок.

Пример сбора нагрузок на 1 м² перекрытия жилого здания приведен в табл.1.
