Двустороннего входа для воды – насосы типа д

4.1. Общие сведения

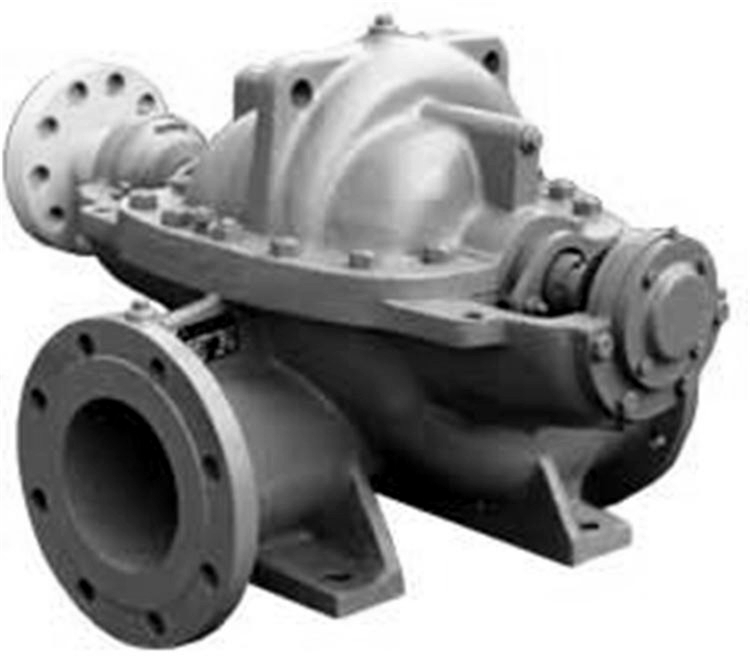

Ц ентробежные насосы с рабочим колесом двустороннего входа (типа Д) являются горизонтальными одноступенчатыми с выносными подшипниками качения и разъёмом корпуса, плоскость которого проходит через ось вала. Направление вращения насосов, если смотреть со стороны привода, – против часовой стрелки, причём входной патрубок находится с левой стороны. По особому заказу насос Д 12500-24 может быть поставлен с обратным вращением. Внешний вид насоса типа Д представлен на рис. 4.1, продольный разрез – на рис. 4.2. Рис. 4.1. Внешний вид насоса типа Д

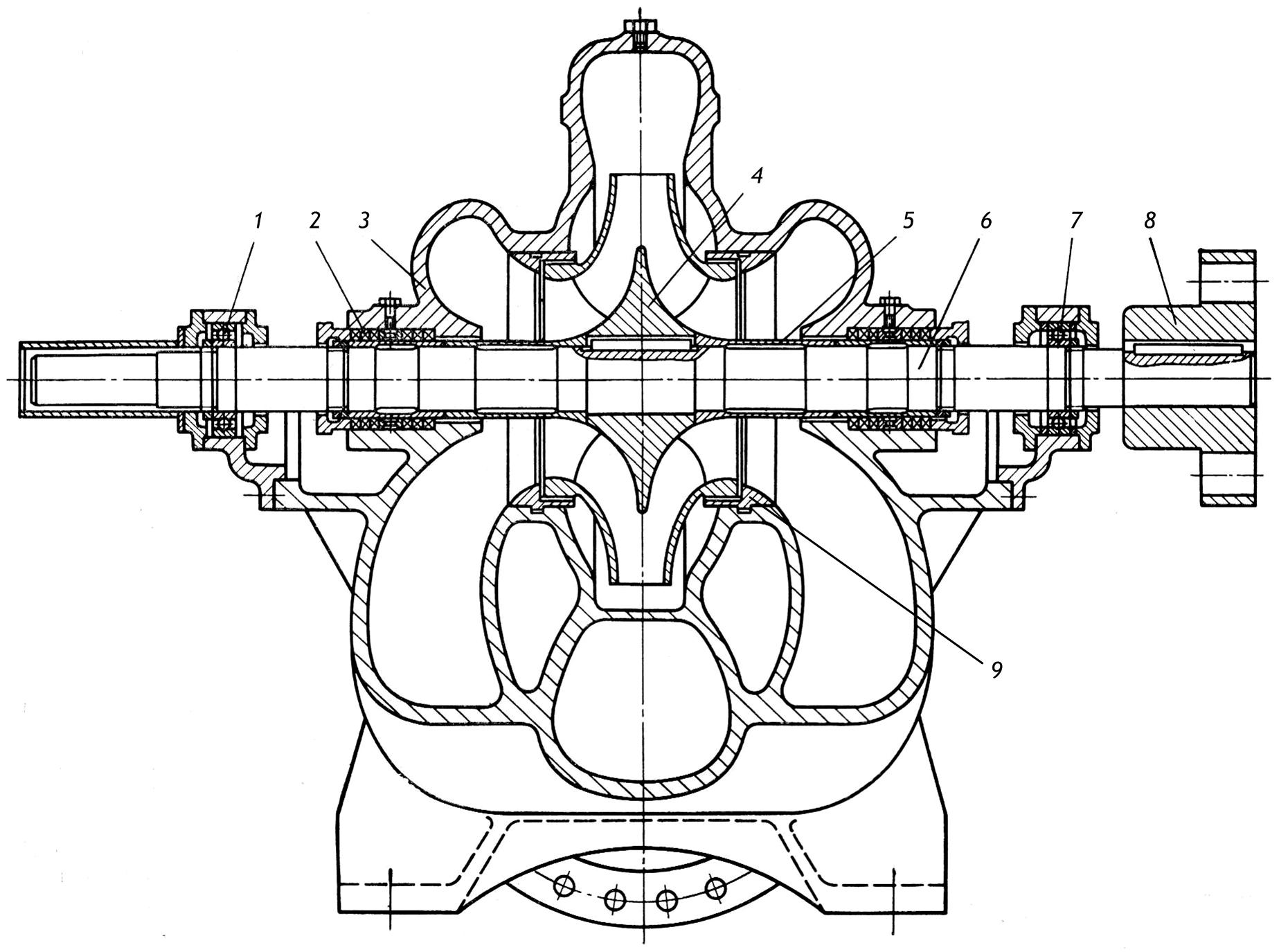

1, 7 – шарикоподшипники, 2 – уплотнение сальникового типа, 3 – корпус насоса, 4 – рабочее колесо, 5 – защитная втулка, 6 – вал, 8 – втулочно-пальцевая муфта, 9 – сменные уплотнительные кольца

Рис. 4.2. Разрез насоса типа Д

Насосы типа Д выпускаются с параметрами и требованиями безопасности по ГОСТ 10272-87.

4.2. Назначение и области применения

Центробежные насосы двустороннего входа предназначены для перекачивания в стационарных условиях воды с температурой до 85ºС (358 К), содержащей механические примеси не более 0,05 % по массе и размером частиц до 0,2 мм. Допускается перекачивание других жидкостей, сходных с водой по плотности, вязкости и химической активности.

Применяются насосы двустороннего входа на насосных станциях городского, промышленного и сельского водоснабжения, а также в других отраслях промышленности. Могут использоваться в качестве циркуляционных насосов на тепловых электростанциях.

Насосы типа Д не предназначены для перекачивания взрыво- и пожароопасных жидкостей, а также любых жидкостей во взрыво- и пожароопасных помещениях

Наибольшее допускаемое избыточное давление перекачиваемой жидкости на входе в насосы типа Д с подачей менее 2000 м³/ч – 0,3 МПа (3 кгс/см²), с подачей 2000 м³/ч и более – 0,2 МПа (2 кгс/см²).

Диапазон подач насосов двустороннего входа – от 70 до 14000 м³/ч (20 ÷ 3900 л/с). Диапазон напоров – от 10 до 130 м.

Сводный график рабочих полей насосов типа Д представлен на рис. 4.3. По заказу потребителя в насосе может быть установлено рабочее колесо, либо имеющее исходные размеры, либо обточенное по внешнему диаметру. При установке исходного рабочего колеса обеспечивается работа насоса по верхней границе поля Q – H. Вариант обточки "а" обеспечивает работу насоса в средней части поля Q – H, вариант обточки "б" обеспечивает работу насоса на нижней границе поля Q – H.

Рис. 4.3. Поле Q – H насосов (частота вращения n указана в оборотах в минуту)

5. Крупные Центробежные насосы с вертикальным валом – насосы типа вц

5.1. Общие сведения

Крупные вертикальные центробежные электронасосные агрегаты являются одноступенчатыми с рабочим колесом одностороннего входа. Направление вращения насосов, если смотреть со стороны привода, – против часовой стрелки. Внешний вид агрегата представлен на рис. 5.1, конструкция насоса – на рис. 5.2.

Рис. 5.1. Внешний вид насоса типа ВЦ

Центробежные насосы могут иметь следующие конструктивные исполнения:

ВЦ – нерегулируемые насосы.

ВЦР – насосы с регулированием параметров входным направляющим аппаратом.

Насосы изготовляют следующих модификаций:

по подводу:

• с коленчатым подводом – без обозначения,

• с камерным подводом – К.

Допускается изготовление насосов других модификаций по требованию заказчика.

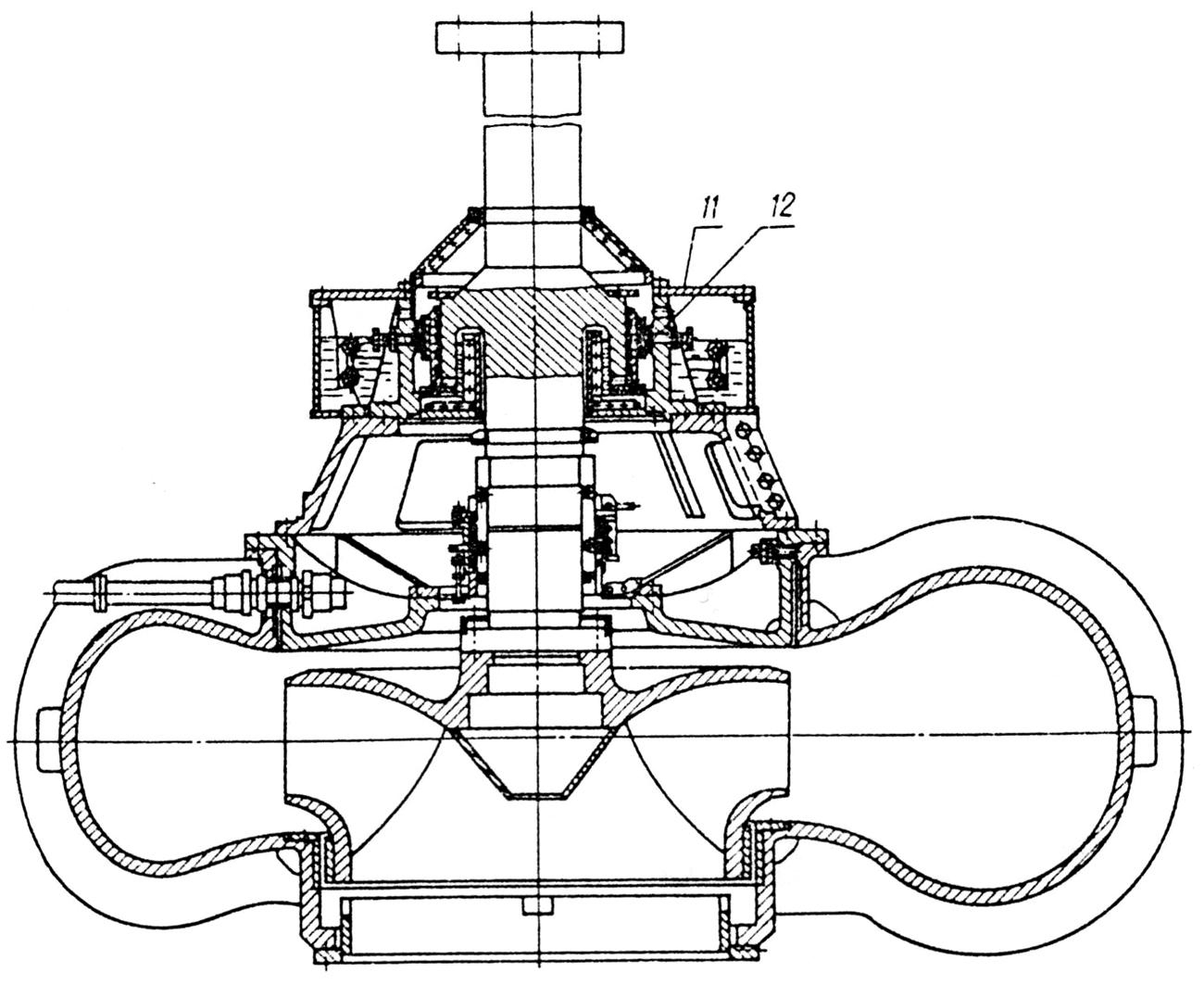

а) основное исполнение в) регулируемый насос типа ВЦР

б) насос с подшипником на масляной смазке

1 – рабочее колесо, 2 – корпус (спиральный отвод), 3 – крышка, 4 – направляющий подшипник, 5 – вал, 6 – уплотнение, 7 – уплотняющее кольцо, 8 – сменное защитное кольцо, 9 – переходной конический патрубок, 10 – колено, 11 – подшипник, 12 – самоустанавливающиеся сегменты, 13 – направляющий аппарат, 14 – общее регулирующее кольцо, 15 – электропривод

Рис. 5.2. Разрез насоса типа ВЦ

Насосы всех указанных исполнений выпускаются по ГОСТ 9366-90.
