- •1. Литейные материалы и их свойства
- •2. Основы проектирования технологичных литых изделии
- •2.1. Общие технологические требования
- •2.2. Правила оформления внешних поверхностей литых деталей
- •2.3. Основные требования к внутренним полостям отливок
- •2.4. Выбор толщины стенок и способа их сопряжения
- •3. Разработка технологии получения отливки
- •3.1. Выбор варианта технологического процесса. Состав технологической документации производства отливки.
- •3.2. Припуски на механическую обработку. Правила выполнения чертежей отливок.
2.4. Выбор толщины стенок и способа их сопряжения
Толщина стенок деталей определяется расчетом на прочность, но для литых деталей необходимо дополнительно учитывать ряд особенностей литейного производства. Слишком тонкие стенки в литейной форме получить невозможно, так как вследствие ограниченной жидкотекучести расплав не заполняет узкие элементы формы и возможен брак по недоливу. Поэтому необходимо проектировать детали с толщиной стенки, превышающей минимально допустимую.
Наименьшая толщина стенки определяется химическим составом и жидкотекучестью сплава, габаритными размерами отливки и способом литья. Для отливок, получаемых в песчаных формах, минимально допустимую толщину стенки tmin можно определить из таблицы 3 или ориентировочно по эмпирической зависимости:
tmin=L/200+4,
где L – габаритный наибольший размер детали, мм.
Таблица 3. Наименьшая толщина стенок отливок
Сплав |
Категория отливок |
||
Мелкие, L≤500 мм |
Средине, L=500 ... 1500 мм |
Крупные, L>1500 мм |
|
Сталь Чугун серый Бронза Алюминиевые сплавы |
8-10 3-6 3-5 3-6 |
12-14 8-12 6-8 2-10 |
16—22 14—18 ----- ----- |
Литье по выплавляемым моделям, литье под давлением позволяют получать детали с меньшей толщиной стенки.
Чрезмерно толстые стенки отливок назначать нецелесообразно, так как это ведет к повышению металлоемкости отливок и снижению удельной прочности. Увеличение толщины стенок обусловливает медленное затвердевание сплава, крупнокристаллическую и неравномерную структуру, ликвацию, пористость. Начиная с некоторой критической толщины tкр число отмеченных дефектов резко возрастает, а несущая способность деталей при дальнейшем увеличении толщины стенки практически не повышается.
Критическая толщина стенки детали из серого и высокопрочного чугуна составляет 50—60 мм, углеродистой конструкционной стали — 20—40 мм (меньшие значения соответствуют малоуглеродистым сталям). Критическая толщина легированных и высоколегированных сталей может быть выше, поскольку специальные легирующие добавки способствуют повышению прочности и формированию равномерной микроструктуры.
Если расчетная толщина стенки превышает критическую, необходимо изменить конструкцию детали путем использования многослойных, двутавровых и других сложных поперечных сечений с малой толщиной стенки. Значительное увеличение несущей способности детали могут обеспечить ребра жесткости, толщину которых назначают на 10—20% меньше основной толщины стенки детали.
Важным технологическим требованием является обеспечение постоянства толщины стенки. В равностенных отливках охлаждение происходит равномерно, вероятность коробления, термических напряжений и трещин, усадочных раковин снижается, существенно упрощается сопряжение стенок друг с другом.
При наличии разнотолщинности неизбежны местные скопления металла (тепловые узлы), в которых могут образовываться усадочные раковины и трещины. На рис. 6 представлены примеры устранения теплового узла (а) за счет уменьшения толщины фланца (б) или введения ребер жесткости (в) при одновременном уменьшении толщины стенки. Такие конструкции, естественно, усложняют технологию литья, но позволяют получить бездефектные отливки при снижении материалоемкости. Размеры ребер жесткости назначают так, чтобы они не выступали за пределы детали с учетом неизбежного смещения частей формы, т. е. ребра жесткости не должны выходить на границу детали.
а ) б) в)
Рис. 6. Устранение местного скопления металла (а) путем изменения конструкции детали (б, в)
Сопряжения стенок во избежание их разрушения в процессе охлаждения должны быть плавными. При небольшой разнотолщинности, когда t1/t2≤2 достаточно сопряжения с радиусами r и R (рис. 7, а).
Если разнотолщинность значительна (t1/t2>2), необходимо обеспечить плавный переход от толстой стенки к тонкой с помощью клинового сопряжения (рис. 7, б). Для деталей, работающих при динамических нагрузках, клиновое сопряжение рекомендуется выполнять даже при меньшей разнотолщинности t1/t2≤(1,25-1,5).
а ) б)
r С l r
t1
t2
t1
r l C
t2 r
R R
l
t1 r t2 r C
r r
Рис. 7. Рекомендуемые сопряжения стенок литых деталей

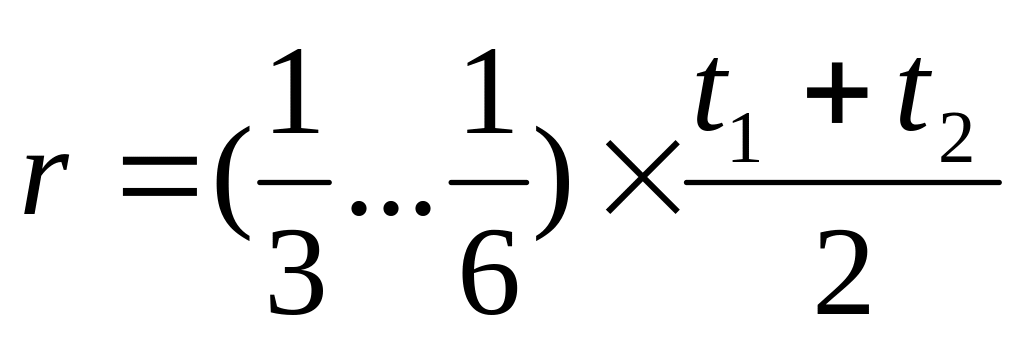

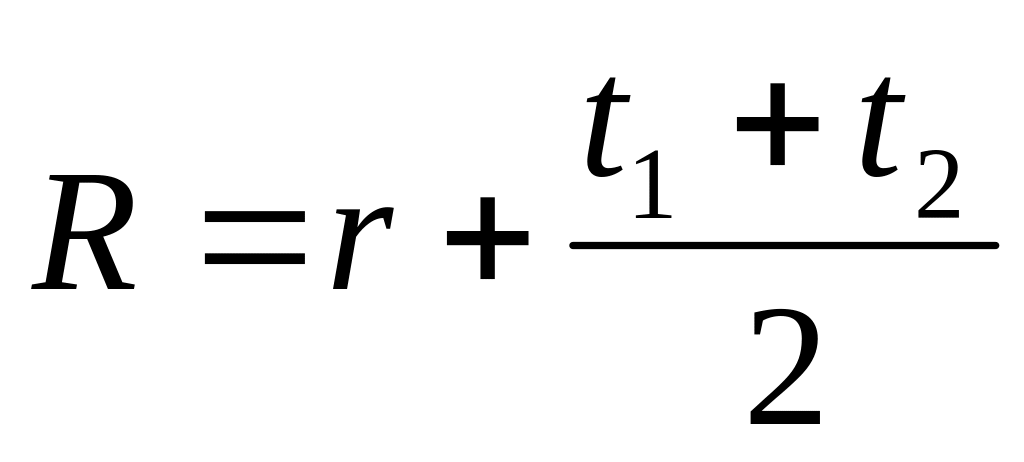

Размеры сопряжений можно рассчитать согласно опытным зависимостям:
;
;
C = 3 или C = (0,8...1,0) (t1 – t2); l = (4…5) C.
Меньшие значения г, С, l назначают для чугуна, цветных сплавов, а большие — для стали. Значения радиусов сопряжений выбирают ближайшими из нормального ряда радиусов: 2,5,8, 10, 16,20,25,40.
При проектировании сопряжений следует избегать местных утолщений, т. е. скоплений металла, приводящих к усадочным раковинам. Крайне нежелательны сопряжения четырех и более стенок и сопряжения под острыми углами (рис. 8). Следует отдавать предпочтение сопряжению под прямым и тупым углами.
НЕТЕХНОЛОГИЧНО ДОПУСТИМО ТЕХНОЛОГИЧНО
Рис. 8. Виды возможных сопряжений стенок для литых деталей
Усадка сплава в процессе кристаллизации приводит к уменьшению объема и понижению уровня жидкого металла, следовательно, к образованию усадочных раковин в верхней части отливки и внутри местных утолщений (рис. 9, а). Это особенно сильно проявляется на сплавах с большой усадкой (сталь, высокопрочный чугун и др.). Исходя из этого, конструктор при проектировании детали должен обеспечить или одновременное или направленное затвердевание.
а ) б) в)
d4
d3
d2
d1
Рис. 9. Конструкция стенки литой детали, приводящая к образованию усадочных раковин (а); ее изменение для обеспечения принципа одновременного затвердевания (б); и направленного затвердевания (в).
Принцип одновременного затвердевания выполняется при постоянной толщине стенки для сплавов с малой усадкой (рис. 9, б), например, для серого чугуна. В этом случае прибыли можно не устанавливать, так как при одинаковой толщине стенки раковины не возникают. Если на чугунных отливках есть утолщенные участки, то одновременное затвердевание можно обеспечить технологическими приемами. Например, жидкий металл следует подвести к тонким элементам конструкции, а у толстых установить холодильники, т. е. заложить внутрь формовочной смеси металлические вставки. Наличие холодильников способствует отводу тепла от толстых элементов отливки и одновременному затвердеванию при разнотолщинности до 50%.
Направленное затвердевание обеспечивают расположением отливки в форме и проектированием стенок таким образом, чтобы кристаллизация начиналась в нижних самых тонких участках и постепенно распространялась на верхние более толстые элементы и заканчивалась в самой верхней части. Сверху должна быть предусмотрена прибыль для компенсации объемной усадки. Усадочная раковина в этом случае возникнет в отрезаемой впоследствии прибыли, а не в теле отливки (рис. 8, в). Направленность кристаллизации проверяется методом вписанных окружностей. Окружность, вписанная в самой нижней части (d1), должна, постепенно увеличиваясь, выкатываться из отливки в прибыль (d1≤d2<d3<d4). Деталь, изображенная на рис. 8, а, этому принципу не удовлетворяет, и поэтому усадочные раковины неизбежны. Здесь потребуется боковая прибыль, что усложнит литейную форму.
При проектировании детали необходимо учитывать не только объемную (в процессе кристаллизации), но и линейную (в процессе охлаждения затвердевшей отливки) усадку. Линейная усадка может привести к образованию горячих трещин вследствие термического торможения, когда за счет градиента температуры в тепловых узлах возникают значительные термические напряжения (см. рис. 6, а). Главным путем предотвращения горячих трещин, как уже отмечалось, следует считать устранение разнотолщинности детали.
Уменьшение размеров отливки в процессе охлаждения может вызвать ее коробление, а если литейная форма или конструкция детали препятствуют усадке, то и разрушение отливки. Металлические формы создают механическое торможение усадке, песчано-глинистые формы обладают податливостью и оказывают меньшее сопротивление. Поэтому конструкция детали должна быть такой, чтобы влияние механического торможения было минимальным. Например, спицы маховика во избежание разрушения лучше проектировать изогнутыми (рис. 10), так как термические напряжения снижаются за счет деформации спиц.
НЕТЕХНОЛОГИЧНО ТЕХНОЛОГИЧНО
Рис. 10. Изменение конструкции деталей с целью уменьшения термических напряжений
Коробление отливок, особенно с большой разницей размеров по длине и высоте, неизбежно. Его можно ослабить за счет конструктивных или технологических ребер жесткости. Толщину таких ребер жесткости берут на 20—40% меньше толщины стенки отливки с тем, чтобы ребра остывали быстрее и препятствовали короблению всей отливки.
