Лабораторная работа №8 Параллельное соединение емкости, активного сопротивления и индуктивности (резонанс токов)
Цель работы: изучение явления резонанса в исследуемой цепи, получаемого путем изменения частоты питающего напряжения, величина которого остается неизменной, при постоянных параметрах цепи.
Экспериментальное определение резонансной частоты.

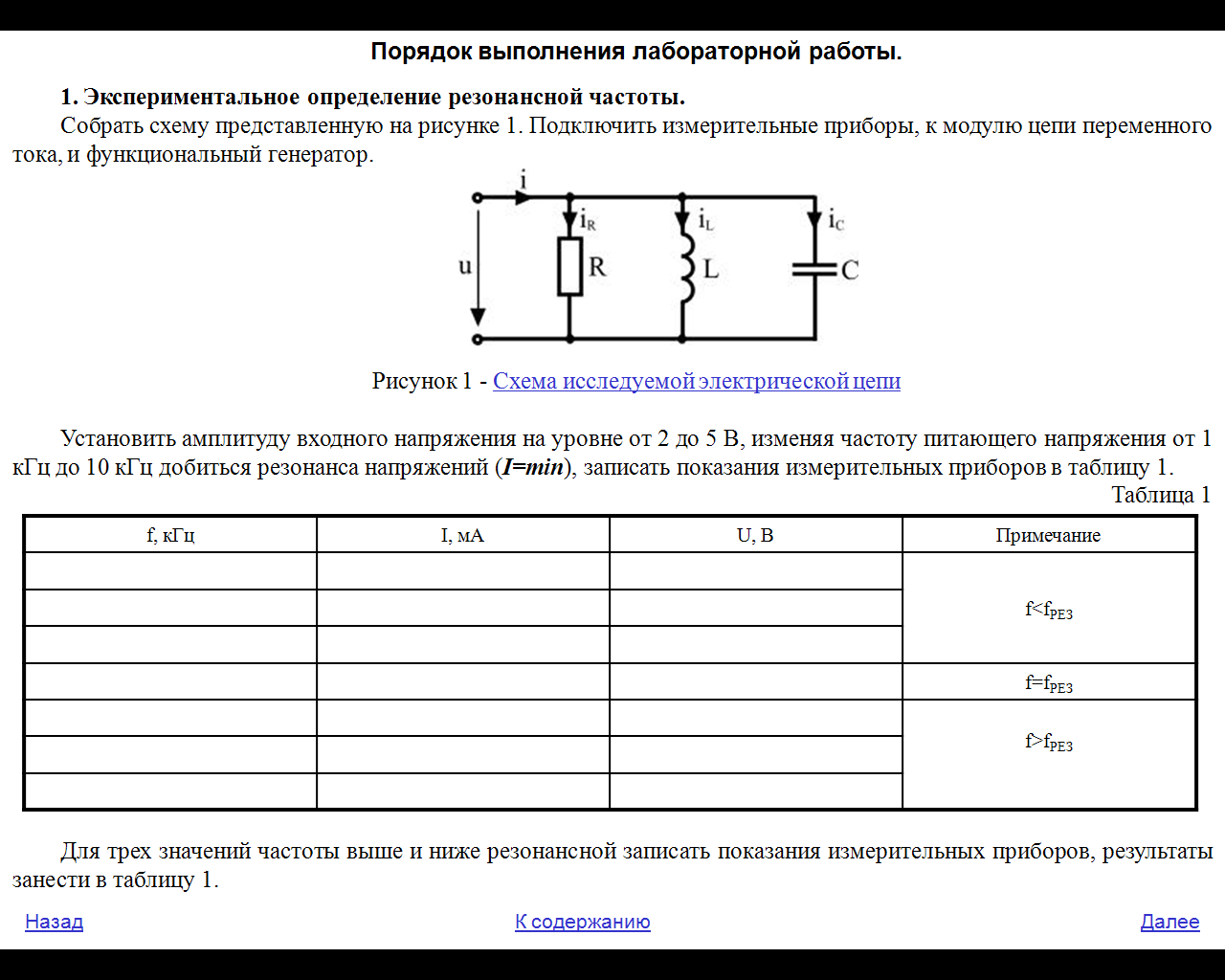

Электрическая схема (рисунок 1)
Рисунок 1 – Схема исследуемой электрической цепи
Опытные данные
Установив амплитуду входного напряжения на уровне от 2 до 5 В, изменяя частоту питающего напряжения от 1 кГц до 10 кГц добиваемся резонанса напряжений (I=min), записываем показания измерительных приборов в таблицу 1.
Таблица 1
-
f, кГц
I, мА
U, В
Примечание
1,010
23,943
4
f<fPE3
2,486
23,315
4
5,046
21,523
4
6,068
20,298
4
f=fPE3
7,036
22,378
4
f>fPE3
9,028
24,114
4
10,02
24,568
4
Обработка опытных данных.
Таблица 2
-
ω, рад/с
I, мА
Примечание
6346
23,943
f<fPE3
15620
23,315
31700
21,523
38130
20,298
f=fPE3
44210
22,378
f>fPE3
56720
24,114
62960
24,568
По данным таблицы 2 строим частотные характеристики:
Вывод: В данной лабораторной работе мы изучили явление резонанса токов, научились строить частотные характеристики. Несоответствие в расчетах связано с погрешностью приборов.
