1.2. Нанесение размеров на чертежах

На чертежах размеры деталей задаются размерными числами.

Линейные размеры указывают в миллиметрах без обозначения единицы измерения. Если размеры указываются не в миллиметрах, а в других единицах измерения (сантиметры, метры, дюймы и т. д.), то соответствующие размерные числа записываются с обозначением единицы измерения (см, м и т. д.), либо они должны быть оговорены на чертеже.

Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 40º; 40º; 20' 30''; 0º 0' 18''.

Для графического оформления размеров, то есть для их нанесения применяются выносные и размерные линии. Согласно ГОСТ 2.303–68 размерные и выносные линии выполняют сплошной тонкой линией, в 2-3 раза тоньше линии основного контура. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии – перпендикулярно размерной линии.

Размерные линии с обоих концов ограничивают стрелками, упирающимися в соответствующие линии, за исключением случаев, о которых будет сказано ниже.

Размерные линии проводят между линиями контура, осевыми, центровыми и выносными.

Ф орма и размеры стрелок размерных линий показаны на рис. 6, а, б.

а) общие требования по ГОСТ 2.307–68 п.2.19

б) рекомендуемые при выполнении практических работ

Рис. 6

На чертежах, выполняемых при изучении машиностроительного черчения, длина стрелок должна быть ≈ 2,5÷3,5 мм (рис. 6, б).

Выносные линии выходят за концы стрелок размерных линий на 1,5÷5 мм по ГОСТ 2.307–68 п.2.9

Минимальные расстояния между параллельными размерными линиями должны быть 7 мм, а между размерной и линией контура – 10 мм, и выбраны в зависимости от размеров изображения и насыщенности чертежа (рис. 7, г).

S

Рис. 7

Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных.

Размерные линии предпочтительнее наносить вне контуров изображений.

Размерные линии ограничиваются стрелками только с одного конца в случаях, представленных на рис. 7, а-в.

Необходимо избегать пересечения размерных и выносных линий, располагая их так, как показано на рис. 7, г.

Размерную линию радиуса дуги проводят из центра дуги окружности и ограничивают стрелкой со стороны определяемой дуги (см. рис. 7, а).

Допускается выносные и размерные линии проводить так, чтобы они вместе с измеряемым отрезком образовывали параллелограмм (рис. 8).

Рис. 8

При нанесении угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии проводят радиально (рис.9, а, б).

Если длина размерной линии недостаточна для размещения на ней стрелок, то размерную линию продолжают за выносные линии (или соответственно за контурные, осевые, центровые и т. д.), а стрелки наносят так, как показано на рис. 10.

а б

Рис. 9

Рис. 10

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45º к размерным линиям, или четко наносимыми точками (рис. 11).

При недостатке места из-за близко расположенной контурной или выносной линии последние допускается прерывать (рис. 12).

Рис. 11

Рис. 12

Размерные числа не зависят от масштаба, принятого при выполнении чертежа.

Каждый размер следует задавать на чертеже только один раз.

Размерные числа наносят над размерной линией возможно ближе к ее середине.

Размерные числа нельзя разделять или пересекать никакими линиями чертежа.

В месте нанесения размерного числа осевые линии и линии штриховки следует прерывать.

При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий.

При нанесении нескольких параллельных или концентричных размерных линий размерные числа следует располагать в шахматном порядке.

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рис. 13, а.

Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски (рис. 13, б).

а б

Рис. 13

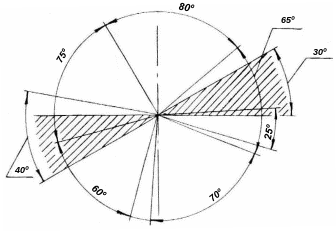

Угловые размеры наносят так, как показано на рис. 14.

Для углов малых размеров при недостатке места размерные числа помещают на полках линий-выносок в любой зоне (рис. 15).

Если для написания размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рис. 16.

Рис. 14

Рис. 15

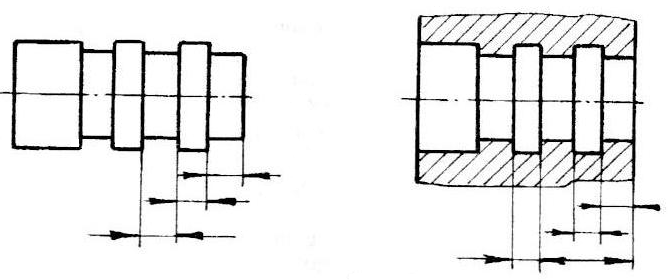

Если недостаточно места для нанесения стрелок, то их наносят так, как показано на рис. 17.

Размеры предпочтительно задавать вне контуров изображений. При этом следует, если это целесообразно, задавать их справа и под изображениями.

Рис. 16

Рис. 17

Если детали пустотелые, то размеры, относящиеся к ее наружным контурам, следует располагать по одну сторону изображения, а относящиеся к внутренним контурам – по другую сторону изображения.

Размеры, относящиеся к одной и той же части детали следует задавать на том изображении, на котором форма этой части детали и ее расположение относительно других частей детали определяются полнее и проще.

При нанесении размера радиуса перед размерным числом помещают прописную букву R (рис. 18).

Рис. 18

Размеры радиусов наружных скруглений наносят, как показано на рис. 19, внутренних – на рис. 20.

Рис. 19

Рис. 20

Если радиусы скруглений, сгибов и т. п. на всем чертеже одинаковы или какой-либо радиус является преобладающим, то вместо нанесения размеров этих радиусов на проекциях рекомендуется в технических требованиях делать запись типа: «Радиусы скруглений 4 мм», «Внутренние радиусы сгибов 10 мм», «Неуказанные радиусы 8 мм» и т. п.

При указании размера диаметра (во всех случаях) перед размерным числом наносят знак Ø, равный высоте размерного числа на чертеже.

Перед размерным числом диаметра (радиуса) сферы также наносят знак Ø (R) без надписи «Сфера» (рис. 21).

Рис. 21

Если на чертеже трудно отличить сферу от других поверхностей, то перед размерным числом диаметра (радиуса) допускается наносить слово «Сфера» или знак О, например, «Сфера Ø20», «ОR 18».

Диаметр знака сферы равен высоте размерных чисел на чертеже.

Размеры фасок под углом 45º наносят, как показано на рис. 22.

Рис. 22

Размеры фасок под другими углами указывают по общим правилам – линейными и угловыми размерами (рис. 23, а, б) или двумя линейными размерами (рис. 23, в).

а б в

Рис. 23

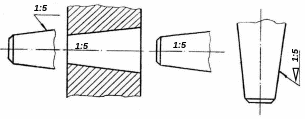

Перед размерным числом, характеризующим конусность, наносят знак , острый угол которого должен быть направлен в сторону вершины конуса (рис. 24).

Знак конуса и конусность в виде соотношения следует наносить над осевой линией или на полке линии-выноски.

Конусность по ГОСТ 8593–81 приведена в Приложении 1, табл. 1.2.

Рис. 24

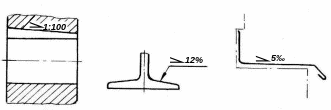

У клон поверхности следует указывать непосредственно у изображения поверхности уклона или на полке линии-выноски в виде соотношения (рис. 25, а), в процентах (рис. 25, б) или в промилле (рис. 25, в). Перед размерным числом, определяющим уклон, наносят знак , острый угол которого должен быть направлен в сторону уклона.

а б в

Рис. 25

Размеры квадранта наносят, как показано на рис. 26-28.

Выноска знака квадрата должна быть равна высоте размерных чисел на чертеже.

Рис. 26 Рис. 27 Рис. 28

Размеры нескольких одинаковых элементов изделия, как правило, наносят один раз, указывая на полке линии-выноски количество этих элементов (рис. 29, а, б).

Если одинаковые элементы изделия (например, отверстия) расположены на различных поверхностях и показаны на разных изображениях, то количество этих элементов записывают отдельно для каждой поверхности (рис. 29, в).

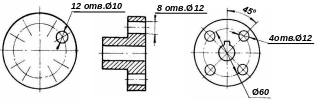

При нанесении размеров элементов, равномерно расположенных по окружности (например, отверстий), вместо угловых размеров, определяющих взаимное расположение элементов, указывают только их количество (рис. 30-32).

Размеры двух симметрично расположенных элементов изделия (кроме отверстий) наносят один раз без указания их количества, группируя, как правило, в одном месте все размеры (рис. 33, 34).

а б

в

Рис. 29

Количество одинаковых отверстий всегда указывают полностью, а их размеры только один раз.

Рис. 30 Рис. 31 Рис. 32

Рис. 33

Рис. 34

При изображении детали в одной проекции размер ее толщины или длины наносят, как показано на рис. 35.

Рис. 35

Одинаковые элементы, расположенные в разных частях изделия (например, отверстия), рассматривают как один элемент, если между ними нет промежутка (рис. 36, а) или если эти элементы соединены тонкими сплошными линиями (рис. 36, б). При отсутствии этих условий указывают полное количество элементов (рис. 36, в).

а б в

Рис. 36

Если элемент изображен с отступлением от масштаба изображения, то размерное число следует подчеркнуть (рис. 37).

При нанесении размеров деталей, подобных изображенной на рис. 38, размерные линии следует проводить в радиусном направлении, а выносные – по дугам окружностей.

Рис. 37 Рис. 38

П ри совпадении центров нескольких радиусов их размерные линии допускается не доводить до центра, кроме крайних (рис. 39).

Рис. 39

Р адиусы скруглений, размеры которых в масштабе чертежа 1 мм и менее, на чертеже не изображают и размеры наносят, как показано на рис. 40.

Рис. 40

Размеры одинаковых радиусов допускается указывать на общей полке линии выноски (рис. 41).

Допускается указывать размеры не изображенной на чертеже фаски под углом 45º, размер которой в масштабе чертежа 1 мм и менее, на полке линии-выноски, проведенной от грани (рис. 42).

Рис. 41 Рис. 42

Допускается не наносить на чертеже радиус дуги окружности сопрягающихся параллельных линий (рис. 43).

Размеры диаметров цилиндрического изделия сложной конфигурации допускается наносить, как показано на рис. 44.

Рис. 43 Рис. 44

Размеры детали или отверстия прямоугольного сечения могут быть указаны на полке линии-выноски размерами сторон через знак умножения. При этом на первом месте должен быть указан размер той стороны прямоугольника, от которой проводится линия-выноска (рис. 45).

Рис. 45

При большом количестве однотипных элементов изделия, неравномерно расположенных на поверхности, допускается указывать их размеры и количество в сводной таблице с обозначением их прописными буквами (рис. 46).

Обозначение отверстия	Кол.	Диаметр, мм
А Б	2 4	3 6,5

Рис. 46
