2. Приклад розрахунку
водовідвідної мережі міста
2.1 Вихідні дані:
Місто за кліматичними умовами відповідає місту Чернігів.
Повторюваність вітрів Таблиця 2.1
|
Пв |
Пв Сх |
Сх |
Пд Сх |
Пд |
Пд З |
Зах |
Пв З |
Січень |
10 |
10 |
11 |
12 |
14 |
14 |
16 |
13 |
Липень |
18 |
9 |
10 |
7 |
7 |
8 |
17 |
24 |

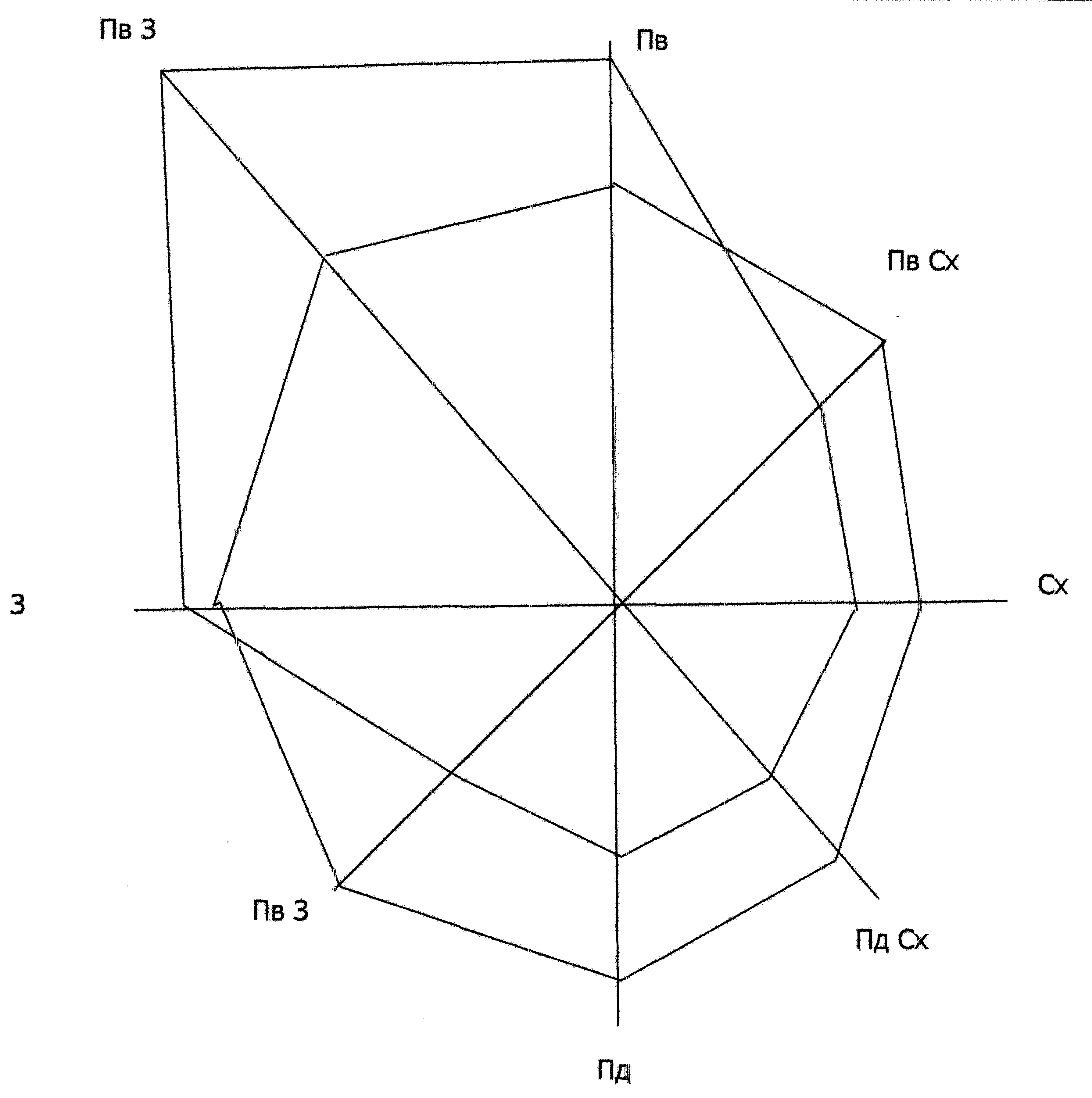

Рис.2.1 Приклад побудови рози вітрів на кресленні
2.2 Геологічний склад ґрунтів:
Рослинний куля 0 - 0,2м
Супісь 0,2 - 4,0м
Суглинок легкий 4,0 - 12,0м
Глибина залягання ґрунтових вод 4,0м
Розбиття території кварталу за родом покриття,%
Покриття:
Асфальт – 50
Бруківка – 5
Чорне щебіночне покриття – 5
Щебіночне покриття – 7
Жорствяні стежинки – 8
Газони – 25
Дані про промислові підприємства Таблиця 2.2
№ п/п |
Назва підприємства |
Кількість змін |
Кількість продукції, що виробляється |
Питоме водовідведення на одиницю продукції, м3 |
Кількість працюючих |
Відсоток працюючих у цехах з під вищеним тепловииділенням |
Відсоток тихнув хто користується душем |
|||
Одиниці виміру |
За добу |
За максимальну зміну |
Всього |
У максимальну зміну |
||||||
1
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1 |
Хімкомбінат |
3 |
Шт |
360 |
160 |
2,5 |
700 |
300 |
20 |
40 |
2 |
Хлібзвод |
3 |
Т |
160 |
60 |
4,0 |
300 |
120 |
50 |
60 |
3 |
М’ясокомбінат |
3 |
Т |
170 |
70 |
12,0 |
400 |
200 |
30 |
60 |
2.3 Щільність населення в районах, тис. Чол/км2
Ій район – 50
ІІй район – 40
2.4 Ступінь благоустрою жилої забудови (СНиП 2. 04. 02 – 84, табл. 1)
Ій район – 3
ІІй район – 2
2.4 Питоме водоспоживання згідно ступеню благоустрою району і даних експлуатації системи водопостачання міста складає:
для району І – nw1 = 300 л/доб. чол., а для району ІІ - nw2 = 210 л/доб. чол.
Враховуючи, що питоме водоспоживання дорівнює питомому водовідведенню, розраховується питомий стік для районів міста.
Ій район л/с.км2
ІІй район л/с.км2
Генплан:
Рис. 2.2
Середне водовідведення з кожного кварталу Таблиця 2.3 |
Примітка |
9 |
|
|
|
|
|
|
|
|
|
|
|
Середня витрата з кварталу, л/с |
8 |
|
19,4 |
34,7 |
|
|
19,4 |
15,6 |
9,7 |
|
|
|
|
Середня витрата, л/с |
7 |
|
116,66 |
208,32 |
325,0 |
|
38,9 |
93,3 |
58,3 |
190,5 |
515,5 |
|
|
Питомий стік л/(с.км2) |
6 |
|
173,6 |
173,6 |
|
|
97,2 |
97,2 |
97,2 |
|
|
|
|
Кількість мешканців в кварталі, чол. |
5 |
Район І |
6 * 5600 = 33600 |
6 х 10000 = 60000 |
93600 |
Район ІІ |
2 х 8000 = 16000 |
6 х 6400 = 38400 |
6 х 4000 = 24000 |
78400 |
172000 |
|
|
Щільність населення, чол/км2 |
4 |
|
50000 |
50000 |
|
|
40000 |
40000 |
40000 |
|
|
|
|
Площа, км2 |
3 |
|
0,12 х 6 = 0,672 |
0,2 х 6 = 1,2 |
1,872 |
|
0,2 х 2 = 0,4 |
0,16 х 6 = 0,96 |
0,1 х 6 = 0,6 |
1,96 |
3,832 |
|
|
Розміри кварталу |
2 |
|
400 х 280 |
400 х 500 |
Разом |
|
400 х 500 |
320 х 500 |
250 х 400 |
Разом |
По місту |
|
|
№ кварталу |
1 |
|
1…..6 |
7…..12 |
|
|
13….14 |
15….20 |
21….26 |
|
|
|
Сумарна витратат стічних вод від населення Таблиця 2.4
Район |
Площа жилих кварталів |
Щільність населення чол/км2 |
Кількість мешканців, чол |
Питоме водовідведення, л/чол.доб |
Середня величина водовідведення |
Загалні коефіцієнти нерівномірності |
Витрата |
||||||
максимальна |
мінімальна |
||||||||||||
м3/доб |
м3/г |
л/с |
Кgen max |
Kgen min |
м3/г |
л/с |
м3/г |
л/с |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
І |
1,872 |
50000 |
93600 |
300 |
28080 |
1170 |
325 |
- |
- |
- |
- |
- |
- |
ІІ |
1,96 |
40000 |
78400 |
210 |
16464 |
686 |
190,5 |
- |
- |
- |
- |
- |
- |
|
3,832 |
- |
172000 |
- |
44544 |
1856 |
515,5 |
1,5 |
0,66 |
2783,0 |
773,0 |
1224,0 |
340,0 |
За таблицею 2.5 (приведено далі) визначається водовідведення від промислових підприємств, потім дані отримані за таблицею 2.4 та 2.5 заносять до таблиці 2.6 і визначають повні витрати від міста.
Зведена відомість водовідведення Таблиця 2.6
Назва об’єкту |
Водовідведення |
||
Середньодобове, м3/добу |
Максимальне годинне, м3/годину |
Розрахункове, л/с |
|
1 |
2 |
3 |
4 |
Місто |
44544 |
2783,0 |
773,0 |
Підпр. №1 |
938,6 |
60,6 |
17,6 |
Підпр. №2 |
657 |
34 |
9,7 |
Підпр. №3 |
2068,4 |
120,2 |
33,1 |
Всього |
48208 |
|
833,4 |
Визначення водовідведення від промислових підприємств Таблиця 2.5 |
Примітка |
24 |
|
|
Розр. вит |
|
|
|
Розр. вит |
|
|
|
Розр. вит |
|
||
Розрахункова витрат, л/с |
23 |
|
|
17,6 |
|
11,08 |
|
9,7 |
|
8,7 |
|
33,1 |
|
|||
Душові води |
Секундна витрата, л/с |
22 |
2,8 |
|
2,8 |
1,8 |
|
0,97 |
|
0,7 |
|
3,3 |
|
1,7 |
||
Витрата з зміну, м3 |
21 |
7,5 |
|
|
4,9 |
|
2,6 |
|
1,9 |
|
9,0 |
|
4,5 |
|||
Кількість душових сіток |
20 |
20 |
|
|
13 |
|
7 |
|
5 |
|
24 |
|
12 |
|||
Витрата душової сітки л/год |
19 |
500 |
|
|
500 |
|
500 |
|
500 |
|
500 |
|
500 |
|||
Кількість робітників на одну душову сітку (кільк. корист. душом ) |
18 |
6/120 |
|
|
6/80 |
|
10/72 |
|
10/54 |
|
5/120 |
|
5/60 |
|||
Господарчо – фікальні води |
Максимальне водовідведення |
л/с |
17 |
0,625 |
0,234 |
0,86 |
0,42 |
0,16 |
0,16 |
0,23 |
0,12 |
0,18 |
0,36 |
0,23 |
0,18 |
|
м3/год |
16 |
2,25 |
0,84 |
|
1,5 |
0,56 |
0,56 |
0,84 |
0,42 |
0,63 |
1,3 |
0,84 |
0,66 |
|||
За зміну, м3 |
15 |
6,0 |
2,7 |
|
4,0 |
1,8 |
1,5 |
2,7 |
1,2 |
2,0 |
3,5 |
2,7 |
1,75 |
|||
Питоме водовідведення, л/робітника |
14 |
25 |
45 |
|
25 |
45 |
25 |
45 |
25 |
45 |
25 |
45 |
25 |
|||
Виробничі стічні води |
Максимальне водовідведення |
л/с |
13 |
13,9 |
|
13,9 |
8,7 |
|
8,3 |
|
6,9 |
|
29,2 |
|
20,8 |
|
м3/год |
12 |
50 |
|
|
31,25 |
|
30 |
|
25 |
|
105 |
|
75 |
|||
Коефіцієнт нерівномірності |
11 |
1 |
|
|
1 |
|
1 |
|
1 |
|
1 |
|
1 |
|||
За зміну, м3 |
10 |
400 |
|
|
250 |
|
240 |
|
200 |
|
840 |
|
600 |
|||
Питома втрата стічних вод на одиницю продукції |
9 |
2,5 |
|
|
2,5 |
|
4,0 |
|
4,0 |
|
12,0 |
|
12,0 |
|||
Одиниця виміру продукції |
8 |
Шт |
|
|
Шт |
|
Т |
|
Т |
|
Т |
|
Т |
|||
Кількість продукції яку випускають |
7 |
160 |
|
|
100 |
|
60 |
|
50 |
|
70 |
|
50 |
|||
Години роботи |
6 |
8-16 |
|
|
16-24 |
|
8-16 |
|
16-24 |
|
8-16 |
|
16-24 |
|||
Кількість робітників по змінах в цехах |
5 |
240 |
60 |
|
160 |
40 |
60 |
60 |
45 |
45 |
140 |
60 |
70 |
|||
Зміна |
4 |
Іmax |
|
|
ІІзв |
|
Іmax |
|
|
|
Іmax |
|
ІІзв |
|||
Категорія |
3 |
Зв |
Підв |
Сума |
Зв |
Підв |
Зв |
Підв |
Зв |
Підв |
Зв |
Підв |
Зв |
|||
Підприємство |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|||
№ п/п |
1 |
№1 |
|
|
|
|
№2 |
|
|
|
№3 |
|
|
Далі, за значеннями коефіцієнтів нерівномірності (табл. 1.5), на бумазі з міліметровою сіткою, будують графіки коефіцієнтів нерівномірності відносно витрат, за якими проводиться гідравлічний розрахунок мережі (рис.2.3).
Рис. 2.3
Приклад побудови графіків коефіцієнтів нерівномірності
