5. Література:
Балмасов Е. Я. Автоматическое регулирование и регуляторы. Москва, "Лесная промышленность 1978 г стор 15-20

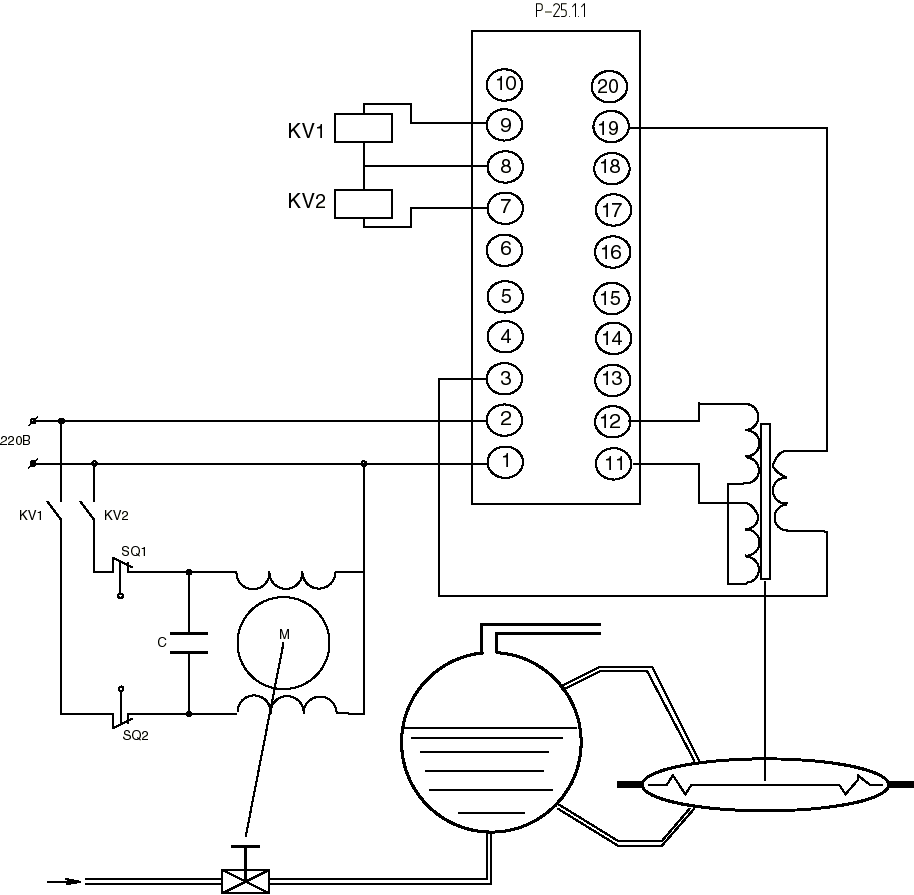

Схема дослідження
Лабораторна робота № 3
Тема: Дослідження гідравлічного об’єкта регулювання
1. Мета роботи: Розвинення практичних навиків в дослідженні об’єкту регулювання
2.Матеріальне забезпечення
Таблиця1
-
№
Найменування
Тип
Параметри
К-сть
1
Гідравлічний об'єкт управління
2
Диференційний манометр
3
Виконавчий механізм
4
Регулятор Р-25.1.1
5
Реле проміжне
6
Джерело рідини
3.Порядок виконання роботи
3.1 Ознайомитись з правилами техніки безпеки
3.2 Ознайомитись з обладнанням, записати данні в таблицю
3.3 Зібрати схему реверсивного виконавчого механізму
3.4 Закрити кран, що з’єднує джерело рідини з об'єктом управління
3.5 Підняти джерело рідини в верхнє положення
3.6 Відкрити кран, одночасно ввімкнути секундомір
3.7 Зняти залежність зміни рівня рідини в часі
3.8 Побудувати розгінну характеристику об'єкту управління
4. Оформити звіт
4.1 Побудувати розгінні характеристики об’єкту регулювання
4.2 Визначити параметри об’єкту регулювання
4.3 Зробити висновки про виконану роботу
5. Література:
Балмасов Е. Я. Автоматическое регулирование и регуляторы. Москва, "Лесная промышленность 1978 г
Таблиця дослідження
Таблиця 2
t |
|
|
|
|
|
|
|
|
|
|
|
|
|
Н |
|
|
|
|
|
|
|
|
|
|
|
|
|
Схема дослідження
Лабораторна робота № 4
Тема: Дослідження термометра опору
1. Мета роботи: Розвинення практичних навиків в дослідженні термометру опору
2.Матеріальне забезпечення
Таблиця 1
№ |
Найменування |
Тип |
Параметри |
К-сть |
1 |
Об'єкт управління |
|
|
|
2 |
Регулятор напруги |
|
|
|
3 |
Термометр опору |
|
|
|
4 |
Самопишучий прилад |
|
|
|
5 |
Секундомір |
|
|
|
6 |
Провідники |
|
|
|
