Расчет фундамента под крайнюю колонну.
4.1. Конструктивное решение.
Глубина заложения фундамента назначается не менее 0,9м. Для возможности выполнения работ нулевого цикла до установки колонн принимается фундамент с высоким расположением стакана. Отметка верха фундамента -0,15м.
Глубина заделки колонны в стакан фундамента определиться из следующих условий:
1)
2)
Бетон класса C25/30.
Продольная рабочая арматура класса S400 в растянутой зоне должна быть заведена за верхнюю грань стакана фундамента на длину не менее
Таким образом, минимальная высота фундамента Окончательно принимаем что больше и соответствует требуемой глубине заложения фундамента.
Требуемые размеры подколонника:
Принимаем размеры кратные 300мм, соответственно получим следующие размеры подколонника:
Глубина заложения фундамента d=0,15+H=1,35м
4.2. Определение нагрузок и усилий, действующих на основание и фундамент.
Расчет оснований по деформациям производится на основное сочетание нагрузок с коэффициентом надежности по нагрузке , расчет по прочности - на основные сочетания нагрузок с коэффициентом надежности по нагрузке .
Наибольшие усилия от расчетных нагрузок, передаваемых колонной в уровне верха фундамента, приведены в табл.
Таблица
Сочета ния нагрузок |
Комби нации нагру зок |
Усилия от колонны |
Vsdч*hf, кН*м |
От собственного веса стены и фундамента |
Усилия на уровне подошвы фундамента |
||||
|
|
Msdч, кН*м |
Nsdч, кН |
Vsdч, кН |
|
Gф, кН |
Gф*еw, кН |
Msd, кН*м |
Nsd, кН |
Расчётные усилия для расчёта f >1 |
1 2 3 |
272,653 -323,61 -102,133 |
1412,124 2012,9 2084,72 |
-50,362 18,97 -19,622 |
-60,434 22,764 -23,546 |
126,54 |
69,597 |
281,816 -231,249 -56,082 |
1538,664 2139,44 2211,26 |
Расчётные усилия для расчёта f =1 |
1 2 3 |
227,211 -269,675 -85,111 |
1176,77 1677,417 1737,267 |
-41,968 15,808 -16,352 |
-50,362 18,97 -19,622 |
105,45 |
57,998 |
234,847 -192,707 -46,735 |
1282,22 1782,867 1842,717 |
где - масса 1м2 стеновой панели;
- масса 1м2 остекления
- масса фундаментной балки.
Усилия, действующие относительно оси симметрии подошвы фундамента (без учета собственного веса фундамента и грунта на нем), определим по формулам:
4.3. Определение размеров подошвы фундамента.
Расчет внецентренно загруженного фундамента ведется методом последовательного приближения.
Грунтовые условия:, супесь пластичная
Удельный вес – 21.7 кН/м3;
Удельное сцепление кПа
Угол внутреннего трения

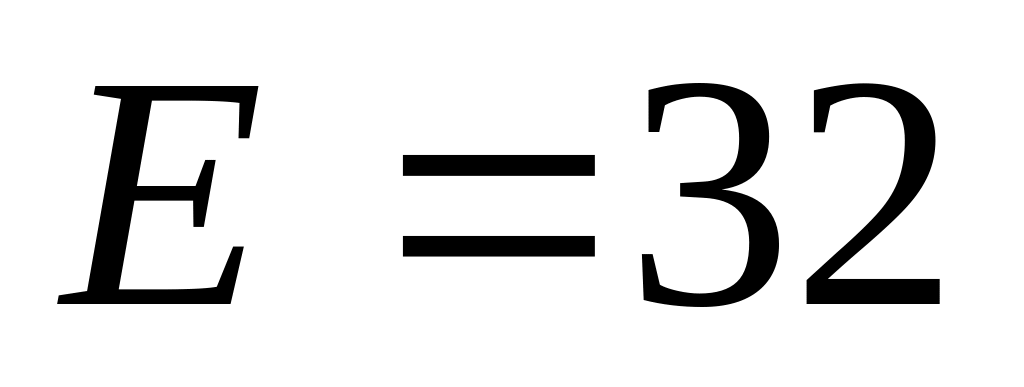

Модуль деформации МПа

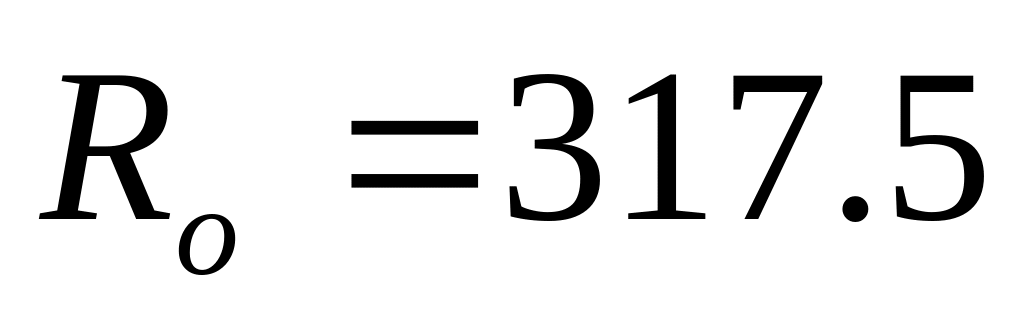

Расчётное сопротивление кПа
Первая комбинация нагрузок.
Определяем площадь фундамента по формуле:
где средний удельный вес материала фундамента и грунта;
Н – глубина заложения фундамента, считая от планировочной отметки земли около фундамента.
Назначаем соотношение сторон . Тогда . Исходя из унифицированный размеров назначаем l=2,7 м и b=2,1 м Площадь фундамента будет равна: .
Определяем расчётное сопротивление грунта основания:
,
где - коэффициенты условий работы, принимаем по табл. 15 ,[4] ( для пластичной супеси , при ).
по [4], т.к. прочностные характеристики приняты на основе статических данных;
по табл. 16, [4], при ;
, т.к.
осреднённое значение удельного веса грунта, залегающего ниже подошвы фундамента на ;
осреднённое значение удельного веса грунта, залегающего выше подошвы фундамента;
, т.к. здание без подвала
Уточняем значение при Принимаем b=1,8м.,

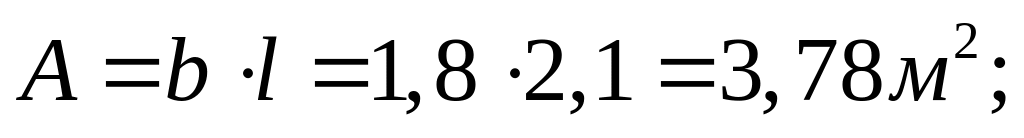

Тогда характеристики подошвы фундамента будут следующие:
принимаем
Определяем при
Определим напряжения в грунте:

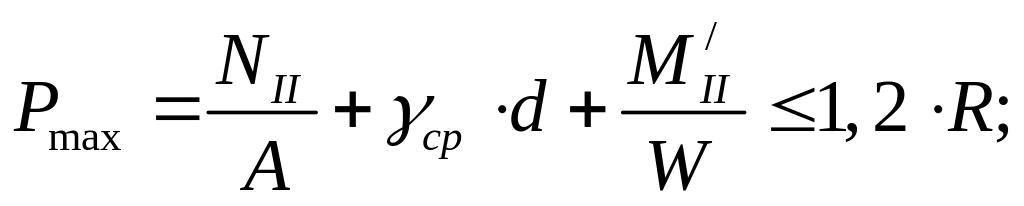

При расчёте внецентренно нагруженных фундаментов должны выполняться следующие условия:
Условие не выполняется , поэтому увеличиваем размеры фундамента.
Принимаем
Определяем при
Определим напряжения в грунте:
Условие не выполняется , поэтому увеличиваем размеры фундамента.
Принимаем
Определяем при
Определим напряжения в грунте:
Несмотря на большие недонапряжения окончательно принимаем , т.к другие размеры дают ещё большие недонапряжения либо перенапряжения.
Вторая комбинация нагрузок.
Проверим на данную комбинацию фундамент с полученными раннее размерами.
Определяем при

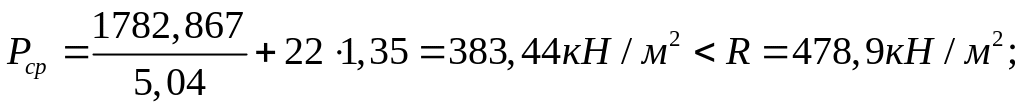

Определим напряжения в грунте:
Т.к. данные комбинации нагрузок являются наиболее невыгодными, то проверять третью комбинацию не целесообразно.
