3.6. Подбор технологического оборудования участка кузовного ремонта и окраски
Таблица 3.5 – Ведомость технологического оборудования на кузовном участке
№ |
Наименование и техническая характеристика оборудования. |
Ед. изм. |
Кол-во |
Цена, руб. |
1 |
Электронная измерительная система геометрии кузова автомобилей Siver Data. Россия, ф. «Сивер» |
|
1 |
560000 |
2 |
Подъемник электрогидравлический ассиметричный. Груз-ть, т. 4. Макс. высота подъема от уровня пола, мм. 2003. Габариты, мм. 3489*3474. США, ф. «Rotary». |
|
1 |
185 000 |
3 |

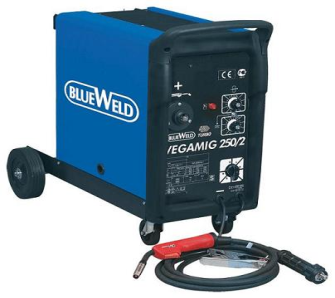

Полуавтомат сварочный. Передвижной. Габариты, мм. 830*400*730. Италия, ф. «Telmiq» |
|
1 |
38800 |
4 |
Стол для правки лицевых деталей кузова. Габариты, мм. 1300*1000*1035. Самоизготовление |
- |
1 |
- |
5 |

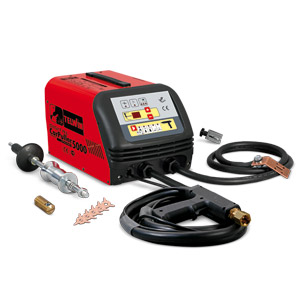

Аппарат точечной сварки. Габариты, мм. 360*280*320. Италия, ф. «Cobora» |
|
1 |
44000 |
6 |
Окрасочно-сушильная камера Nova Verta. Gозволяют производить покраску изделий и последующую сушку при повышенной температуре, обеспечивают отличное качество лакокрасочных покрытий. |
|
3 |
120000 |
7 |
Угловая зачистная машинка. Италия, ф. «USAG» |
|
4 |
13400 |
8 |
Домкрат подкатной Blackhawk 66023 Домкрат подкатной гидравлический, высокого подъёма |
|
2 |
28000 |
9 |
Шлифмашинка пневматическая. Диаметр круга, мм. 76/102/127. Италия, ф. «USAG» |
| &md5=1c55c89e78fb1d6d58ed7b9dbebb8f10"> |
4 |
13200 |
10 |

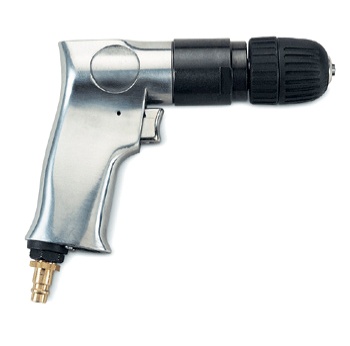

Пневмодрель для высверливания точечной сварки. Германия, ф. «Rodcraft». |
|
4 |
10000 |
11 |

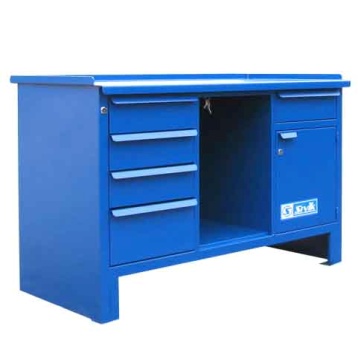

Верстак слесарный двухтумбовый. Габариты, мм. 1500*650*770. г. Омск, ф. «Сивик» |
|
3 |
12000 |
12 |
Тележка платформенная. Груз-ть, кг. 300. Габариты, мм. 850*650*1000. Белоруссия, ф. «Крок» |
- |
2 |
3800 |
13 |
Гайковерт пневматический, Италия, ф. «USAG». |
|
1 |
30000 |
14 |

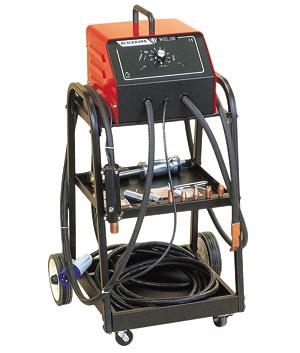

Аппарат для исправления скрытых полостей Blackhawk WEL 100 Предназначен для выпрямления скрытых полостей при помощи обратного молотка. Он напрямую подключён к аппарату (длина кабеля - 2 м). Выпрямление осуществляется электродом, жёстко связанным с обратным молотком. Питание: 380 В, монофазное, 50/60 Мгц. |
|
1 |
37000 |
15 |

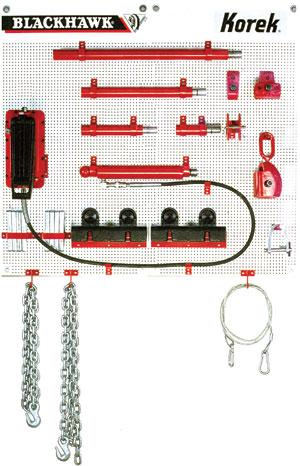

Набор аксессуаров с векторным выпрямителем Blackhawk AFM 131 A Набор для вытяжки элементов кузова |
|
2 |
13000 |
16 |

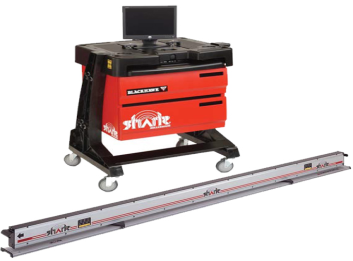

Диагностические стойки Blackhawk Shark Устанавливаются под переднюю и заднюю ось автомобиля, регулируются по ширине базы.
|
|
1 |
18000 |
17 |
Гайковерт пневматический, Италия, ф. «USAG». |
|
1 |
30000 |
18 |

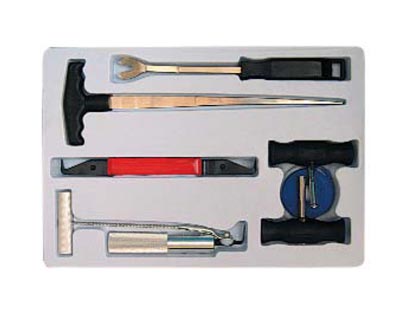

Набор инструментов для снятия стекол. Применяется для снятия стекол на всех типах автомобилей (6 предметов). Тайвань, ф. «KT Tools» |
|
1 |
1500 |
19 |
Краскопульт SATA jet 1000 B Рекомендуемое входное давление (бар):2,0 Расход воздуха (л/мин): 350 Расстояние до окрашиваемой поверхности (см):13-17 Объем пластикового бачка (л): 0.6 Вес (кг): 0.530 |
|
4 |
11000 |
20 |
Рихтовочная станция Stanzani Станция включает сервисную тележку с инструментальной доской и полками и различные приспособления для рихтовки |
|
1 |
24000 |
21 |

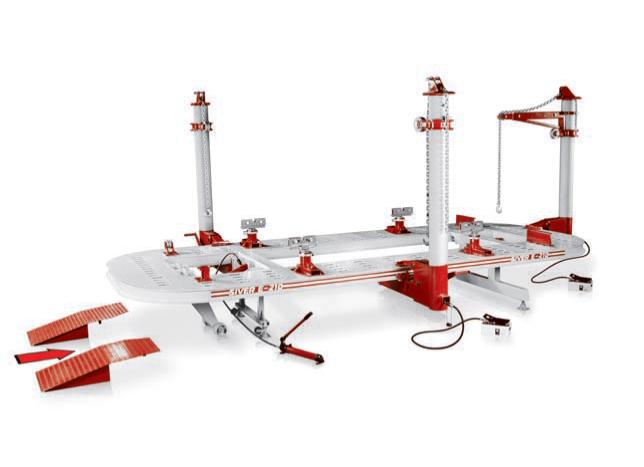

Рихтовочный стенд. Для правки поврежденных кузовов легковых автомобилей. Siver E -205
|
|
1 |
355000 |
