III. Приборы и оборудование, используемые в работе
1. Задающий генератор Г6-27.
2. Электронный осциллограф С1-55 или С1-69.
3. Схема в сборе, с наборами r¸L¸C элементов. Для выполнения работы могут использоваться два стенда: переносной, схема которого представлена на рисунке 3, и стационарный (Рис. 4), каждый из них имеет свой набор элементов, параметры которых приведены в таблице 1.
Таблица 1.1
|
Стационарный стенд |
Переносной стенд |
||||
R, к0м |
L, мГн |
С, мкФ |
R, кOM |
L, мГн |
С, мкФ |
|
1 |
0,1 |
19 |
0,1 |
0,1 |
70 |
1 |
2 |
0,49 |
463 |
0,25 |
1 |
100 |
1 |
3 |
1 |
1,2 |
10 |
10 |
500 |
3 |
4 |
— |
— |
— |
100 |
4500 |
5 |
5 |
— |
— |
— |
1000 |
— |
10 |
R¢ |
— |
7,5 кОм |
||||
RP |
512 Ом |
10 кОм |
Диоды Д1-КД02, Д2-КД202 или сходные с ними по мощности.

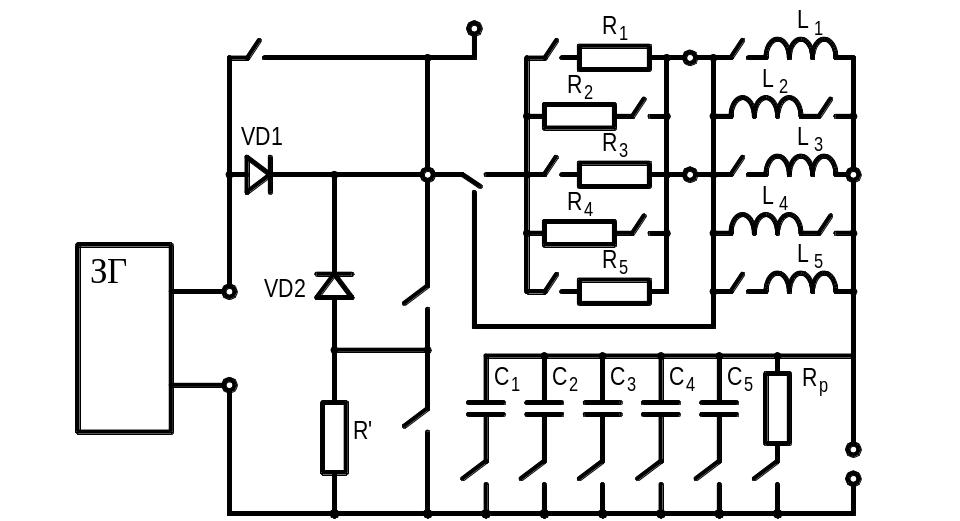

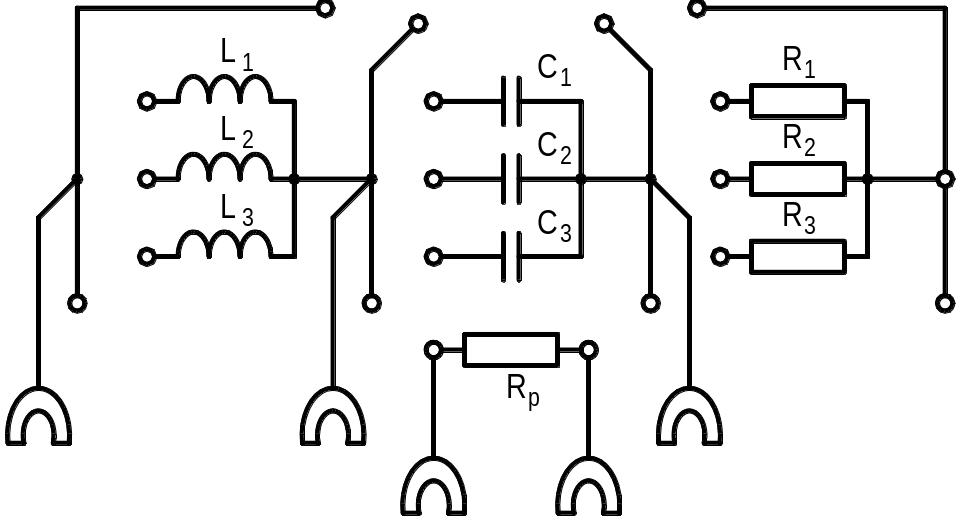

Рис. 1.3. Переносной стенд
Рис. 1.4. Стационарный стенд
IV. Программа и порядок проведения работы
1. Ознакомиться с основными теоретическими положениями в пункте II.
2. Вычертить схему опытной установки и указать на ней параметры r¸L¸C элементов. Для трёх случаев набора элементов: r¸L, r¸C, r¸L¸C.
3. Уточнив у преподавателя рабочую частоту задающего генератора fз.г. (50, 100, 150, 200, 250 Гц), рассчитать длительность прямоугольного импульса напряжения в соответствии с выражением:
,
(1.41)
а затем оценить приемлемое значение постоянной времени электрической цепи, при котором переходный процесс будет заканчиваться до появления нового импульса напряжения,
.
(1.42)
Например, при fз.г. = 200 Гц, tимп = 0,005 с, а t = 0,0005 с, при частоте fзг = 10 Гц, tимп = 0,1 с, а t = 0,001 с.
4.
Используя (42) и известные соотношения
– в случае r¸L
цепи и
в случае r¸C
цепи, задавая один из параметров схемы,
рассчитать недостающий, например, tи
= 0,005 с, tL
= 0,0005 = L/50, откуда L = 0,025 Гн = 25 мГн или (tи
= 0,1 с, tC
= 0,01 = 500*С, откуда С =
0,01/500 = 2*10-5 Ф =
20 мкФ.

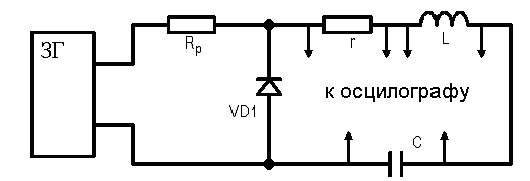

5. Установить необходимые r¸C и r¸L параметры на схеме, подключить ЗГ и осциллограф согласно рис. 1.5 или рис. 1.8 и исследовать ход кривых падения напряжений на конденсаторе, индуктивности и активном сопротивлении.
Рис. 1.5

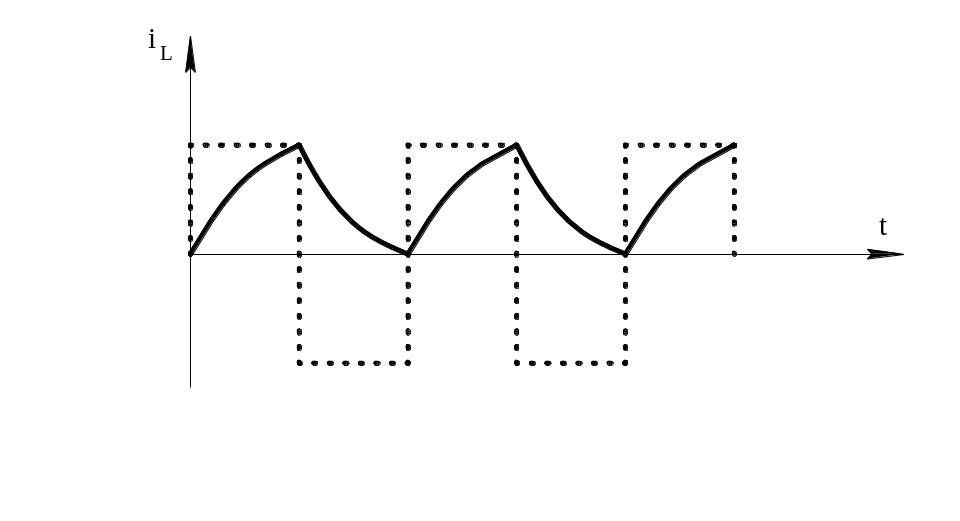

Рис. 1.6. Кривая тока в цепи r¸L

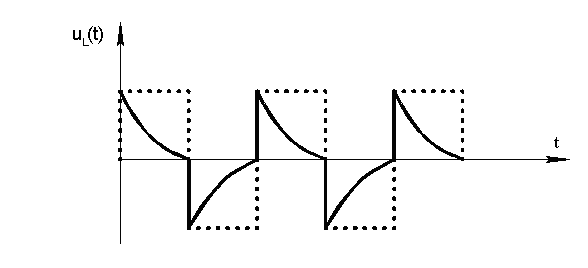

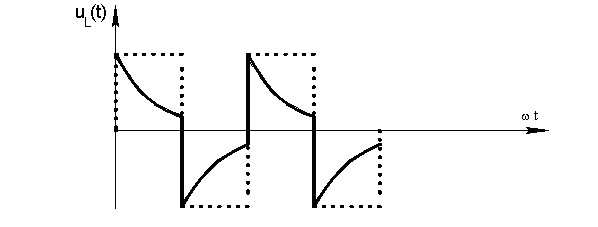

Рис. 1.7. Кривая падения напряжения в индуктивности цепи
Рис. 1.8

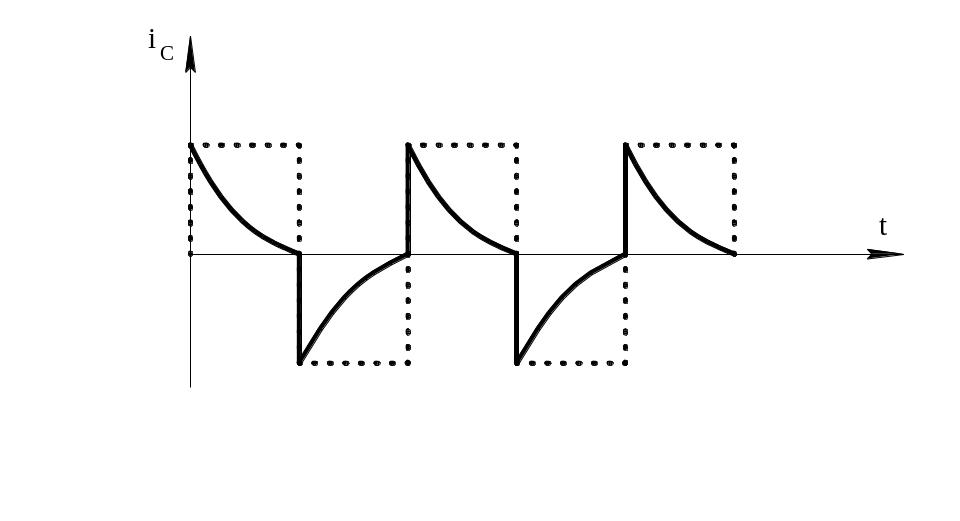

Рис. 1.9. Кривая тока в r¸C цепи

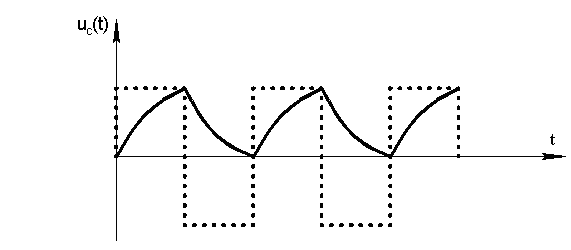

Рис. 1.10. Кривая падения напряжения в емкости цепи
Замечание: кривая падения напряжения в активном сопротивлении подобна кривой тока в цепи, а, следовательно, и кривой тока в индуктивности.
Используя выражение
,
а также
,
(1.43)
получаем соотношения
,
(1.44)
с помощью которых можно подбирать параметры r¸L¸C элементов, при которых в r¸L¸C цепи, представленной на рис. 1.11 можно реализовать апериодический, критический или колебательный режим переходного процесса.

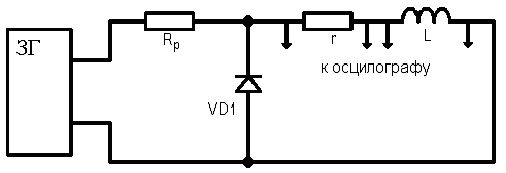

Рис. 1.11
Например, пусть fз.г..= 100 Гц, тогда tи = 0,01 с, а t = 0,001 с. Принимаем L = 68 мГн, тогда r = 2L/0,1tи = 136*10-3 Гн/0,001 с = 136 Ом, но в соответствии с (1.44) получаем, что C > 4L/r2 = (0,1 tи)2 = 10-6 Ф = 1 мкФ.
Рис. 1.12. Апериодический режим переходного процесса в r¸L¸C цепи
Таким образом, получаем, что при r = 136 Ом, L = 68 мГн, C > 1 мкФ и fзг = 100 Гц, в r¸L¸C цепи будет возникать апериодический переходный процесс, который должен полностью заканчиваться в течение одного периода наблюдения «T», то есть до подачи на схему следующего импульса.
При C = 1 мкФ в r¸L¸C цепи возникает критический переходный процесс, при C < 1 мкФ – колебательный переходный процесс.
Рис. 1.13. Критический апериодический переходный процесс в r¸L¸C цепи

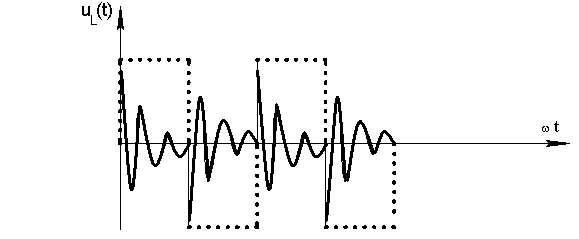

Рис. 1.14. Колебательный переходный процесс в r¸L¸C цепи
6. Подключив осциллограф к резистору r1,2,3 снять осциллограмму падения напряжения ur(t) º iL(t), а затем подключив осциллограф к конденсатору снять осциллограмму uC(t) или к индуктивности (по требованию преподавателя) и снять осциллограмму uL (t).
7. Данные (r, L, C) по переходным процессам занести в таблицу 1.2.
Таблица 1.2
№№ опыта |
Параметры цепи |
|||
r, Ом |
L, мГн |
C, мкФ |
r¢, кОм |
|
1. |
|
|
¾ |
|
2. |
|
|
¾ |
|
3. |
|
¾ |
|
|
4. |
|
¾ |
|
|
5. |
|
|
|
|
6. |
|
|
|
|
