Феррорезонанс напряжения.
Цель работы
Целью работы является экспериментальное исследование явления феррорезонанса напряжений.
Теоретические положения
Феррорезонанс напряжений возможен в цепи, содержащей последовательно соединённую нелинейную катушку индуктивности с замкнутым ферромагнитным сердечником и линейный конденсатор (рис. 6.1).
Рис. 6.1
Явление феррорезонанса напряжений обусловлено взаимной компенсацией падений напряжений на нелинейной индуктивности и линейной ёмкости.
В линейных цепях с последовательным соединением индуктивности и емкости режим резонанса достигается изменением или частоты питающего напряжения, или изменением L или C параметров.
В последовательной LC цепи, содержащей катушку с замкнутым стальным сердечником, величина индуктивности может изменяться при изменении тока, протекающего через катушку; т.к. из-за насыщения магнитопровода изменяется его магнитная проницаемость(µ)
,
где µ0 – абсолютная магнитная проницаемость вакуума; ω –число витков; S и ℓс – сечение сердечника и его длина.
Необходимо отметить, что нелинейная зависимость между магнитной индукцией “В” и напряжённостью магнитного поля “H” в замкнутом сердечнике катушки приводит к искажению формы кривой тока в цепи. Поэтому падения напряжений на катушке Uк и на конденсаторе Uc также будут несинусоидальные. Учитывая, что приборы электромагнитной системы измеряют действующее значение тока и напряжения эквивалентной синусоиды, - при исследовании явления феррорезонанса считают напряжения и токи условно синусоидальными.

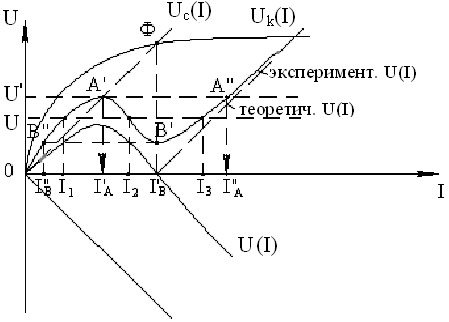

Режим феррорезонанса напряжений иллюстрируется соответствующей вольт-амперной характеристикой (ВАХ) представленной на рис. 6.2.
Uс(I)
Рис. 6.16
Здесь Uк(I) – ВАХ дросселя, Uс(I) – ВАХ конденсатора.
Результирующее напряжение U(I) можно найти, сложив алгебраически напряжения Uк и Uс:
.
Режим феррорезонанса наступит при равенстве реактивной составляющей напряжения на катушке UL и напряжения на емкости Uс: UL = Uс. Если нас интересует только величина напряжения, не учитывая знака угла сдвига фаз, то часть кривой результирующего напряжения U, лежащей ниже оси абсцисс, можно перенести вверх, построив ее зеркальное изображение (пунктир) относительно оси абсцисс. В действительности экспериментальная кривая результирующего напряжения пойдет выше из-за потерь в сердечнике катушки и вследствие несинусоидальности тока и напряжений.
При плавном повышении напряжения U от 0 до U ток в цепи будет увеличиваться до значения, соответствующего точке A; при дальнейшем незначительном увеличении напряжения последует резкое скачкообразное увеличение тока до значения, соответствующего точке A кривой U(I), а затем увеличение тока в цепи будет опять происходить плавно с ростом напряжения. Если теперь начать понижать напряжение, то ток будет плавно уменьшаться до значения, соответствующего точке B кривой U(I). Из этой точки снова последует скачок тока до значения, соответствующего точке B. Отмеченные скачки тока сопровождаются изменением фазы тока на 180 от +90 до –90, при этом реакция цепи меняется с индуктивной на ёмкостную и наоборот, от –90 до +90, когда реакция цепи меняется с ёмкостной на индуктивную, что получило название «опрокидывания фазы» или «триггерного эффекта».
Точка “Ф” на кривой U(I) является точкой феррорезонанса, так как в этой точке реактивные составляющие напряжений на катушке и конденсаторе взаимно компенсируются.
Для того чтобы рабочая точка плавно перемещалась по вольт-амперной характеристике, необходимо подключать феррорезонансную последовательную цепь к источнику тока, то есть регулируемому источнику с высоким выходным сопротивлением.
