III. Приборы и оборудование, используемые в работе

3.1. ЛАТР – 2М.

3.2. Нелинейный дроссель (коричневый блок).

3.3. Магазин емкостей.

3.4. Вольтметр Э59 (75-150-300-600) – 3 шт.

3.5. Амперметр Э59 (0,25-0,5-1,0) – А₁.

3.6. Амперметр Э59 (2,5-5,0) – А₂.

3.7. Ваттметр.

3.8. Ключ.

3.9. Соединительные провода.

3.10. Реостат 100 Ом.

IV. Программа и порядок проведения работы

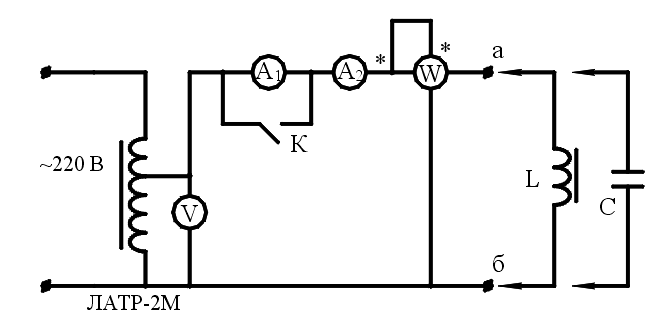

4.1. Собрать схему представленную на рис. 6.2 для снятия вольт-амперных характеристик нелинейного дросселя и линейного конденсатора. Ключ «К» шунтирует амперметр, измеряющий ток до 1 А.

Рис. 6.3

Предъявить схему для проверки преподавателю или лаборанту.

4.2. Снять вольт-амперную характеристику дросселя, для чего подключить его к зажимам «а-б». При помощи ЛАТРа изменять напряжение U_к на катушке L таким образом, чтобы ток увеличивался плавно от 0,05 А до 2 А. Снять 8-10 точек, особенно подробно в начальной части, примерно до 0,35 А. Для измерения потерь в обмотке и в сердечнике катушки в схему включен ваттметр. Данные занести в таблицу 6.1, по ним рассчитать для дросселя:

Таблица 6.1

Нелинейный дроссель									Конденсатор
Измерено			Вычислено						Измерено
Vк	I	P	cos	z	r	x	Uа	UL	UC	I
В	А	Вт		Ом	Ом	Ом	В	В	В	А

4.3. Снять ВАХ конденсатора (установив в «магазине» конденсаторов значение емкости 15-20 мкФ), для чего подключить выбранный конденсатор к зажимам «а-б». Убедиться в том, что конденсатор можно считать идеальным (P_w = 0). Так как конденсатор линейный, можно ограничиться тремя точками измерений (например, при значениях тока I = 0,25 А; 0,5; 1,0 А).

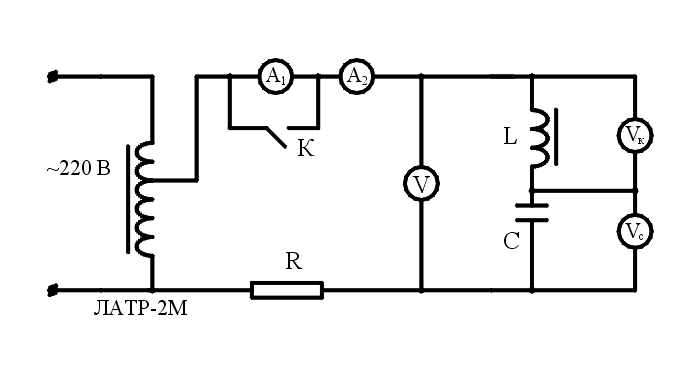

4.4. Собрать схему для снятия ВАХ последовательной феррорезонансной цепи (рис.6.4). Для уменьшения триггерного эффекта включить последовательно с LC цепочкой сопротивление R = 100 Ом.

Рис. 6.4

При помощи ЛАТРа изменять напряжение U на участке LC цепочки таким образом, чтобы ток плавно изменялся от 0,05 А до 2 А. Снять 8-10 точек (2-3 точки на участке 0-A; 2-3 на участке A-B; точно отметить точку феррорезонанса B и 2-3 точки выше B). Для определения напряжений на катушке и конденсаторе включены вольтметры U_к и U_c. Данные занести в таблицу 6.2.

Таблица 6.2

Измерено
№ п/п	Vк	I	Vс	V
	В	А	В	В
1
2
….

4.5. По данным таблицы 6.1 построить графики:

_{Uк(I); UL(I); UC(I).}

4.6. По данным таблицы 6.2 построить графики:

_{Uк(I); UL(I); UC(I).}
