Визначення основних параметрів
На підставі проведених досліджень - кавітаційних випро-бувань лопатевого насоса - визначаються наступні основні параметри: напір Н, подача Q, потужність N, температура tº, кавітаційний запас у кожному з дослідів ∆h.
Визначення напору насоса. Напір насоса Н, м, визначається за формулою:
,
де: М - показники манометра, м; V - показники вакуумметра, м;
z1 - висота положення вакуумметра, м; z2 - висота положення манометра, м.
Визначення подачі насоса. Подача (продуктивність) насоса Q, л/с, визначається об'ємним способом:
,
де: W - об'єм мірного бака, л (W=46,8 л); Т - час наповнення об'єму Т, с, (визначається секундоміром).
Визначення потужності насоса. Потужність на валу насоса N, кВт, визначається за формулою:
,
де: N0 – потужність, споживана електродвигуном з мережі (замірюється ваттметром); ηдв – ККД електродвигуна (визна-чається за його характеристикою залежно від навантаження).
Визначення кавітаційного запасу. Кавітаційний запас ∆h, м, визначається за формулою:
- - - ,
де: P6 – барометричний тиск, залежно від висоти установки насоса над рівнем моря, м; V - показання вакуумметра, м;
- швидкісний напір в усмоктувальній трубі у входу в насос, м; Pп – тиск насичених пар (пружність насиченої пари), визначається за табл. 2.2, залежно від температури.
Таблиця 2.1.
Барометричний тиск
Висота над рівнем моря, м |
60 |
80 |
100
|
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1500 |
2000 |
Атмосферний тиск, м |
11,3 |
10,3 |
10,2 |
10,1 |
10,0 |
9,8 |
9,7 |
9,6 |
9,5 |
9,4 |
9,3 |
9,2 |
8,6 |
8,4 |
Таблиця 2.2
Тиск насиченої пари залежно від температури
Температура t, 0С |
5 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
Тиск насиченої пари, Pп, м |
0,009 |
0,12 |
0,24 |
0,43 |
0,75 |
1,25 |
2,02 |
3,17 |
4,82 |
7,14 |
10,33 |
Побудова кавітаційної характеристики
В результаті обробки експериментального матеріалу каві-таційних випробувань для кожного режиму роботи насоса одержують кавітаційну характеристику, що являє собою залежність напору та потужності від кавітаційного запасу:
і , при постійній частоті обертання робочого колеса n і подачі Q (n=const, Q= const) (див. рис. 2.2).

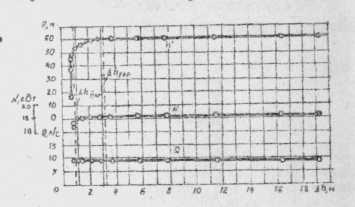

Рис. 2.2. Кавітаційна характеристика насоса
При більших кавітаційних запасах кавітаційні явища відсутні й величини напору Н, потужності N від кавітаційного запасу не залежать. На графіку Н - ∆h, N - ∆h лінії Н=f1 (∆h) і N=f2 (∆h) (осереднюючі дослідні крапки) горизонтальні.
Виникнення кавітації приводить до зменшення напору Н і потужності N насоса: лінії Н=f1 (∆h) і N=f2 (∆h) викривляються. Режим, при якому починається спадання напору та потужності, що відбивається на графіку Н - ∆h, N - ∆h, називають кавітаційним запасом ∆hкр.
Щоб насос не працював у режимі кавітації, призначають невелике перевищення припустимого кавітаційного запасу над критичним:
.
Припустима висота усмоктування:
,
де: Р1 – тиск в усмоктувальній трубі у входу в насос, м;
hw вс - втрати напору в усмоктувальній трубі, м.
Для контролю за кавітаційними умовами роботи насоса, за допомогою вакуумметра, визначають величину вакууму на вході в насос - вакуумметричну висоту усмоктування:
.
Результати досліджень - кавітаційних випробувань лопатевого насоса заносяться в табл.2.3 й обробляються.
Таблиця 2.3.
