3. Збирання навантажень на бурову вежу
3.1. Класифікація навантажень
До постійних відносяться такі навантаження, що діють на конструкцію безперервно з часу її виготовлення:
Власна вага несучих та огороджуючих конструкцій споруди F4. В курсовому проекті власну вагу вежі можна приймати в межах 16...100 т.
Тимчасовими називаються навантаження, які дють лише певний час. За тривалістю дій тимчасові навантаження поділяються на довготривалі, короткочасні, особливі.
До довготривалих навантажень належать:
вага стаціонарного обладнання (кронблок) F5;
навантаження від складування свічок.
Короткочасні навантаження на бурову вежу складають:
вага талевої системи F1;
навантаження на гак F2;
натяг ведучої та нерухомої струни канату F3;
тиск вітру W,Wсв.
В свою чергу всі навантаження на бурову вежу поділяють на горизонтальні та вертикальні.
3.2. Вертикальні навантаження
Вертикальне навантаження F, яке діє на підкронблочну раму вежі вираховують для двох випадків (Рис.3.2):
1) гак нерухомий
2) при русі гака
де F1-навантаження від ваги талевої системи (гак, талевий блок, канат тощо); F2-максимальне навантаження на гак; F3-зусилля в нерухомій та ведучій струні канату; F5-навантаження від ваги кронблоку; f-коефіцієнт надійності по навантаженню (приймається згідно [2]); uтс-число струн в оснастці(кратність поліспасту); тс-к.к.д. талевої системи.
Навантаження F1 від ваги талевої системи (вагою штропів та елеватора можна знехтувати)
де Gг,Gв- відповідно вага гака(гакоблока) та вага вертлюга по табл.2.3-2.5; Gтк-вага талевого канату.
Gтк=lткgтк.
lтк=lбuтс.
Тут lтк-довжина талевого канату в оснастці nxn між талевим блоком та кронблоком; lб-відстань між кронблоко і талевим блоком в нижньому положенні гака.
3.3. Горизонтальні навантаження
На вежу діють слідуючі горизонтальні навантаження:

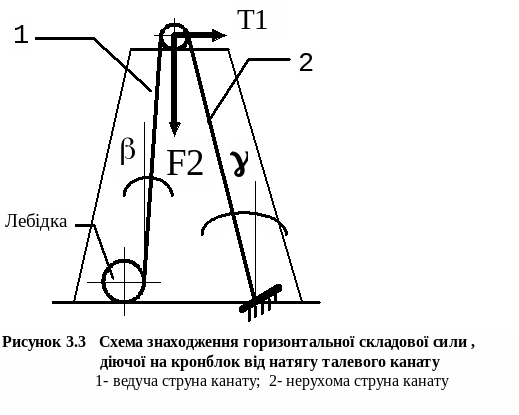

Т1 горизонтальна складова сили, діючої на кронблок від натягу ведучої та веденої струни талевого канату;
Т2 горизонтальна сила від ваги свічок, встановлених за палець;
W вітрові навантаження на вежу;
Wcв вітрові навантаження на повний комплект свічок .
гак нерухомий
при русі гака
де і кути відповідно між ведучою і нерухомою струнами канату та вертикальною вісю вежі.
Якщо струни закріплені по різні боки вісі вежі,то береться знак «мінус», якщо з одного боку у лебідки,то «плюс».

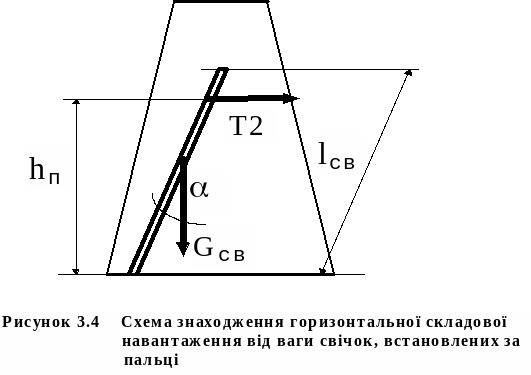

Горизонтальна сила Т2 від ваги свічок (рис.3.4)
де Gсв-загальна вага свічок на підсвічнику; lcв-довжина свічки; hп-висота пальців відносно підсвічника; -кут нахилу свічки до вертикалі (=2...4).
Вітрове навантаження на вежу залежить від природно-кліматичних умов, в яких експлуатується бурова установка і визначається як сума середньої(статичної) та динамічної складових.
Нормативне значення статичної складової вітрового навантаження wm залежить від висоти над поверхнею землі та визначається за виразом
де Wo-нормативне значення вітрового тиску; к-коефіцієнт, що враховує зміну вітрового тиску по висоті 2,п.6.5;
с-аеродинамічний коефіцієнт (для кутових профілів С=1.4, для труб С=1).
Нормативне значення вітрового тиску Wo згідно норм РТМ 26-02-6-68(Руководящий технический материал на проектировние буровых вышек) для розрахунків бурових веж значення вітрового тиску приймають незалежно від місця експлуатації:
w0=0.700 кПа -для неробочого стану;
w0=0.250 кПа -для робочого стану;
w0=0.150 кПа -для монтажно-транспортного стану.
Нормативний напор вітру w0 до висоти 10 м над поверхнею землі буде постійним; вище вітрове навантаження змінюється по лінійному закону (табл.3.1).
Таблиця 3.1 Значення коефіцієнта К
Висота надповерхнею землі, м |
< 10 |
20 |
40 |
60 |
Коефіцієнт К |
1 |
1.25 |
1.5 |
1.7 |
Значення вітрового тиску на вежу W знаходять по формулам
W = (Wi’ + Wi’’)
Wi’’= 0.7W’.
Тут Wi’,Wi’’-навантаження на вітрову та завітрову частину i-ої секції вежі відповідно; Wбал - навантаження на балкон
верхового робітника; кі - середнє значення коефіцієнта к по висоті i-ої секції вежі; Аі - загальна площа грані i-ої секції; = 0.15...0.2 - коефіцієнт заповнення панелі (для обшитої частини вежі =1).
Методика обчислення кi для різних випадків епюри к надано в [3,c.15-17].
При швидкостях вітру до 110 км/год також враховують вітрове навантаження, діюче на поверхню повного комплекту свічок, що стоять за пальцем. Для цього необхідно визначити площу бурильних труб, сприймаючих вітрове навантаження
Тоді навантаження на повний комплект свічок
де кекв - середнє значення коефіцієнта к на ділянці lcв.

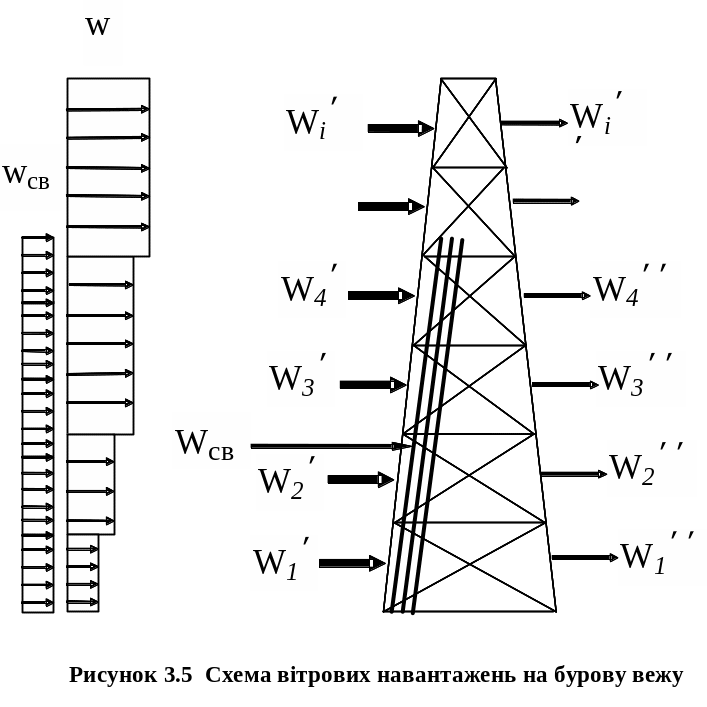

В загальному вигляді розрахункова схема вітрового навантаження на вежу показана на рис.3.5.
