4.2. Зусилля в ногах вежі
Повне зусилля в нозі бурової вежі від вертикального та горизонтального навантаження дорівнює
N1i повздовжні зусилля в нозі вежі від вертикальних навантажень Fi, які розподіляються рівномірно між окремими ногами вежі
N2i повздовжні зусилля в нозі вежі від горизонтальних навантажень Тi(крім вітрових), викликані перекидаючим моментом
Тут Мi,Ni-згинаючий момент, та повздовжнє зусилля в розрахунковому перерізі; b - відстань між осями суміжних ног вежі; - кут нахилу ноги вежі до вертикалі(рис 4.2).

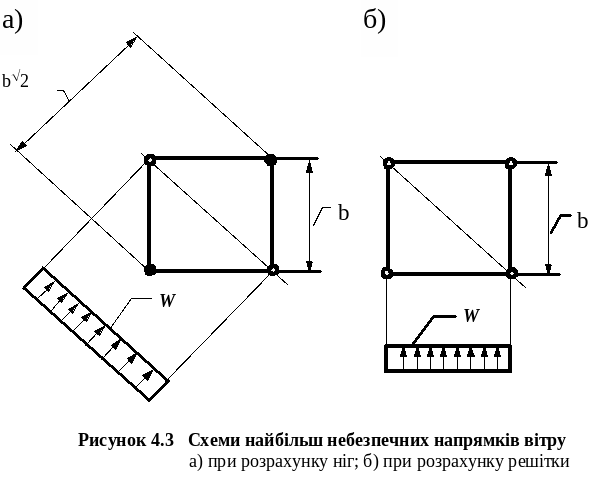

Максимальне зусилля N2i в нозі вежі від вітру будуть коли навантаження спрямовано на ребро вежі і в роботу на згин включаються тільки два пояси (див. рис. 4.3,а)
4.3. Зусилля в решітці
Решітка вежі складається з поясів та розкосів, які розраховують на Qmax, тобто більшу із двох поперечних сил: Q - дійсної, визначеної із розрахунку вежі та Qfic - умовної поперечної сили. При виконанні практичних розрахунків можна приблизно прийняти
де N- найбільше повздовжнє зусилля в вежі із табл.4.1.
Пояса решітки. Зусилля в поясі решітки становить
Nп=Qmax/2.
Розкоси. Для підвищення просторової жорсткості вежі приймають хрестову решітку, при навантаженні якої один розкіс розтягується, а другий стискається. При розрахунках до уваги беруть тільки розтягнутий елемент - стиснутий розкіс решітки умовно виключають з роботи, що дозволяє зменшити переріз елементів.Розрахунок розкосів виконують на сумарне зусилля від поперечної сили Qmax та обмину ніг вежі повздовжньою силою N.
Від поперечної сили зусилля стиску-розтягу в розкосах становить
Npt=Qmax/(2sin),
де - кут між розкосом та ногою вежі (див.рис 4.2).
Підкреслимо, що для розрахунків використовують тільки зусилля розтягу.
Від сили обмину ніг вежі решіка стискається; при цьому зусилля в елементах решітки можна вирахувати по наближенній формулі
Spc=(N/A)cos2.
Оскільки для зменшення власної маси вежі решітку проектують із круглої сталі, необхідно, щоб зусилля стиску від обмину не перевищувало розтягуючі зусилля від поперечної сили Qmax для будь-якої комбінації навантажень на вежу. Для надійного дотримання такої умови розкоси попередньо розтягують. В курсовій роботі сила попереднього натягу розкосів може становити
Npp = 10...30 Кн.
Отже, розрахункове зусилля в розкосі решітки вежі буде
Np = Npp + Npt.
При цьому необхідно перевірити, щоб частка зусилля від обмину не перевищувала сумарне розтягуюче зусилля.
/Np/ > /Spc/.
5. Добір перерізу елементів вежі
Вихідними даними для конструктивного розрахунку несучої здатності елементів вежі є максимальні значення згинаючого моменту М, повздовжнього зусилля N та поперечної сили Q, взяті з таблиці 4.1.
Розрахунок вежі виконують за таких допущень:
В цілому вежа праює як позацентрово-стиснута конструкція.
Кожна нога вежі розглядається як центрово-стиснутий елемент.
Решітка та пояса вежі сприймають розрахункову поперечну силу(більшу з фактично визначеної Q або умовної Qfic).
Хрестова решітка має попередні напруження від натягу розкосів, що перевищують стискаючі робочі напруження від обмину ніг вежі та розрахункової поперечної сили.
