Сборник стандартов

Система стандартов безопасности труда. М.: Издательство стандартов, 2002 г., 102 с.; 29 см – межгосударственные стандарты. Содерж.: 16 доп., 1231 экз.
Единая система конструкторской документации. Основные положения. Сборник. Издание официальное. М. Госстандарт 1983 г.

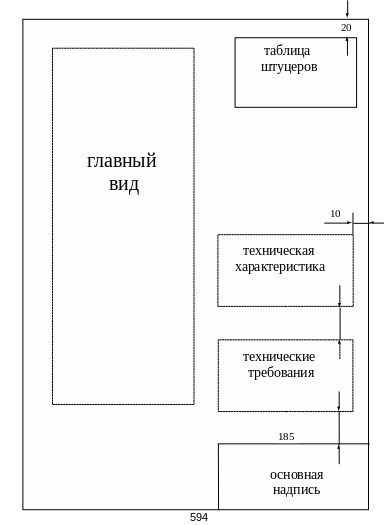

Единая система конструкторской документации. Сборник. Правила выполнения чертежей различных изделий. Издание официальное. М. Госстандарт 1970 г.
Справочное руководство по черчению. / Богданов В. Н., Малежин И.Ф., Верхола А. П. и др. / М.: Машиностроение, 1989 г., 864 с. Ил. JSBN 5-217-00403-7.
Потапова Г. Н. Машиностроительное черчение: справочник. Л.: Машиностроение, Ленинградское отделение 1986 г., 447 с.

Патентные документы

В разделе приводится наименование патентов, авторских свидетельств и зарегистрированных заявок на изобретение по теме курсового и дипломного проектов, опубликованных в официальных изданиях за последние десять лет и подобранных в результате поиска по странам: Россия, США, Германия, Франция, Великобритания, Япония.

Промышленные каталоги

В разделе приводится наименование промышленных каталогов, использованных при работе над курсовым и дипломным проектами.

Неопубликованные документы

В разделе приводится наименование использованных при работе над курсовым и дипломным проектами материалов и документов, не опубликованных в печати (технологические регламенты, чертежи и паспорта оборудования, инструкции, стандарты предприятий и др.)

Другие материалы

В разделе приводится наименование статей и других материалов, опубликованных по специальной части курсового и дипломного проекта в течении последних десяти лет в основных отечественных и зарубежных журналах.

Перечень журналов определяет руководитель работы.

Приложение 4

Гидравлический расчет ректификационной колонны

Выбор тарелки.

По таблице для колонн стабилизации с диаметром более 2.4 мм рекомендуется клапанные тарелки. Расстояние между тарелками при диаметре более 2.4 мм принимается 600 мм и более. Для проектируемой колонны расстояние между тарелками принимается – 600 мм, а в местах установки люков – 800 мм.

2. Определение диаметра колонны.

Диаметр колонны определяется по формуле:

, (1)

где V – объемный расход пара, м³/ч;

- оптимальная скорость пара в колонне, м/с.

Диаметр колонны рассчитывается отдельно для верхней и нижней частей. Для тарелок с переливными устройствами оптимальная скорость определяется по уравнению:

, (2)
