8.4. Определение точек пересечения прямой линии с многогранником

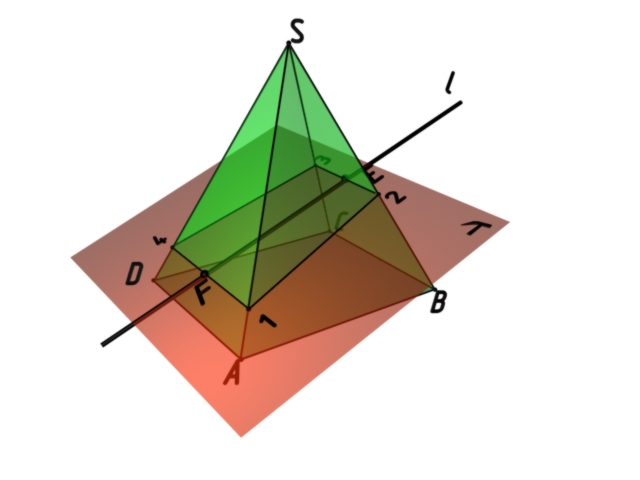

В качестве примера рассмотрим определение проекции точек пересечения прямой l и многогранника SABCD. На рис. 8.7 показано наглядное изображение. Как видим из рисунка плоскость посредник расположена таким образом, чтобы ей принадлежала прямая l. Поэтом на линии пересечения многогранника и плоскости будут находиться точки пересечения прямой линии и многогранника.
Р
ис.
8.7
На рис. 8.8 показан комплексный чертеж определения точек пересечения пирамиды с прямой l. Показываем поверхность-посредник – фронтально проецирующую плоскость τ, проходящую через прямую l, – и определяем линию пересечения этой пирамиды плоскостью, которую решаем двумя способами: методом ребер для ребер SB, SC и SD находим фронтальные проекции точек пересечения ребер с плоскостью τ – 12, 22 и 32, а для проекций точек 4 и 5 – методом граней (линия пересечения основания пирамиды и проецирующей плоскости – фронтально проецирующая прямая 4–5).
Соединяем проекции горизонтальных точек пересечения – и получаем горизонтальную проекцию линии пересечения пирамиды с фронтально проецирующей плоскостью, в которой расположены прямая l и сечение.
Рис. 8.8
Точки пересечения пирамиды и прямой l определяем по горизонтальной проекции как проекции точек пересечения проекции прямой l с отрезками [12] и [45] – F и Е.
На горизонтальной проекции невидимая часть линии – E1F1, так как участки ребер 1S, 2S и 3S будут видимыми.
По горизонтальной проекции определяем, что точки прямой, находящиеся правее точки F, будут ближе, чем точки, принадлежащие пирамиде, а это значит, что на фронтальной проекции данного участка будет видна часть прямой l.
В качестве посредника не всегда использовать плоскости. В частности часто используют прямые линии, принадлежащие граням многогранника. На рис. 8.4 показан пример определения точки пересечения проецирующих прямых l и m с пирамидой.
Пример 30
Задание: определить точки встречи прямых m и l с пирамидой и видимость участков прямой (рис. 8.9).

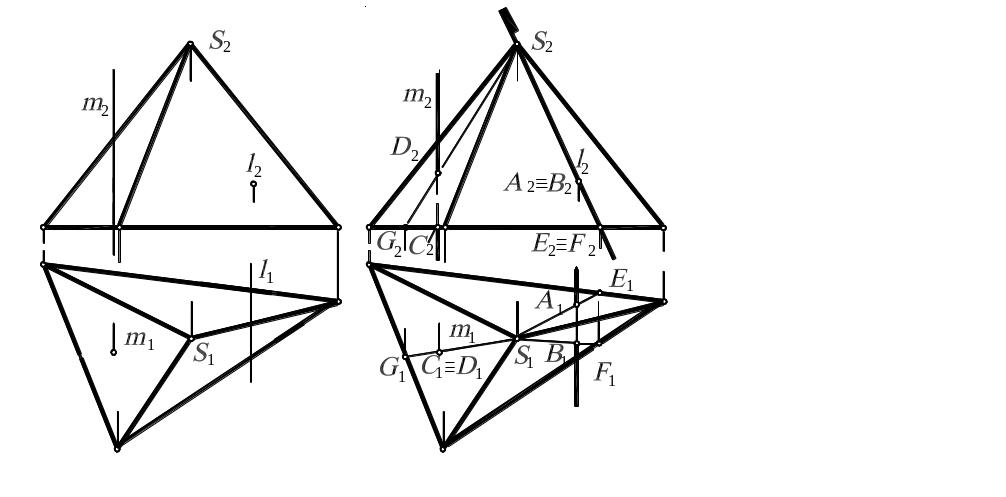

Решение: для прямой m (рис. 8.9) в качестве посредника удобно пользоваться прямой линией. Целесообразно на горизонтальной проекции провести проекцию прямой GS, проходящей через проекции вершины пирамиды S1 и проекцию прямой m1 и проекцию основания пирамиды G1. Далее показываем фронтальную проекцию этой прямой и определяем проекцию верхней точки пересечения D2. Проекция нижней точки C2 находится на основании пирамиды. Используя линии связи, определяем горизонтальные проекции точек с и D.
|
|
а |
б |
Рис. 8.9
Для прямой l (рис. 8.9) целесообразно через фронтальную проекцию вершины пирамиды провести фронтально проецирующую плоскость, пересекающую основание пирамиды по фронтально проецирующей прямой, которой принадлежат точки Е и F. Пересечение треугольника E1F1S1 и прямой l1 определяет горизонтальные проекции точек А и В, которые будут точками пересечения прямой l и пирамиды. По линиям связи определяем фронтальные проекции этих точек. Видимость определяем известными способами.
