2.2.3.3 Контрольные вопросы:

  1. Перечислите основные способы регулирования скорости АД, кратко охарактеризуйте каждый из них.

  2. Приведите графики механических характеристик каждого из способов регулирования скорости.

  3. Качественно сравните исследуемые в лабораторной работе способы регулирования скорости АД.

  4. Поясните порядок выполнения работы.

2.2.4 Лабораторная работа № 7 «Исследование электропривода с асинхронным двигателем в генераторном режиме»

Цель работы: Исследовать электромеханических свойств и характеристик асинхронного электродвигателя с фазным ротором в генераторном режиме

2.2.4.1 Снять характеристики асинхронного электродвигателя в режиме рекуперативного торможения.

Порядок проведения опытов:

  • Собрать электрическую схему для проведения опытов (рис. 2.31).

  • Соберите схему тепловой защиты машины переменного тока (рис. 2.14).

  • Соедините гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом PE источника питания G1.

  • Переключатели режима работы источника G2 и выключателя А2 установите в положение “Ручн.”. Регулировочные рукоятки источника G2, реостатов А3, А4, А5 поверните против часовой стрелки до упора.

  • Установите переключателями в блоке А1 номинальные напряжения трансформаторов: первичное ~220 В, вторичное ~230 В.

  • Включите источник G1. При этом о работе источника, возможно, судить по наличию свечения индикатора.

  • Осуществите пуск двигателя М1 выключателем А2.

  • Включите выключатель «СЕТЬ» и нажмите кнопку «ВКЛ» источника G2.

  • Вращая рукоятку источника G2, установите напряжение на выходе «ЯКОРЬ» 220 В.

  • Вращая регулировочные рукоятки нагрузки А4 и А5, изменяйте ток якоря Ia двигателя М2 разгоните электродвигатель до скорости 1800 мин-1, и занесите показания амперметра Р3, вольтметра блока G2 и указателя частоты вращения вала электродвигателя Р1 в таблицу 2.11.

  • Опыты повторить при нескольких положениях рукоятки реостата А3.

  • По завершении эксперимента сначала у возбудителя G3, а затем у источника G2 поверните регулировочную рукоятку против часовой стрелки до упора, нажмите кнопку «ОТКЛ.» и отключите выключатель «СЕТЬ». Отключите источник G1 нажатием на кнопку гриб и с последующим отключением ключа.

Таблица 2.11.

№ п/п

Измерено

Вычислено

n, мин-1

Iн.м., А

Iа, А

Uн.м., В

Р1, Вт

∆М, н∙м

w, с-1

М1, н∙м

М2, н∙м

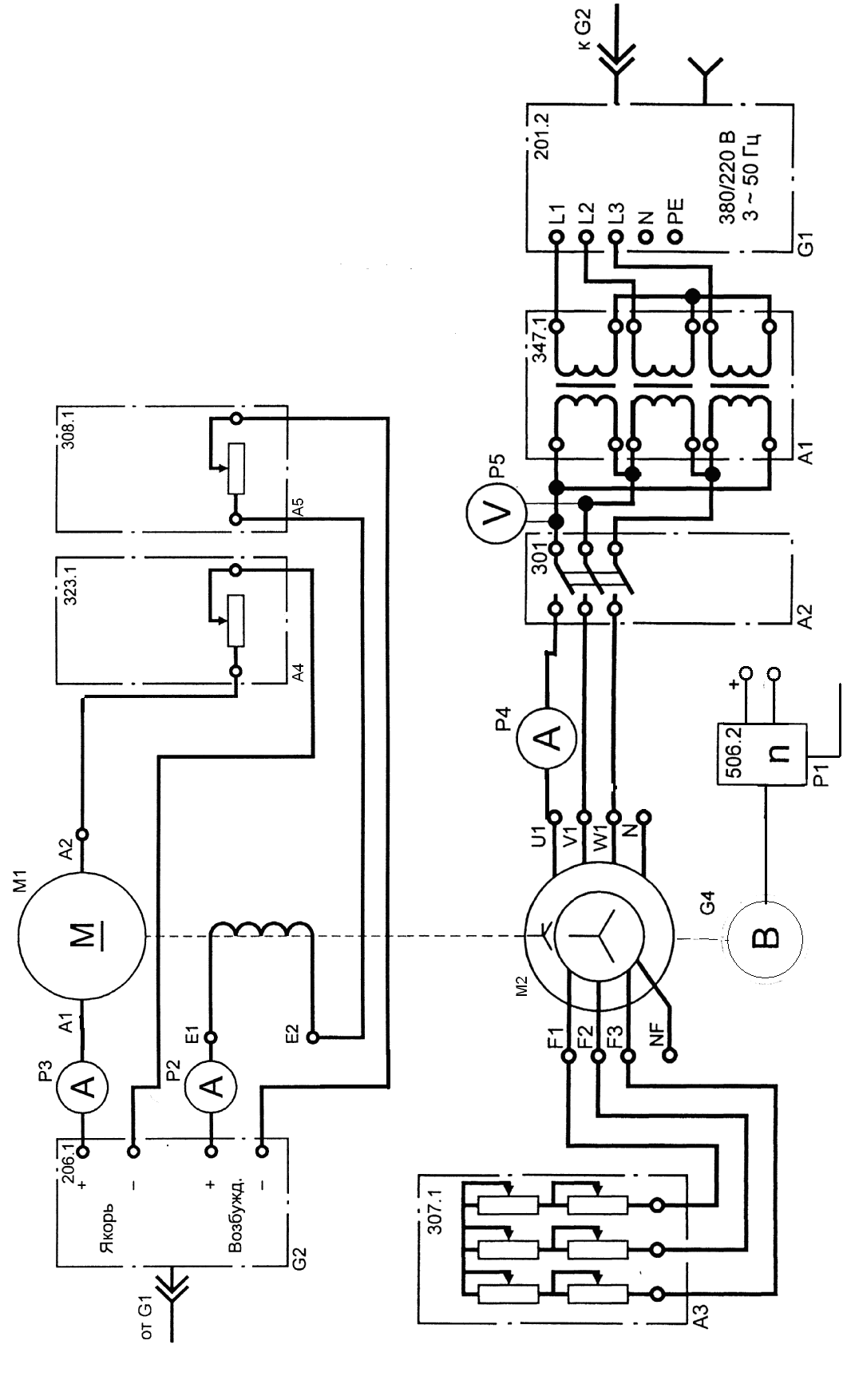

Рис. 2.31. Схема исследования асинхронного электродвигателя в генераторном режиме
