3.2.4. Опыты холостого хода

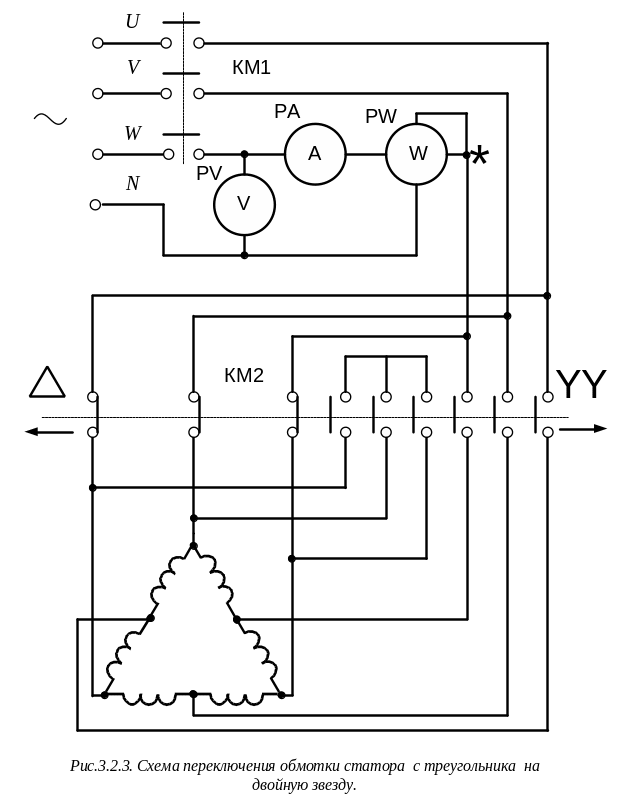

Схемы соединения фазных обмоток статора для проведения опытов представлены на рис. 3.2.1 и 3.2.2. Опыты проводят при номинальном напряжении на входных зажимах обмотки статора. Показания приборов по верхним шкалам и результаты вычислений записывают в табл. 3.2.1.

Таблица 3.4.1

Результаты опытов холостого хода

Схема соединения обмотки статора	Число полюсов 2р
		В	В	А	о.е.	град.
Треугольник	4
Двойная звезда	2

По показаниям измерительных приборов рассчитывают коэффициент мощности при холостом ходе

, (3.2.1)

где - фазная мощность, двигателем при холостом ходе, Вт; -фазное напряжение, В; - фазный ток, А.

3.2.5. Опыты короткого замыкания

Схемы обмоток двигателя остаются прежними, что и в опытах холостого хода. Опыты короткого замыкания проводят при номинальных напряжениях.

Внимание! Перед подачей напряжения ротор должен быть заторможен, а измерительные приборы зашунтированы. Всё это в лабораторной установке осуществляется нажатием кнопки «КЗ». После окончания переходных процессов определяют мощность потерь в одной фазе при коротком замыкании , ток короткого замыкания обмотки статора. Рассчитывают коэффициент мощности при коротком замыкании и сопротивление

; , Ом. (3.2.2)

При этом следует не забывать, что фазный ток в обмотке статора, соединённой в треугольник , а в обмотке, соединённой в звезду .

Результаты измерений и вычислений записывают в табл. 3.2.2.

Таблица 3.2.2

Результаты опытов короткого замыкания

Схема соединения обмотки статора	Число полю-сов 2р
		В	Вт	А	о.е.	град.	Ом	Ом
Треугольник	4
Двойная звезда	2

Примечание: До проведения опытов короткого замыкания необходимо измерить сопротивления фаз обмоток статора при температуре окружающей среды для схем соединения треугольник и двойная звезда.
