3.1.8.1. Определение потребляемой, электромагнитной
И ПОЛЕЗНОЙ МОЩНОСТЕЙ
Потребляемая активная мощность
, Вт. (3.1.15)

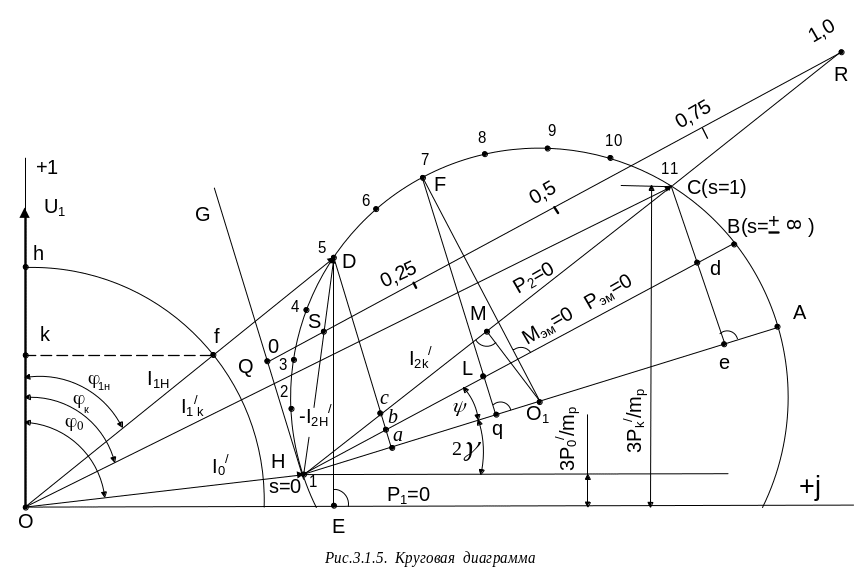

Эта мощность, определяемая из круговой диаграммы DЕ× , где DE- перпендикуляр на ось + j. Ось + j называют линией потребляемой мощности ( 0).
Полезную мощность на круговой диаграмме отсчитывают отрезком сD на перпендикуляре Dа, проведенным к диаметру HA из точки D. Точка с лежит на прямой, соединяющей точки на окружности токов, в которых полезная мощность равна нулю. Одной из них является точка холостого хода Н, так как в режиме холостого хода полезная мощность с вала не снимается, другой – точка короткого замыкания С, в которой также полезная мощность отсутствует, так как ротор заторможен. Таким образом, линия НС является линией полезной мощности =0. Для точки D полезная мощность определяется выражением =cD× , где cD – отрезок перпендикуляра Da между точкой D на окружности токов и линией полезной мощности; точка c представляет собой точку пересечения перпендикуляра Da с линией полезной мощности НС. Линия НВ на круговой диаграмме, соединяющая точки Н (s=0) и В (s =± ¥) является линией электромагнитной мощности (РЭМ=0). Для режима работы двигателя в точке D на окружности токов электромагнитная мощность равна =bD× , где bD – отрезок перпендикуляра Da между точкой D окружности токов и линией электромагнитной мощности.
3.1.8.2. Определение скольжения и частоты вращения ротора
Скольжение s на круговой диаграмме определяют по шкале скольжений, для построения которой из точки Н проводят касательную НG к окружности токов. Из произвольной точки Q на прямой НG проводят линию параллельную линии электромагнитной мощности до пересечения с продолжением линии полезной мощности в точке R. Отрезок QR представляет шкалу скольжений в режиме двигателя (0< s<1).
Для работы двигателя в точке D скольжение определяют продолжением вектора тока (- ), т.е. отрезка НD, до пересечения со шкалой скольжения в точке S.
Скольжение определяют как s=QS/QR. Этому скольжению соответствует частота вращения ротора
, (3.1.16)
где .
3.1.8.3. Определение моментов
Электромагнитный момент определяют по выражению
, Н×м, (3.1.17)
где - угловая частота вращения магнитного поля, 1/с.
Подставив в выражение для момента М угловую частоту , получают
bD , (3.1.18)
где - масштаб моментов, H×м/мм;
f1 - частота питающей сети, Гц;
p - число пар полюсов двигателя.
Линия электромагнитной мощности НВ одновременно является линией электромагнитного момента (Мэм=0)
Величину полезного момента на валу двигателя определяют через полезную мощность ,
где , сD (3.1.19)
3.1.8.4. Определение коэффициента полезного действия
КПД представляет собой отношение полезной мощности к потребляемой мощности , т.е.
. (3.1.20)
Определяя и из круговой диаграммы, получим, что
сD/ЕD. (3.1.21)
