Приложение 2

Дополнительные исходные данные.

Для определения дополнительных данных необходимо использовать следующие рисунки: ось ролика (Рис. 39); кронштейн (Рис. 40); ролик (Рис. 41)

Рис. 39

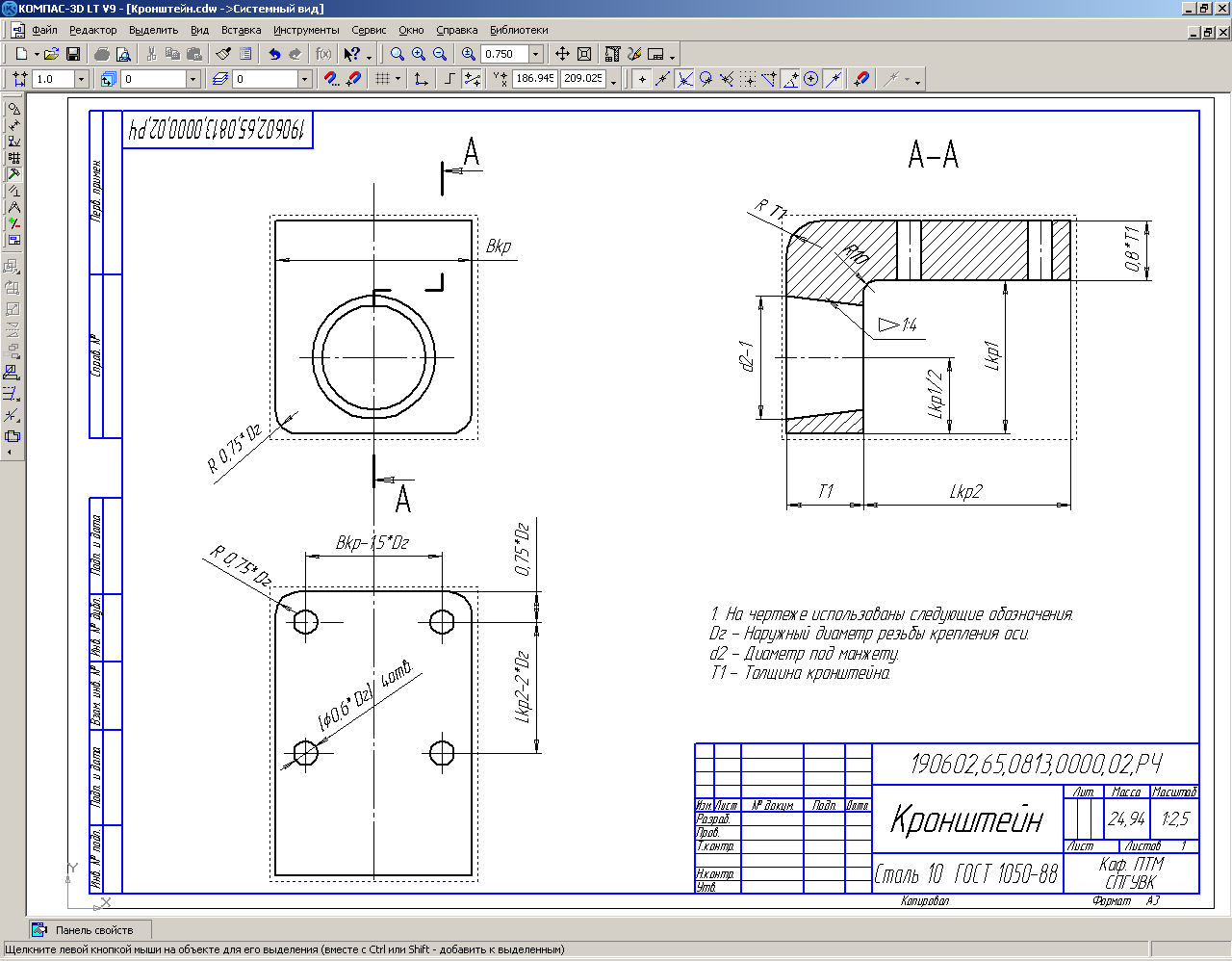

Рис. 40

Рис. 41

Приложение 3

Крышки торцовые с манжетным уплотнением низкие диаметром от 110 мм корпусов подшипников качения Конструкция и размеры. ГОСТ 13219.6 – 81

1. Стандарт распространяется на низкие торцовые крышки с манжетным уплотнением по ГОСТ 8752—79, устанавливаемые в корпусах подшипников качения по ГОСТ 13218.1-80— ГОСТ 13213.10—80 и предназначенные для герметизации подшипникового узла, осевой фиксации подшипника и восприятия осевых нагрузок.

2. Основные размеры крышек должны соответствовать указанным на Рис. 42 и в таблице 3.

3. Технические требования — по ГОСТ 13219.17—81.

4. Дополнительные размеры элементов крышек — по приложению к ГОСТ 13219.1—81 .

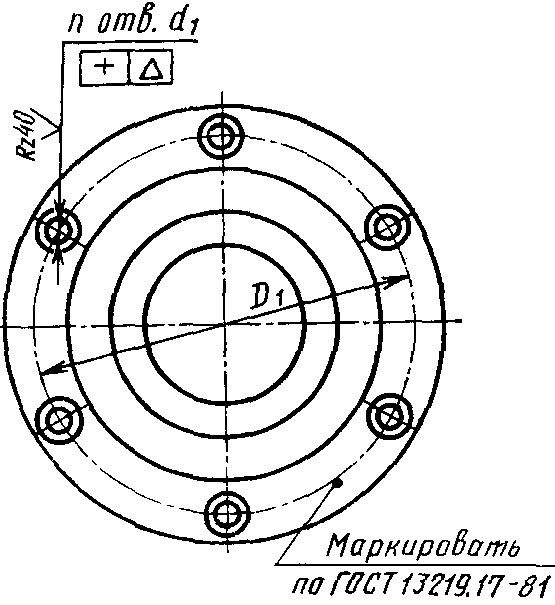

Рис. 42

Таблица 3

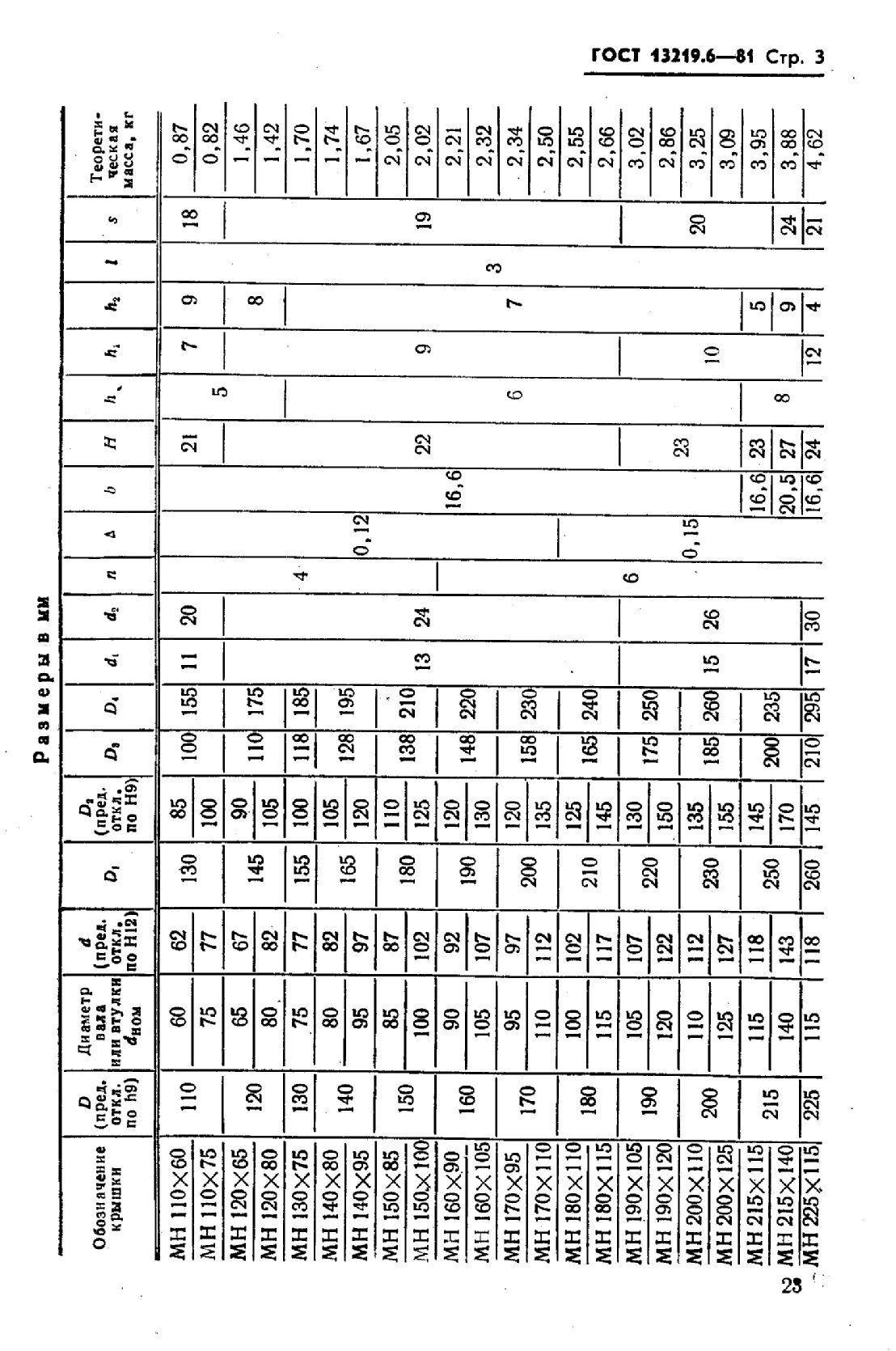

Параметры крышки торцовые с манжетным уплотнением низкие (размеры в мм)

Приложение 4

Крышки торцовые глухие высокие диаметром от 110 мм корпусов подшипников качения. Конструкция и размеры. ГОСТ13219.2-81

1. Стандарт распространяется на глухие низкие торцовые крышки, устанавливаемые в корпуса подшипников качения по ГОСТ 13218.1-80—ГОСТ 13218.10-80 и предназначенные для герметизации подшипникового узла, осевой фиксации подшипника и восприятия осевых нагрузок.

2. Основные размеры крышек должны соответствовать указанным на чертеже и в таблице.

3. Технические требования — по ГОСТ 13219.17—81.

4. Дополнительные размеры элементов крышек — по рекомендуемому приложению к ГОСТ 13219.1—81.

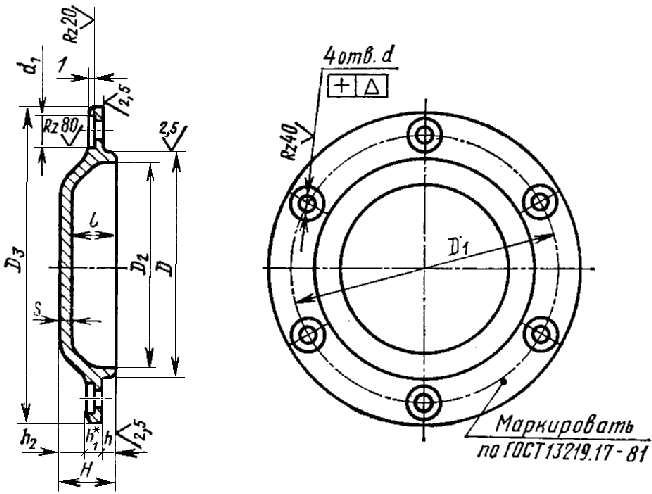

Рис. 43

Таблица 4

Параметры крышки торцовые глухие высокие (размеры в мм)

Приложение 5

Дополнительные размеры элементов крышек

Рис. 44

Таблица 5

Дополнительные размеры элементов крышек

Наименование размеров

Величины

1. Толщина фланца

2. Литейные радиусы закруглений

s1=0.8*s

r2=0.25*s

r3=0.8*s

r4=0.3*s

r5=r4+s

Приложение 6

Крепление торцевое

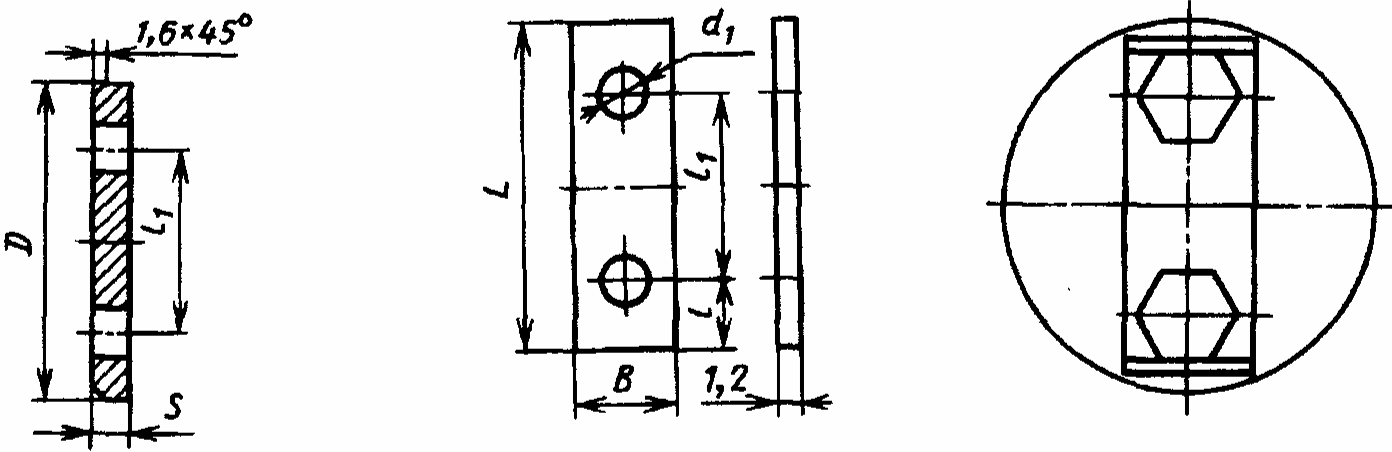

Рис. 45

Таблица 6

Параметры торцового крепления

Диаметр вала d

D

S = h

d1

е = l1

L

l

B

с, не более

Болт

От 35 до 40

50

6

9

20

44

12

18

4

М8 х 20

Св. 40 » 45

55

» 45 » 50

60

25

49

Св. 50 до 60

70

8

14

30

63

17

24

5

М12 х 30

» 60 » 70

80

36

69

» 70 » 80

90

10

40

73

» 80 » 90

110

45

78

Св. 90 до 100

120

12

18

50

94

22

32

М16 х 36

» 100 » 110

125

55

99

» 110 » 120

140

60

104

» 120 » 130

150

65

109
