3.4Разрезы по ролику и крышкам.
Рис. 34
Откройте чертеж под именем: «Сопряжение Ось-Кронштейн **.m3d». Сохраните чертеж на диске в той же папке как «Сборка ролика**.m3d» (вместо «**» вставьте свой вариант). Нажмите кнопку ОК.
Используя команду Сдвиг
на панели Редактирования
отредактируйте Рис. 23 так чтобы вид
кронштейна и оси оказались вне рамки
чертежа Рис. 34.
Вставьте в формат чертежа Стандартные Ассоциативные виды Ролика в масштабе 1:2, при этом при выборе Схемы видов откажитесь от создания вида Слева и Сверху и включите Изометрический вид Рис. 34 если нужно, то измените масштаб видов.
Сделайте разрез по ролику Рис. 34.
Рис. 35
Вставьте Стандартные Ассоциативные виды крышек («глухой» и «с манжетой») и сделайте разрезы, как показано на Рис. 35.
Отредактируйте основную надпись чертежа.
Сохраните чертеж на диске.
4Лабораторная работа №4. Схема сборки ролика.
4.1Вставка элементов из библиотеки
Перед началом работы с библиотеками элементов необходимо их подключить. Для этого в падающем меню Сервис вызовите команду Подключить библиотеку… .
Рис. 36 |
Рис. 37 |

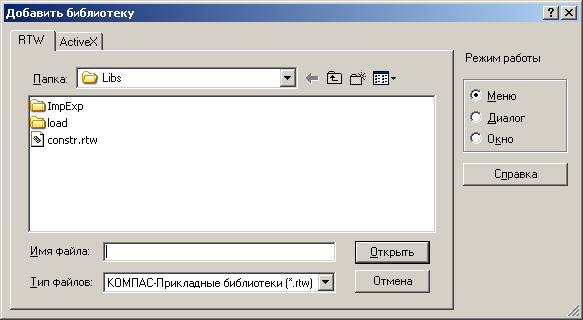

В окне Добавить библиотеку Рис. 36 выберите файл «constr.rtw» и нажмите Открыть. В результате появится падающее меню Библиотеки.
Начертите вспомогательные прямые для вставки библиотечных элементов.
Сначала вставьте подшипники, центральные гайку и шайбу, а затем болты крепления крышек. При этом следите чтобы был текущим тот вид, с которым сопрягается вставляемый стандартный элемент.
4.2Вставка ассоциативных видов
Вставьте Стандартные Ассоциативные виды концевой шайбы, после чего вставьте болты крепления концевой шайбы Рис. 38. Для получения изображения местного разреза на оси можно воспользоваться видом и разрезом части детали как показано на Рис. 37.
4.3Редактирование сборочной схемы
Нарисуйте недостающие основные линии
и осевые линии (Отрезок
),
а также линию местного разреза (Кривая
Безье
).
Для удаления невидимых линий надо
выполнить (из контекстного меню) команду
Разрушить для части вида оси со
стороны резьбы, а затем отредактировать
командой Усечь двумя точками
Рис. 38.
В результате должна получиться схема сборки ролика изображенная на Рис. 38.
Сохраните чертеж на диске.
Рис. 38
