3Лабораторная работа №3. Ролик и торцовые крышки.
Задачей лабораторной работы является создание трехмерных изображений тел вращения: ролика, и двух торцовых крышек.
Перед началом черчения выпишите исходные данные согласно Приложениям 1 и 2. По Приложению 1 задаются: диаметр под подшипник и длина ролика, а также указывается условное обозначение втулки. По Приложению 2 определяются остальные размеры ролика, а по Приложениям 3-5 – размеры крышек.
3.1Трехмерное изображение ролика.
Создайте новую деталь. Сохраните ее под именем «Ролик **.m3d» (вместо «**» вставьте свой вариант). При сохранении укажите авторство работы.
Рис. 24 |
Рис. 25 |

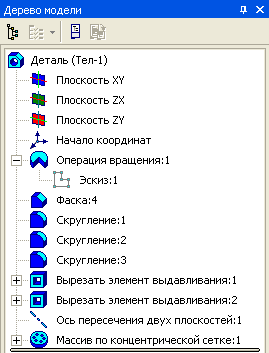

При выполнении всех операций представленных в Дереве модели на Рис. 24 должно получиться изображение ролика Рис. 25.

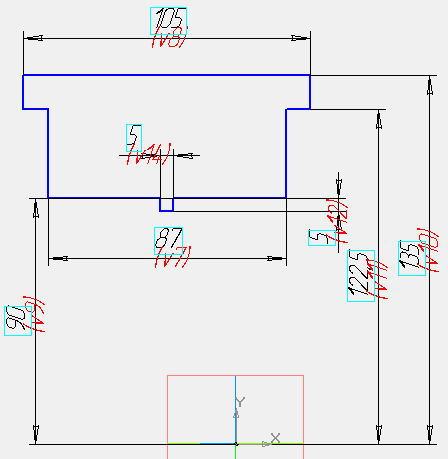

Для выполнения первой операции (Операция вращения:1) необходимо создать эскиз в Плоскости ZY, изображенный на Рис. 26, с использованием размеров указанных в задании (см. также п.п. 2.1).
При выполнении эскиза Рис. 26, используйте
команду Непрерывный ввод объектов
и наложите связи Равенство длин
на симметричные отрезки.
Рис. 26 |
Рис. 27 |
Для создания отверстий под болты
крепления крышки необходимо выполнить
операцию Вырезать выдавливанием
.
Создайте эскиз на плоскости образованной
гранью ролика, как показано на Рис. 27.
При создании эскиза нужно учесть, что
на эскизе указывается внутренний диаметр
резьбы, который меньше наружного диаметра
Мd на величину x
≈ 0,12 * Мd.
Для образования массива отверстий под
болты нарисуйте ось симметрии следующим
образом. Вызовите команду Ось пересечения
плоскостей
на панели Вспомогательная геометрия
и укажите в Дереве модели на Плоскость
ZХ и
Плоскость ZY
.
Выполните команду Массив по
концентрической сетке
и следуйте указаниям, которые появляются
в статусной строке.
Сохраните документ на диске и закройте его окно .
3.2Крышка торцовая глухая
Создайте новую деталь. Сохраните ее под именем «Крышка глухая **.m3d» (вместо «**» вставьте свой вариант). При сохранении укажите авторство работы.
Рис. 28 |
Рис. 29 |
Процесс рисования крышки аналогичен рисованию ролика.

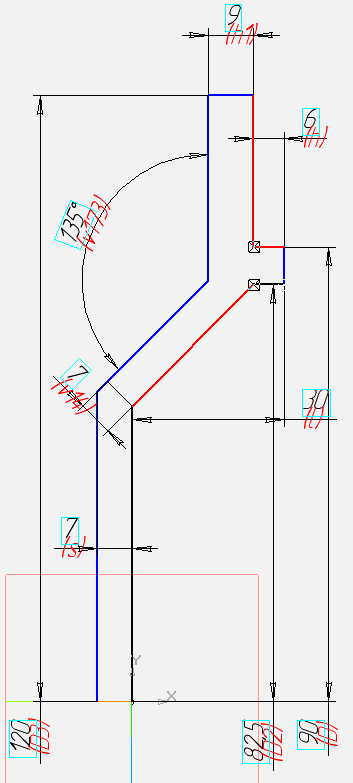

Нарисуйте эскиз половины поперечного сечения крышки при этом наложите связь Выровнять по вертикали на точки выделенные на Рис. 28.
Выполните команду Операция вращения на панели Редактирование детали и, следуя подсказкам статусной строки, создайте Основание детали.
Добавьте к основанию элементы, указанные на Рис. 30, в соответствии с исходными данными.
На Рис. 31 изображен эскиз для операции Вырезать элемент выдавливанием:1.
В результате должна появиться деталь аналогичная изображению Рис. 29.
Нажмите кнопку Сохранить на панели Стандартная.
Рис. 30 |
Рис. 31 |
3.3Крышка торцовая с манжетным уплотнением.
Рис. 32 |
Рис. 33 |
Откройте деталь Крышка глухая. Сохраните ее под именем «Крышка с манжетой **.m3d» (вместо «**» вставьте свой вариант).
Выделите в Дереве моделей Эскиз 1 и нажмите на кнопку Эскиз .
Измените его (Рис. 28) как показано на Рис. 32 в соответствии со своими исходными данными (Приложение 1 и Приложение 3).
Для изменения размеров – двойной щелчок мышью по цифре над размерной линией.
Для проверки правильности графического
построения и организации связей элементов
используйте команду Показать ограничения
панели Параметризация
.
Отредактируйте Элементы Фаска и Скругление согласно Приложениям3 и 4. Для перехода в режим редактирования используйте контекстное меню (правой клавишей мыши щелкните на соответствующем элементе в Дереве модели и выберите команду Редактирование).
