Введение
Основная задача, решаемая при помощи любой САПР - создание и выпуск документации. Скорость решения этой задачи, а значит, и эффективность работы с системой во многом определяется тем, насколько удобные средства создания и редактирования объектов она предоставляет пользователю.
В системе КОМПАС-3D можно создавать трехмерные, твердотельные модели объектов (детали) в действительном масштабе. А также имеется возможность создания ассоциативных чертежей трехмерных деталей.
Ассоциативное изображение формируется в обычном чертеже. В нем создаются выбранные пользователем ассоциативные виды и разрезы (сечения) трехмерной детали. Все виды связаны с моделью: изменения в модели приводят к изменению изображения в ассоциативном виде.
Компоновка чертежа значительно упрощается, если каждое изображение находится в отдельном виде. В этом случае масштаб, положение и угол поворота любого изображения может быть быстро изменен.
Цель работ заключается в освоении методов проектирования и получение практических навыков работы в системе КОМПАС-3D.
Практическая ценность работ заключается в разработке деталей, которые студент в дальнейшем может использовать при создании сборочных чертежей в рамках курсовых и дипломных проектов.
Задача работы – нарисовать трехмерные модели деталей и создать из них сборочный чертеж с использованием ассоциативных видов.
1Лабораторная работа №1. Концевая шайба для торцового крепления деталей.
Задачей лабораторной работы является создание трехмерного изображения концевой шайбы и получения на его основе рабочего чертежа.
Перед тем как приступить к работе выпишите свои исходные данные согласно Приложениям 1 и 6. По Приложению 1 определяется диаметр оси (вала), а по Приложению 6 размеры шайбы.
1.1Формирование 3-х мерного изображения.
Для создания новой детали выполните команду Файл – Создать.

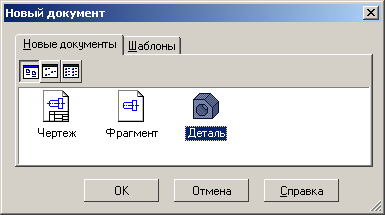

В диалоговом окне укажите тип создаваемого документа Деталь (Рис.1) и нажмите кнопку ОК.
На экране появится окно новой детали.
Рис.1 |
Рис. 2 |
Нажмите кнопку Сохранить на панели Стандартная.
В поле Имя файла диалогового окна сохранения документов введите имя детали (например: Концевая шайба – Диаметр 60).
Нажмите кнопку Сохранить.
В окне Информация о документе в поле Автор укажите свою фамилию группу и нажмите кнопку ОК.
На панели Вид нажмите кнопку списка справа от кнопки Ориентация и укажите вариант Изометрия XYZ.
1.1.1Рисование Эскиза.
Построение детали начинается с создания его плоского эскиза.
В Дереве модели (Рис. 2) укажите Плоскость YX . Пиктограмма плоскости будет выделена цветом.
Нажмите кнопку Эскиз на панели Текущее состояние. Система перейдет в режим редактирования эскиза, Плоскость YX станет параллельной экрану.
Требования к эскизам. Изображение в эскизе должно подчиняться определенным правилам. |
|
Кроме общих требований, существуют дополнительные требования, предъявляемые к эскизам конкретных операций. |
Рис. 3. Примеры ошибок, связанных с нарушением условия 2. |
Нажмите кнопку Геометрия на Панели переключения. Ниже откроется одноименная инструментальная панель.
Нажмите кнопку Окружность и начертите окружность по двум точкам. Укажите мышью на графическом поле первую точку в начале координат с привязкой Ближайшая точка, а вторую точку – произвольно.
Внимание! По умолчанию при создании эскизов включен параметрический режим. Поэтому многие связи и ограничения накладываются автоматически при выполнении команд построения и при осуществлении привязок (Рис. 4). |
Рис. 4 |
Нажмите кнопку Прервать команду на Панели специального управления для выхода из этой команды.
Нажмите кнопку Размеры компактной панели Рис. 6а. Измените размер окружности, используя кнопку Диаметральный размер , указав мишенью на окружность. Убедитесь в наличие режима Автосоздания объекта . В поле Выражение диалогового окна Установить значение размера введите значение наружного диаметра шайбы согласно заданию и нажмите кнопку ОК (Рис. 6б).
Рис. 5 |
а)
б)
Рис. 6 |
Нарисуйте еще две окружности меньшего диаметра в произвольном месте. Нажмите на кнопку Параметризация и Выровнять точки по вертикали . Свяжите центры окружностей с центром координат как показано на Рис. 5.
Начертите вспомогательную окружность с центром в начале координат, при этом на Панели специального управления измените текущий стиль отрисовки (Рис. 7) на стиль Тонкая.
Нажмите на кнопку Параметризация и на кнопку Объединить точки и свяжите центры двух малых окружностей со вспомогательной используя привязку Точка на кривой.
Измените размер остальных окружностей, как показано на Рис. 5. Используя кнопку Диаметральный размер , укажите мишенью на окружность. В поле Выражение диалогового окна Установить значение размера введите значения размеров шайбы согласно заданию и нажмите кнопку ОК (Рис. 6б).
Свяжите величину радиуса второй дуги с первой, кнопкой Равенство радиусов панели Параметризация . Результат представлен на Рис. 5.
Рис. 7 |
Рис. 8 |
Закройте эскиз. Для этого нажмите кнопку Эскиз .
Выберите в Дереве моделей Эскиз:1 и вызовите команду Выдавливание .
Выполните выдавливание на величину толщины шайбы в прямом направлении.
Нажмите кнопку Фаска на панели Редактирование детали
Укажите курсором на ребро для снятия фаски длинной 1.6 мм.
Обратите внимание на справочное поле, содержащее сведения о количестве указанных ребер. |

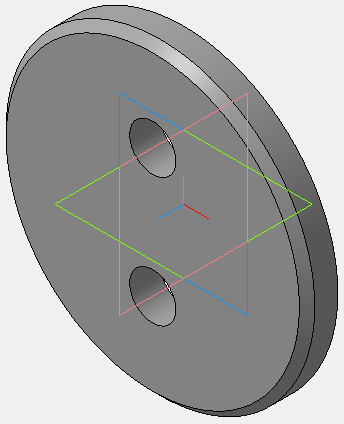

В результате должно появиться изображение шайбы аналогичное Рис. 8.
Нажмите кнопку Сохранить на панели Стандартная.
