3.3.3.4 Розрахунок налагодження ланцюга диференціала
Кінематичний ланцюг диференціалу наведено на рисунку 3.9
Ланцюг диференціала взагалі призначений для нарізання косозубих (гвинтових) коліс. На основі розрахункових переміщень (частота обертання ходового гвинта вертикальних подач – один додатковий оберт заготовки) складається рівняння кінематичного балансу ланцюга:
Рисунок 3.9 – Кінематична схема ланцюга диференціала
д одатковий оберт заготовки, або детальніше:
додатковий оберт заготовки,
д е Т – крок гвинтової лінії колеса, що нарізаєься, мм:
р – крок ходового гвинта вертикальних подач, мм;
mn – нормальний модуль колеса, що нарізається, мм;
z – число зубів колеса, що нарізається, мм;
β – кут напряму зуба колеса, що нарізається, град.
– передавальне відношення гітари ланцюга ділення, з якого одержується формула налагодження:
(3.5)
де К – число заходів черв'ячної фрези
По передавальному відношенню, розрахованому за формулою (3.5) з точністю до шостого знака, підбирається число зубів змінних коліс А3, В3, С3, D3.
П ри цьому потрібно максимально використовувати змінні колеса з набору, що додасться до верстата (дивись розділ 3.4.2).
Вибрані зубчасті колеса повинні задовольняти умові зачеплення:
А3+В3>С3+15; С3+D3>В3+ 15.
3.3.3.5 Розрахунок довжини ходу вертикальної подачі
Довжина ходу робочої подачі рисунок 3.10 розраховується за формулою:

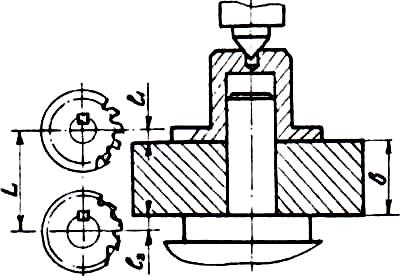

Рисунок 3.10 – Схема установки довжини вертикальної подачі
L = b +l1 +l2, (3.6)
де b – довжина нарізуваного зуба, мм;
l1 – довжина врізання, мм;
l2 – довжина перебігу.
Довжини врізання і перебігу вибираються по таблиці 3.4.
Таблиця 3.4 – Довжина врізання та перебігу
Кут нахилу зубів колеса, град |
Модуль, мм |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
Число зубів колеса |
Діаметр фрези, мм |
||||||||
64 |
70 |
90 |
100 |
112 |
126 |
140 |
160 |
||
|
а) Врізання l1, мм |
||||||||
0 |
– |
11 |
16 |
24 |
29 |
33 |
36 |
47 |
56 |
15 |
40 |
11 |
19 |
27 |
34 |
39 |
46 |
57 |
67 |
80 |
12 |
22 |
30 |
38 |
45 |
53 |
66 |
81 |
|
120 |
13 |
23 |
32 |
40 |
48 |
56 |
70 |
88 |
|
б ) Перебіг l2, мм |
|||||||||
15 |
- |
4 |
5 |
5 |
6 |
6 |
7 |
8 |
9 |
30 |
- |
5 |
6 |
8 |
9 |
11 |
15 |
18 |
21 |
3.3.3.6 Розрахунок заглиблення фрези
Заглиблення фрези, яке дорівнює висоті зуба, розраховується за формулою
h = 2,25 mn (3.7)
де h –висота зуба, мм;
mn – модуль нормальний.
