1 ‑ 1 Год; 2 ‑ 2 года; 3 ‑ 3 года; 4 ‑ 4 года

Рисунок 1 ‑ Участок побега, на котором проводят обследование хвои для экспресс-анализа качества воздуха

Таблица 8 – Экспресс-оценка загрязнения воздуха (I-VI) с использованием сосны обыкновенной (Рinus sуlvеstris)

Максимальный возраст хвои	Класс повреждения хвои на побегах
4	I	I-II	III
3	I	II	III-IV
2	II	III	IV
2	-	IV	IV-V
1	-	IV	V-VI
1	-	-	VI

Примечание. I ‑ воздух идеально чистый; II ‑ чистый; III ‑ относительно чистый («норма»); IV ‑ загрязненный («тревога»); V ‑ грязный («опасно»); VI ‑ очень грязный («вредно»);- ‑ невозможные сочетания.

Заполнить таблицу и определить качество воздуха на обследуемом участке по табл. 7 и 8.

Место отбора образцов	Возраст хвои	Класс усыхания	Класс поверждения	Качество воздуха

Вопросы для самоподготовки:

1. Назовите критерии, по которым выбирается сосна в качестве тест-объектов?

2. Дайте определение термину: «некроз».

3. Назовите типы повреждения хвои.

Лабораторная работа №3

Флуктуирующая ассимметрия древесных и травянистых форм растений как тест-система оценки качества среды

Цель работы — интегральная экспресс-оценка качества среды обитания живых организмов по флуктуирующей асимметрии листовой пластины березы повислой (Bétula péndula).

Осовные понятия

Наиболее удобными для целей биоиндикации являются следующие виды растений: травянистые ‑ сныть обыкновенная (Аеgороdiuт роdаgrаriа); мать-и-мачеха обыкновенная (Tussilágo fárfara); древесные: тополь бальзамический (Populus balsamifera), клен остролистный (Ácer platanoídes) и ясенелистный (Acer negúnd); береза бородавчатая (Веtи1а репdи1а); водные ‑ рдест пронзеннолистный (Potamogéton perfoliatus); рдест блестящий (Potamogeton lucens), рдест плавающий (Potamogeton natans).

Все перечисленные растения имеют четко выраженную двустороннюю симметрию, что является главным требованием метода. Кроме указанных растений часто для биомониторинга стабильности развития используют: подорожник большой (Plantágo májor) как наиболее пластичный вид травянистых растений; манжетку обыкновенную (Alchemilla vulgaris) и клевер гибридный (Trifolium hybridum) и ползучий (Trifolium repens) как луговые виды; ячмень (Hórdeum sр.), овес (Avena sр.) и пшеницу (Triticum sр.) как сельскохозяйственные культуры для оценки состояния агроценозов.

Береза бородавчатая (повислая) Bétula péndula и близкий к ней вид береза пушистая В.а1bа способны скрещиваться между собой, образуя межвидовые гибриды, которые обладают признаками обоих видов. Во избежание ошибок следует выбирать деревья с четко выраженными признаками одного вида.

Принцип метода основан на выявлении нарушений симметрии развития листовой пластины древесных и травянистых форм растений под действием антропогенных факторов.

Приборы, посуда, реактивы:

Курвиметр (линейка), транспортир, листья, собранные на участках с различной степеню загрязненности воздуха или гербарий листьев, индивидуальное задание на карточке.

Порядок выполнения работы

1. Получить у преподавателя задание на карточке.

2. В соответствии с рис. 2 измерить жилки листовой пластины. Занести данные по всем листьям в табл. 9 с обязательным указанием вида дерева и места сбора листьев. Провести статистическую обработку данных.

Рис. 2. Измерение длин жилок на листьях травянистых и древесных пород

3. Провести экспресс-оценку загрязнения окружающей среды по результатам всех измерений. Сделать вывод о качестве среды обитания живых организмов в соответствии с табл. 9.

Таблица 9 ‑ Балльная система качества среды обитания живых организмов по показателям флуктуирующей асимметрии высших растений

Виды	Балл
	1	2	3	4	5
Береза бородавчатая	< 0,055	0,056-0,060	0,061-0,065	0,065-0,070	> 0,070
Все виды растений	<0,0018	0,0019-0,0089	0,0090-0,022	0,022-0,04	>0,04

Баллы соответствуют следующим характеристикам среды обитания живых организмов: 1 — чисто; 2 — относительно чисто («норма»); 3 — загрязнено («тревога»); 4 — грязно («опасно»); 5 — очень грязно («вредно»).

Обработка заключается в измерении длин жилок на листьях справа и слева. На рис. 2 цифрами обозначены листья следующих деревьев: 1 ‑ березы, измеряется первая жилка от основания листа; 2 ‑ тополя, первая жилка от основания листа; 3 ‑ остролистного клена, средняя жилка боковых пластин справа и слева; 4 ‑ мать-и-мачехи, вторая жилка от основания черешка; 5 ‑ клена американского, первая жилка от основания черешка;6 ‑ сныти, первая жилка от основания черешка; 7 ‑ клевера ползучего, первая жилка от основания черешка. Жилки измеряются курвиметром или линейкой с точностью до 1 мм. Интерес представляют не размеры жилок, а разница их длины справа и слева.

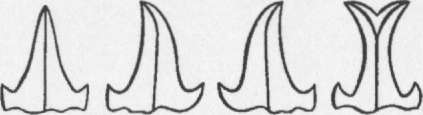

Существуют более детальные расчеты флуктуирующей асимметрии. С одного листа снимают показатели по пяти параметрам (рис. 3). Отдельно фиксируют «загнутость» макушки листа (рис. 4). Данные измерений заносят в табл. 9. Величину флуктуирующей асимметрии оценивают с помощью интегрального показателя ‑ величины среднего относительного различия по признакам (среднее арифметическое отношение разности к сумме промеров листа справа и слева, отнесенное к числу признаков).

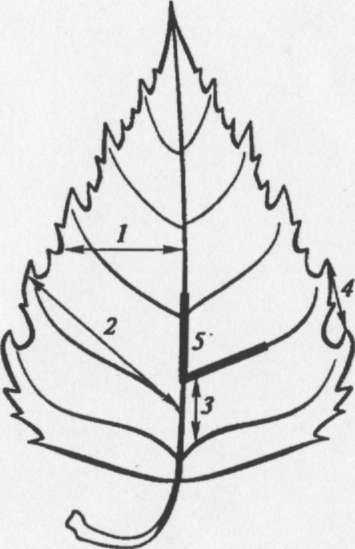

1 ‑ ширина половинки листа (лист складывают пополам, потом разгибают и по образовавшейся складке проводят измерения); 2 ‑ длина рторой жилки от основания листа; 3 ‑ расстояние между основаниями первой и второй жилок; 4 ‑ расстояние между концами этих жилок; 5 ‑ угол между главной и второй от основания жилками

Рисунок 3 ‑ Параметры промеров листьев для детального расчета
