Н астройка легенды

Вкладка Настройка легенды содержит следующие опции:

Шрифт-выбор шрифта легенды.

Автоматическое положение подписей - при установлении этого флаж­ка расположение легенды будет подобрано автоматически.

Другие опции вкладки (Показывать пример, Показывать значение, Показывать процент, Разделитель 1, Разделитель 2, Разделитель 3) управляют отображением частей подписи.

• Измените настройку внешнего вида созданных диаграмм по своему усмотрению.

8. Настройка внешнего вида графиков

Внешний вид частей графиков настраивается в диалоге Настройка.

По команде Сохранить по умолчанию текущие настройки графика сохра­няются. Эти настройки будут применены при отображении нового графика.

Остальные команды вызывают диалог Настройка внешнего вида графиков. В этом диалоге четыре вкладки:

• Общие настройки.

• Линии.

• Оси.

• Данные.

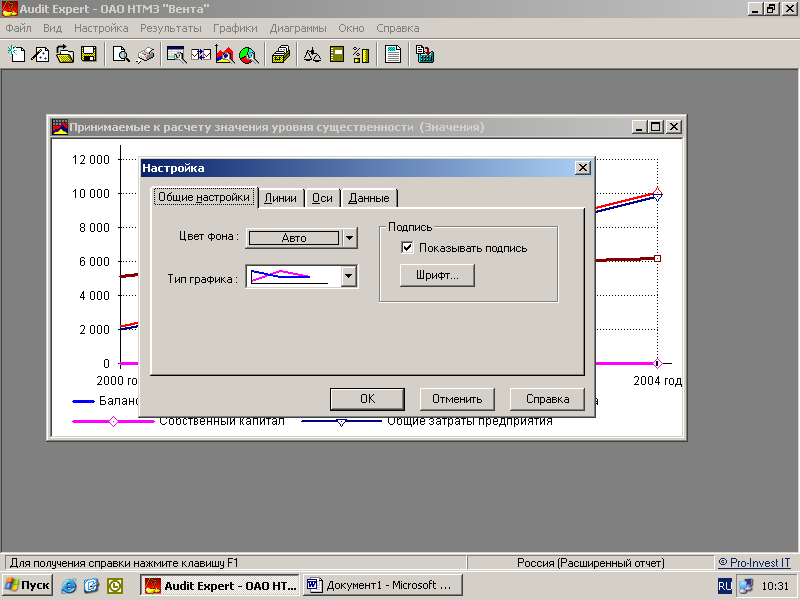

Вкладка Общие настройки содержит следующие опции:

Цвет фона - в раскрывающемся списке устанавливается цвет фона окна с графиком.

Показывать подпись - установлением (сбросом) флажка включается (от­ключается) отображение подписей под графиками.

Тип графика - в раскрывающемся списке выбирается способ представле­ния информации в виде графиков, гистограмм либо объемного отображения.

При выборе в списке Тип графика гистограммы в диалоге Настройка вкладка Линии заменяется вкладкой Области. Кроме того, при выбо­ре объемного графика добавляется закладка Объем.

Вкладка Области

Вкладка содержит следующие опции:

График - в раскрывающемся списке выбирается график, параметры кото­рого необходимо настроить.

Цвет - из раскрывающейся группы цветов выбирается цвет штриховки области графика.

Шаблон - из раскрывающейся группы образцов шаблонов выбирается шаблон штриховки области графика.

Пример - приводится пример отображения области с подобранным цве­том и шаблоном.

Вкладка Объем

Вкладка позволяет выполнить настройку объемных графиков. Вкладка Объем присутствует в диалоге Настройка только в случае выбора гра­фика типа «Объемный».

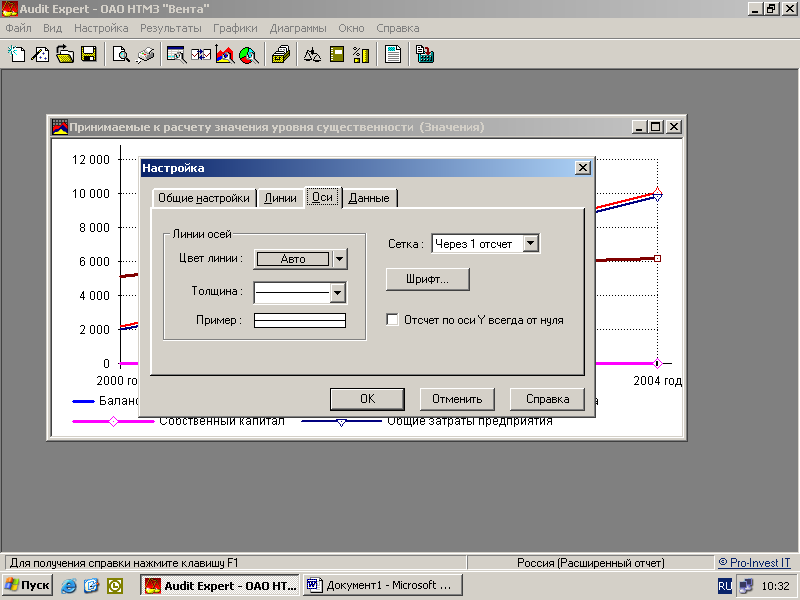

Вкладка Оси

Вкладка содержит параметры настройки осей в группе полей Линии осей можно указать цвет и толщину осевых линий.

Поле Сетка определяет шаг линий разметки, нанесенных на график. При выборе значения «Нет сетки» линии разметки на график не наносятся.

Установка флажка Отсчет по оси Y всегда от О означает, что при любом диапазоне значений данных отображаемый на графике диапазон величин включает нулевое значение.

• Измените настройку внешнего вида созданных графиков по своему усмотрению.
