Изучение тензорезистора
Рис. 5

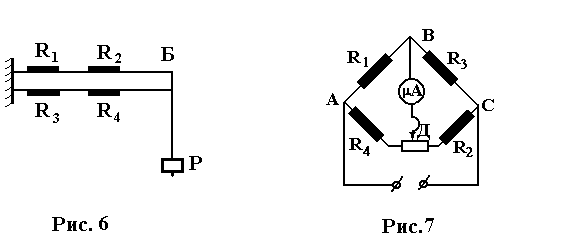

Установка для изучения тензодатчика представлена на рис.6.
Металлическая балка Б, закрепленная с одного конца, нагружена грузом Р. Тензорезисторы R1, R2, R3 и R4 наклеены в месте наибольшего изгиба балки вблизи ее заделки в опору. Датчики R1 и R2 , расположенные на верхней плоскости балки, работают в режиме растяжения. Датчики R3 и R4, наклеенные снизу балки, испытывают деформацию растяжения.
Рис.
6 Рис. 7
Тензосопротивления соединены по схеме моста Уитстона (рис.7). Мост считают сбалансированным, если ток через микроамперметр не протекает, то есть потенциалы в точках В и Д равны. Это условие выполняется, если имеет место соотношение
R1 R2 = R3 R4 .
При нагружении балки это равенство переходит в неравенство
R1 R2 R3 R4 ,
которое выражено тем сильнее, чем больше нагрузка на балку. Таким образом, чем сильнее нагружена балка, тем больше ток через микроамперметр.
Входной величиной такой системы ( преобразователя механической деформации в изменение электрического тока) является груз Р, изгибающий балку, выходной величиной является ток через микроамперметр. Схема преобразования входной величины в выходную может быть представлена следующим образом:
P l R ,
где P- изменение нагрузки на балку, l - изменение длины датчиков вследствие деформации, R - изменение сопротивления датчиков, - изменение тока через микроамперметр.
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
Собрать электрическую цепь по схеме рис. 7.
При ненагруженной балке с помощью потенциометра Д сбалансировать мостиковую схему ( добиться отсутствия тока в микроамперметре).
Постепенно нагружать балку гирями 1, 2, 3, 4, 5 кг и через каждый килограмм нагрузки снимать показания микроамперметра. Данные занести в таблицу.
-
№ п/п
Р (кГ )
n- число делений микроамперметра
при нагружении
при разгружении
среднее
1
2
3
4
5
Последовательно снимать гири по килограмму, записывая показания микроамперметра при разгружении балки.
Вычислить средние значения показаний микроамперметра при данной нагрузке. По полученным данным построить характеристику датчика n=f(P), где n - число делений микроамперметра при данной нагрузке P.
Определить цену деления прибора k = P/n (кГ/дел).
