Электронно-лучевая трубка
На рис.2 показаны основные элементы электронно-лучевой трубки с электростатическим управлением. В узкой части трубки находятся электроды, образующие «электронную пушку», в расширенной - система отклоняющих пластин YY и XX, АКВ - аквадаг ( суспензия графита в воде, применяемая для образования электропроводящего слоя на внутренней поверхности электронно-лучевой трубки ), Э - экран.
Электронная пушка

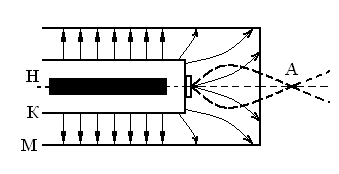

Электронная пушка включает в себя нить накала Н, катод К, модулятор М, аноды А1 и А2. Нить накала нагревается от блока питания и подогревает катод до высокой температуры Т=1000-1100 0К. В результате этого электроны выходят с поверхности катода (термоэлектронная эмиссия) и образуют вблизи катода электронное облако). При подаче на аноды А1 и А2 больших положительных относительно катода потенциалов электроны от катода устремляются к анодам и экрану, образуя рассеянный электронный пучок. Модулятор, потенциал которого отрицателен относительно катода, располагается намного ближе к катоду, чем аноды А1 и А2. На рис.3 графически изображено электрическое поле между катодом и модулятором.
Рис.3
Под действием силы Кулона часть электронов, вылетающих из катода К, возвращается к катоду, а другая часть движется под некоторым углом к силовым линиям электрического поля и вылетает через отверстие в модуляторе.
Помнить!
Сила Кулона для отрицательных частиц направлена против вектора напряженности электрического поля, который касателен к силовой линии ! Возможность вылета электрона за пределы модулятора обусловливается тем, что кинетическая энергия электронов, вылетающих из катода, больше работы торможения электронов электрическим полем.
Изменяя потенциал модулятора, можно регулировать число электронов, проходящих через модулятор, то есть плотность электронного пучка, а, следовательно, яркость изображения на экране трубки.
Пройдя модулятор, электронный пучок «прижимается» к оси трубки, собираясь в точку A - это так называемая предварительная фокусировка электронного луча.
За точкой A электронный пучок опять становится расходящимся. Дальнейшее формирование электронного «луча» (фокусировка и ускорение электронов) осуществляется электрическими полями анодов А1 и А2. Действие неоднородного электрического поля между анодами А1 и А2 подобно действию оптической системы (рис.4,в). Рассмотрим это отдельно.
Фокусировка и ускорение электронов.
Рис.4
На рис. 4,а графически изображено электрическое поле между анодами. Силовые линии электрического поля направлены от А2 к А1, так как потенциал второго анода больше потенциала первого анода. На рис.4,б изображена приблизительная траектория движения электрона в поле анодов и одна из силовых линий этого поля. Рассмотрим действие сил электрического поля F и F на движущийся электрон в точках В1 и В2 траектории. Каждую из сил можно разложить на две составляющие - горизонтальную и вертикальную.
Горизонтальные составляющие ускоряют электроны вдоль оси трубки и направляют их к экрану. Вертикальные составляющие отклоняют электроны в направлении, перпендикулярном оси трубки. В поле первого анода вертикальная составляющая силы «прижимает» электроны к оси, в поле же второго анода - старается отклонить электроны от оси трубки. Так как скорость электронов в поле анода А2 значительно больше их скорости в поле анода А1 (А2 »А1), то электроны не успевают отклониться от оси трубки и двигаются вдоль оси к экрану. Следовательно, собирающее действие поля анода А1 значительно преобладает над рассеивающим действием поля анода А2. Регулируя величину потенциала на аноде А1, можно получить на экране осциллографа резко очерченное светлое пятно малого диаметра, то есть сфокусировать электронный луч.
