2.6. Расчет резонансных режимов.
Резонансом называется режим электрической цепи с элементами R, L, C, при котором напряжение и ток на входе цепи (или рассматриваемого участка цепи) совпадают по фазе. Характер цепи (или участка цепи) чисто активный.
Резонанс напряжений.
Пусть на участке «K-E» с сопротивлением (рис.4) требуется создать режим резонанса напряжений с помощью введения в схему добавочного элемента .
При резонансе напряжений рассматриваемый участок цепи с активными и реактивными сопротивлениями должен быть активным, т.е.
.

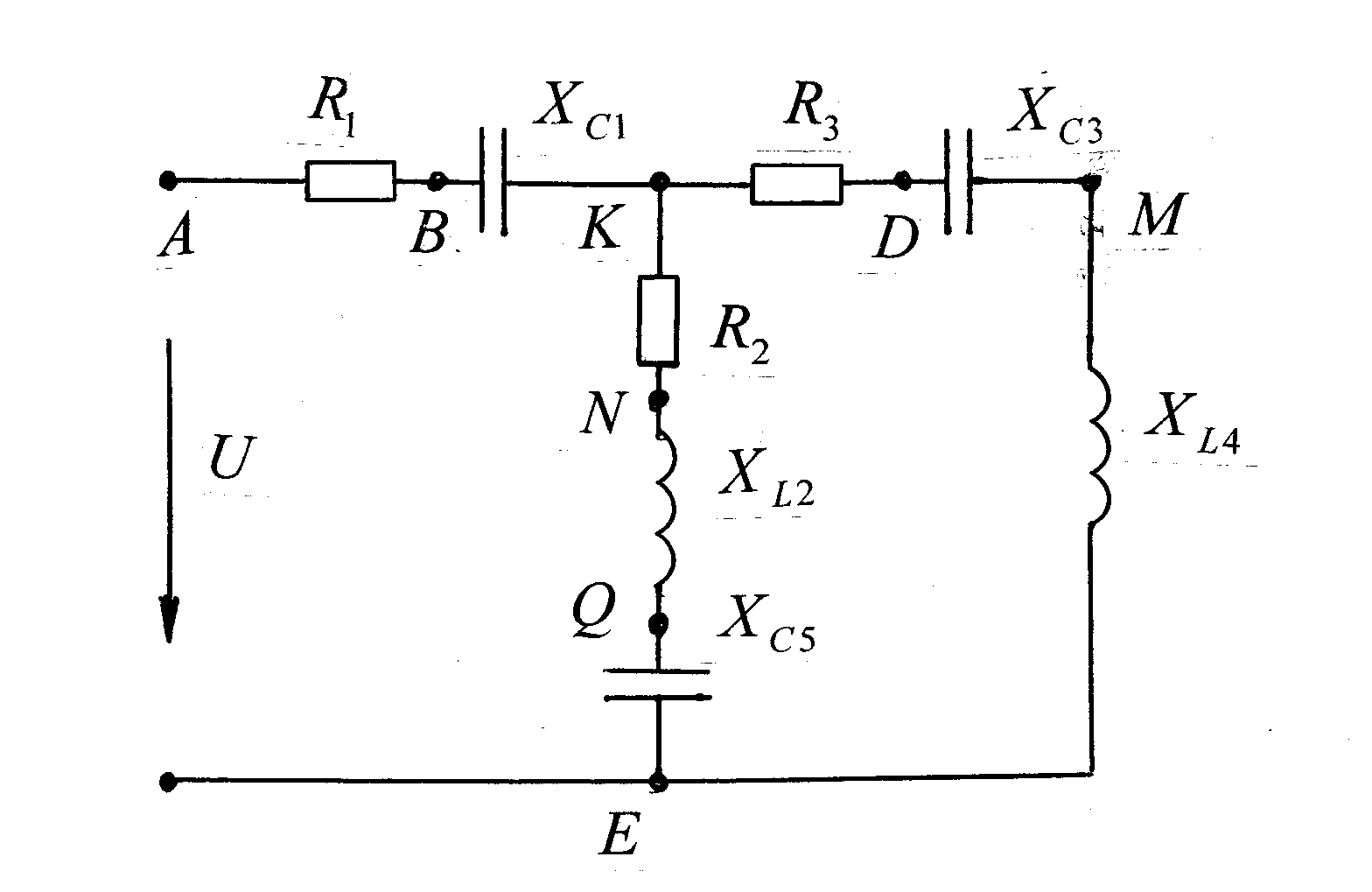

Значит в ветвь «K-E» необходимо ввести емкостное сопротивление . В этом случае схема (рис.4) приобретает вид, представленный на рис.11.
Рис.11
Поскольку требуется создать режим резонанса напряжений в ветви с сопротивлением , для расчета тока в итоговой схеме (рис.11) удобно воспользоваться методом эквивалентного генератора (рис.12).
Рис.12
Значения эдс и внутреннего сопротивления эквивалентного генератора уже рассчитаны. Поэтому определение тока в ветви «K-E» выполняется просто
.
Для построения векторной диаграммы рассчитаем напряжения
,
,
.

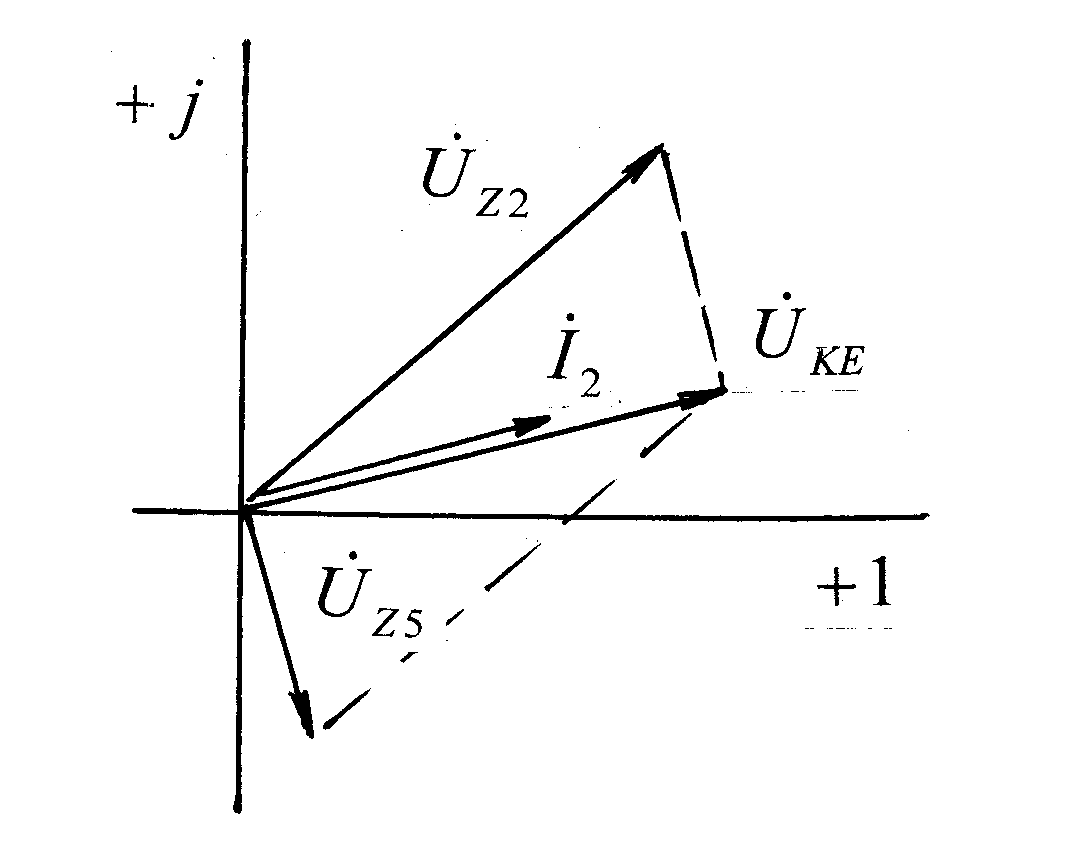

Векторную топографическую диаграмму напряжений, совмещенную с векторной диаграммой токов, строим для упрощенной схемы (рис.12). Она приведена на рис.13. Как следует из диаграммы, ток в ветви с сопротивлением совпадает по фазе с общим напряжением ветви .
Рис.13
Резонанс токов.

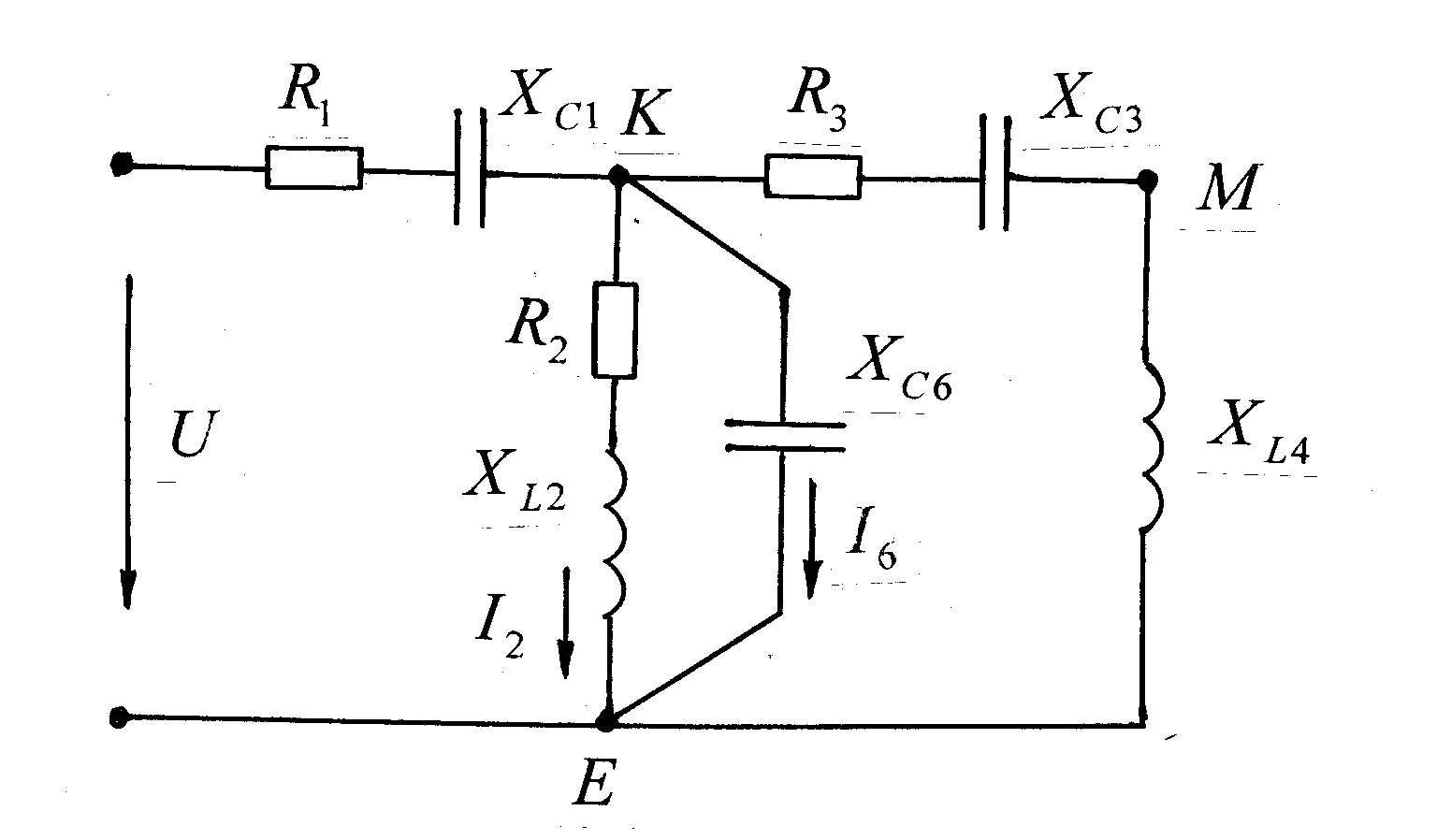

Теперь рассмотрим как создать режим резонанса токов на участке «K-E» в ветвях с сопротивлениями и . Здесь - сопротивление дополнительной параллельной ветви, обеспечивающее режим резонанса токов для двух ветвей с сопротивлениями и (рис.14).
Рис.14
При резонансе токов рассматриваемый участок цепи “K-E” с элементами R2 , L2 , C6 должен быть активным и при этом выполняться соотношение
,
т.е. , или .

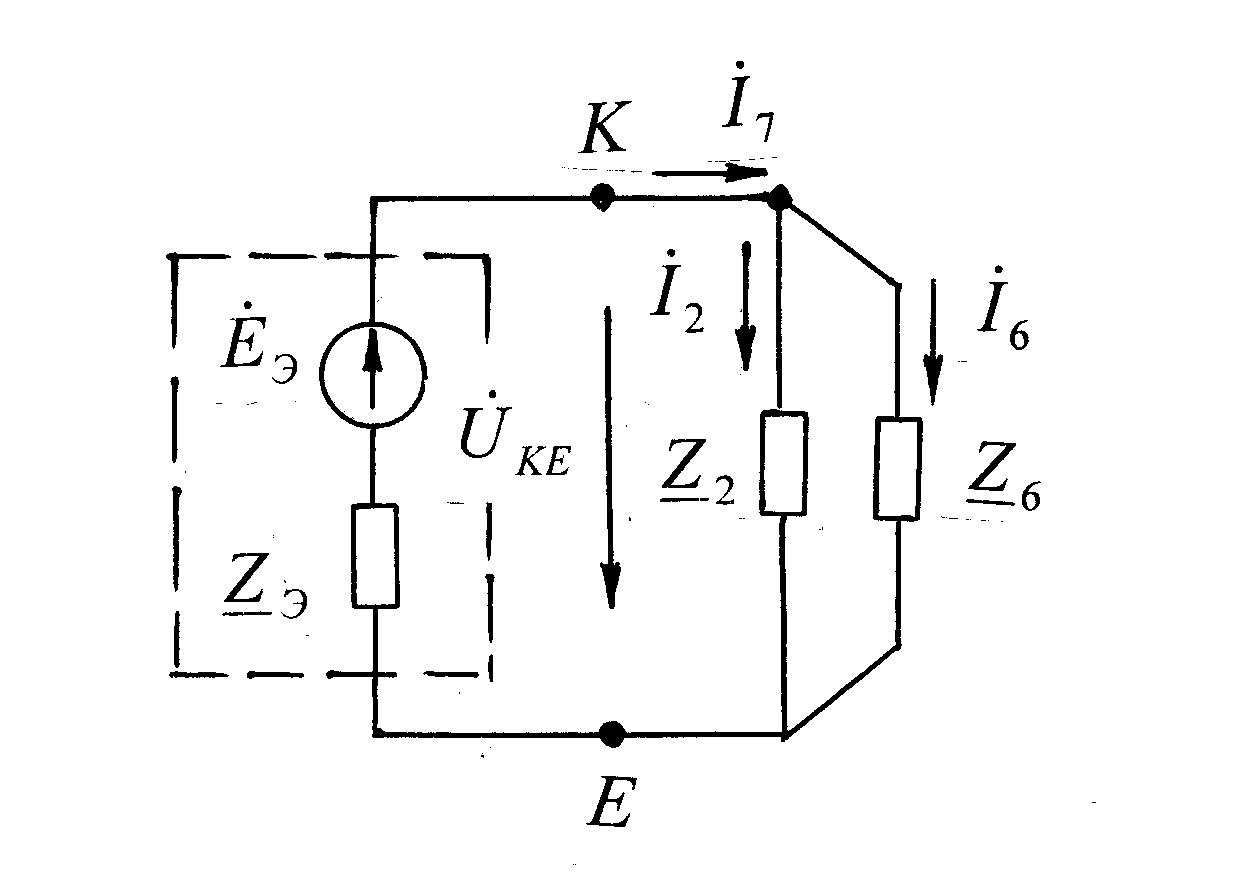

Поскольку требуется провести анализ режима цепи только для двух ветвей с сопротивлениями и , удобно воспользоваться методом эквивалентного генератора. Соответствующая схема приведена на рис.15.
Рис.15
Значения и эквивалентного генератора определены раньше. Поэтому суммарный ток двух ветвей вычисляем по формуле
.
Здесь .
Для построения векторной диаграммы рассчитаем токи и . Вначале вычисляем и затем отдельно каждый ток
и .
Векторную топографическую диаграмму напряжений, совмещенную с векторной диаграммой токов, строим для упрощенной схемы (рис.15). Она представлена на рис.16.
С помощью построенной диаграммы легко объяснить наличие резонанса токов в схеме (рис.15).
Рис.16
