Составление уравнения баланса мощностей
Для проверки правильности решения задачи в электротехнике обычно используют метод составления уравнения баланса мощностей. Комплексная мощность, отдаваемая источниками в электрическую цепь , должна быть равна комплексной мощности, потребляемой приемниками .
.
При этом должны выполняться раздельно равенства активных мощностей
и реактивных мощностей
.
Мощность источников рассчитываем в комплексной форме
.
Здесь для расчета комплексной мощности используется комплексно-сопряженное значение тока .
, , – полная, активная и реактивная мощности, измеряемые, соответственно, в ВА , Вт и ВАр.
Для приемников вычисляем раздельно активную мощность
и реактивную мощность
.
При выполнении реальных расчетов мощности источников и приемников могут несколько отличаться. Точность выполненного расчета схемы оценивают с помощью относительной погрешности при вычислении баланса активных мощностей
δР% =
и реактивных мощностей
δQ% = .
При выполнении расчетов на компьютере эти погрешности не должны превышать 1%.
Построение потенциальной диаграммы
Потенциальная диаграмма для цепи переменного синусоидального тока рассчитывается с использованием комплексных чисел. Она строится на комплексной плоскости на одном графике вместе с векторной диаграммой токов. Она позволяет легко вычислить напряжение между любыми двумя точками рассматриваемой электрической цепи, определить не только величину напряжения, но и характер рассматриваемого участка цепи.
Расчет потенциальной диаграммы ведется после полного расчета всей цепи, определения всех токов.
Для вычисления напряжений на участках электрической цепи достаточно использовать закон Ома в комплексной форме (см. табл.2). Расчет потенциалов во всех узлах и точках электрической цепи выполняют последовательно двигаясь вдоль цепи начиная от точки, потенциал которой принимают за нулевой . Будем считать, что на пассивных элементах схемы напряжение совпадает по направлению с током в элементе. Если напряжение на участке электрической цепи обозначить с двумя индексами ( ), соответствующими границам участка (A-B), то на электрической схеме это напряжение следует обозначать стрелкой, направленной от первой точки A ко второй точке B , если ток на этом участке тоже направлен от точки A к точке B .

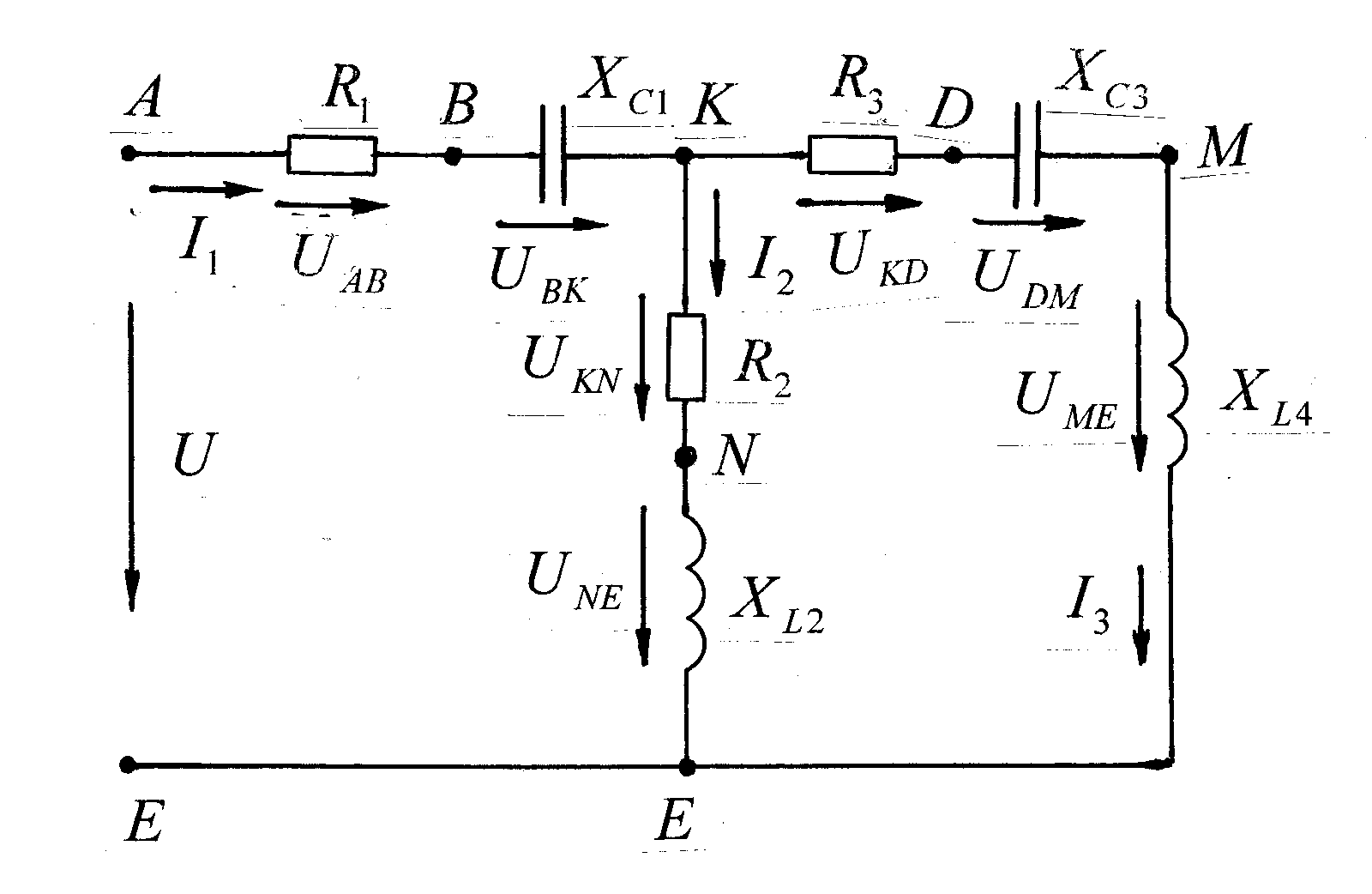

Рассмотрим порядок расчета и построения потенциальной диаграммы на примере анализа электрической цепи, схема которой приведена на рис.4.
Рис.4
Считаем, что рассматриваемая схема уже рассчитана и все токи определены.
Принимаем потенциал точки E равным нулю .
Обойдем схему, двигаясь по внешнему контуру против часовой стрелки и вычисляя потенциалы всех встречающихся точек. По аналогии с расчетом потенциалов на постоянном токе, при движении против тока считаем условно, что потенциал очередной точки «возрастает», т.е. к потенциалу предыдущей точки прибавляем падение напряжения на рассматриваемом элементе или участке схемы.
Напряжение на участке «M-E» .
Потенциал точки «M» равен .
Вычисляем потенциал следующей точки «D» .
Напряжение на участке «D-M» .
Потенциал точки «D» равен .
Аналогично вычисляем потенциалы остальных точек схемы:
; ;
; ;
; ;
;
; ;
; .

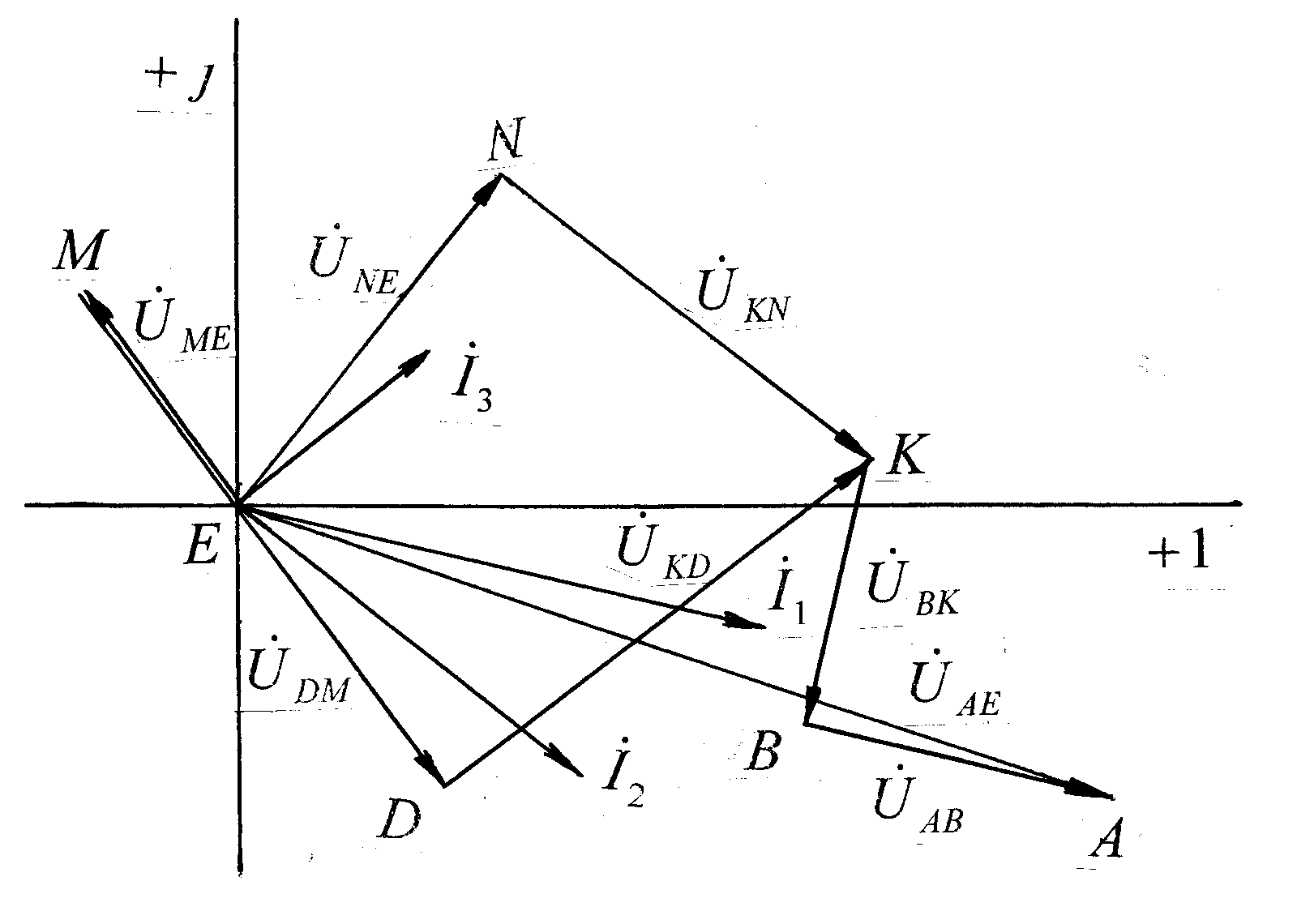

Далее по результатам расчета (в числах) строим потенциальную (топографическую) диаграмму, совмещенную с векторной диаграммой токов. Вид полученной диаграммы для рассматриваемой схемы (рис.4) приведен на рис.5.
Рис.5
Построение начинаем с задания осей комплексной плоскости [+1;+j]. Выбираем удобные для построения масштабы для токов и потенциалов (напряжений). Строим на комплексной плоскости в виде векторов рассчитанные токи. Далее отмечаем и подписываем на комплексной плоскости потенциалы всех рассчитанных точек схемы. Соединяя соответствующие точки на диаграмме стрелками, показываем напряжения на всех элементах схемы. Стрелка, обозначающая напряжение на участке схемы , должна быть направлена на векторной диаграмме в сторону первого индекса. Например, на диаграмме рис.5 стрелка, обозначающая напряжение , направлена в сторону первого индекса K , соответствующего на диаграмме положению точки с потенциалом . Не следует путать с направлением стрелки, обозначающей напряжение на электрической схеме цепи (рис.4), где стрелка напряжения совпадает с направлением тока и направлена от первого узла «K» к точке «N».
Для проверки правильности построения потенциальной диаграммы можно сопоставить направления напряжений и токов для каждого элемента схемы. Они должны соответствовать таблице 2.
