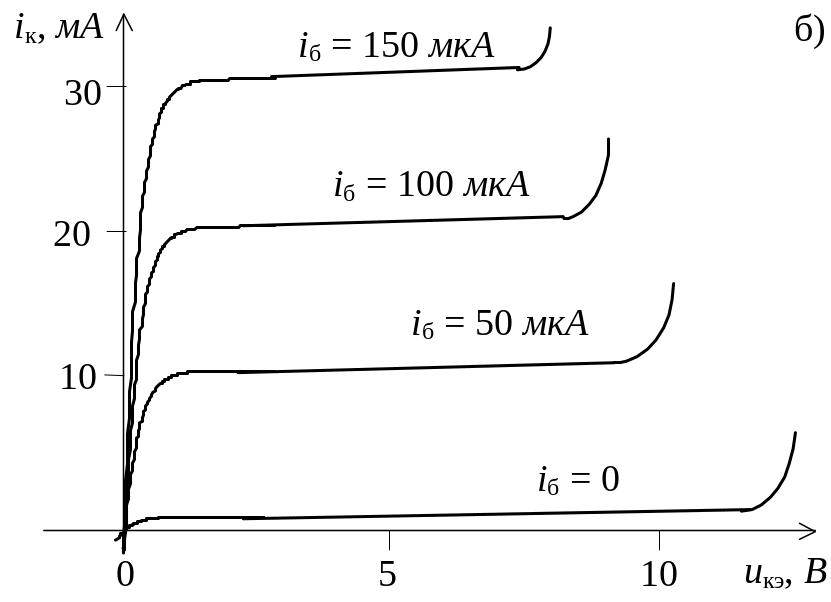

Рис. 7. Входные (а) и выходные (б) характеристики
Биполярного транзистора в схеме с общим эмиттером
Область насыщения (0 < uкэ < 1 В) в отличие от схемы ОБ для схемы с ОЭ определена для положительных напряжений uкэ.Линейная область (iк > , uкэ > 1 В, но меньше напряжения пробоя). Здесь выходные ВАХ транзистора хорошо описываются выражением (4), из которого видно, что наклон зависимости iк(uкэ) в этой области в ( + 1) раз превышает наклон выходных характеристик схемы ОБ.
Область отсечки (iк < , iб < 0). Границей этой области можно считать кривую зависимости iк(uкэ) при iб = 0. При этом в линейном приближении ток коллектора равен
,
как это следует из выражения (4). Минимальное значение коллекторного тока достигается при iб = – – в этом случае весь базовый ток попадает в коллектор и iэ = 0.
Область электрического пробоя коллекторного перехода смещается в сторону уменьшения напряжения uкэ с ростом коллекторного тока.
Помимо входных и выходных характеристик транзистора для схемы ОЭ часто используют семейство передаточных характеристик – зависимость коллекторного тока iк от напряжения база-эмиттер uбэ при постоянном напряжении uкэ. Внешне передаточные характеристики похожи на входные, поскольку в первом приближении iк iб. Для количественного описания передаточных характеристик вводят крутизну транзистора S, которая определяется как
.
Используя формулы (4) и (5), получим выражение для крутизны
.
Крутизна S обычно измеряется в мА/В и может принимать значения от десятков до сотен мА/В. Помимо крутизны иногда используется коэффициент обратной связи , который определяется как доля выходного напряжения, проникшая на вход
,
и составляет обычно порядка 10–4.
1.3. Эквивалентные схемы транзистора как четырехполюсника
На рис. 4 и рис. 6 видно, что в активном режиме транзистор можно рассматривать как четырехполюсник, который описывается нелинейными уравнениями вида:
.
При этом для различных схем включения транзистора роль входных и выходных токов и напряжений четырехполюсника играют различные токи и напряжения. Так, для схемы ОБ входными напряжением и током являются u1 = uэб и i1 = –iэ, а выходными – u2 = uкб и i2 = iк. Таким образом, уравнение для схемы ОБ можно записать в виде
.
Для схемы ОЭ соответственно получим:
,
то есть u1 = uбэ, i1 = iб, u2 = uкэ и i2 = iк.
При использовании транзистора для усиления сигналов его токи и напряжения содержат две составляющие – постоянную (сравнительно большую), обеспечивающую режим покоя, и переменную (значительно меньшую), соответствующую усиливаемому сигналу. Такой способ позволяет избавиться от нелинейных эффектов на краях ВАХ транзистора и работать в линейной области его характеристик.
Для малых отклонений напряжений и токов четырехполюсника от некоторых фиксированных значений справедливы линеаризованные уравнения с h-параметрами вида
где величина h11 имеет смысл входного сопротивления, h12 – коэффициента обратной связи, h21 – коэффициента передачи тока, а h22 – выходной проводимости четырехполюсника. Применение линеаризации для схемы ОБ с учетом формул (2) и (3) позволяет связать h-параметры с физическими параметрами транзистора:
|
(6) |
Рис. 8. Эквивалентная
схема транзистора при его включении с
общей базой
Аналогично получается система уравнений для схемы ОЭ. Представляя напряжения и токи транзистора в виде сумм (uбэ = Uбэ + duбэ, uкэ = Uкэ + duкэ, iб = Iб + diб и iк = Iк + diк) и учитывая уравнения (6) и (5), получим линеаризованную систему уравнений:
|
(7) |
Таким образом, h11э = rб, h12э = , h21э = и h22б = 1/rк*. Малосигнальная эквивалентная схема транзистора при включении его с общим эмиттером показана на рис. 9.
