1.3. Геометричні і розрахункові довжини єлементів, сталь для стержнів та фасонок.
Таблиця 1.4. Розрахункові довжини стержнів ферми і їх граничні гнучкості, систему координат див. рис. 1.5.
Назва елемента |
|
|
(+) – рорзтягнуті стержні (-) – стиснуті стержні |
Опорний розкіс |
0,5• |
|
(-) |
Розкоси ферм: |
|
|
|
стиснуті |
0,8• |
|
(-) |
розтягнуті |
0,8• |
|
(+) 400 |
Стояки |
0,8• |
|
(-) |
Верхній пояс, спирання металевих чи залізобетонних панелей |
|
, між вузлами спирання панелей |
(-) |
220 - на період монтажу |
|||
Верхній пояс, спирання прогонів |
|
між вузлами в’язей, а не прогонів |
(-) |
220 - на період монтажу |
|||
Нижній пояс |
|
між вузлами в’язей |
(+) 400 |
–геометричні довжина стержнів (відстань між центрами вузлів);
– розрахункова довжина елемента в площині ферми - вісь «y»;
– розрахункова довжина елемента з площині ферми - вісь «z»;
- гранична гнучкість елементів ферми;
Матеріал елементів ферми приймаємо згідно СНиП[4] в залежності від групи конструкцій. Стержні ферми відносяться до другої групи за табл. 50*[4] і при розрахунковій температурі до -40˚С приймаємо сталь - сталь С245 за ГОСТ 27772-88. Фасонки та опорний фланець відноситься до першої групи і для температури до -40˚С приймаємо сталь С255 за ГОСТ 27772-88* .
Мінімальний розмір кутика 50х6 мм.
1.4.Підбор перерізів елементів ферми.

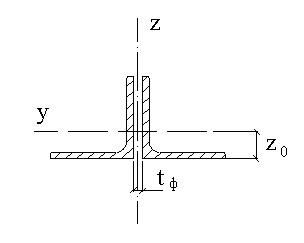

Рис. 1.5. Переріз елементів ферми та система координат
Для розтягнутих елементів перевірку міцності виконуємо за формулою:
, (1)
де: A n – площа перерізу нето елемента.
Розрахунок центрально стиснутих стержнів виконуємо за формулою (7) норм [4] :
Умова стійкості
(2)
Де: N - поздовжнє зусилля в стержні;
- коефіцієнт надійності за призначенням;
- коефіцієнт поздовжнього вигину;
- розрахунковий опір сталі , Rу=240 Мпа = 24,0 кН/см2 - сталь С245.
- коефіцієнт умови роботи приймаємо для ферм але для стиснутих стержнів, крім опорного розкосу, при гнучкості більше згідно п. 3 табл. 6
При варіантному проектуванні центрально стиснутих стержнів придатна наближена формула для визначення коефіцієнта поздовжнього вигину з обмеженням гнучкості =40...120 і розрахункового опору Ry =230…340 (Мпа).
(3)
де:
, гнучкість .
Виразивши радіус інерції перерізу « i » через питомий радіус і підставивши (3) в (2), одержимо величину необхідної площі
; (4)
Коефіцієнт для сталі з розрахунковим опором
Ry = 240Мпа = 24 кН/см2 ; .
В залежності від от «тонкостінності» профілю питомий радіус інерції наближено дорівнює, наприклад, для перерізу з парних рівнополичних кутиків:
; ,
для тонкостінної труби ., безрозмірній параметр обчислюємо за формулами, наведеними на рис. 3.
Кw= |
Кw
=
|
Рис. 1.6. Позначення розрахункових параметрів поперечних перерізів
Зауваження. Бажано знайти площу перетину при декількох значеннях kw 10...12…10…12…15 дослідивши, таким чином, вплив “тонкостінності” профілю на величи ну площі поперечного переріза. Варто пам'ятати, що в загальному випадку, величина kw повинна бути обмежена вимогами місцевої стійкості полиць, особливо при використанні високоміцних сталей. Отже, формули дозволяють на стадії варіантного проектування оцінити вплив типу профілю і його “тонкостінності”, розрахункової довжини, розрахункового опору й навантаження на величину площі перерізу. Із зменшенням розміру кутиків від 160х10мм до 50х5 мм параметр kw зменшується від 15 до 10.
