Вузол 3- Маша.
Рис.7 .Вузол 3
Шов Ш1:
Шов Ш4:

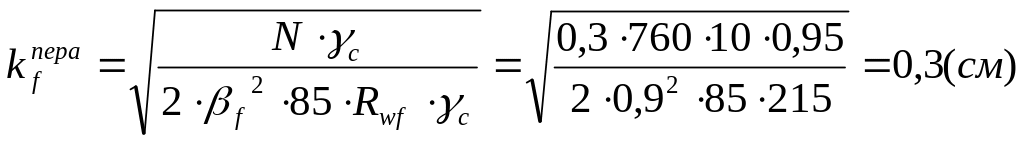

Приймаємо для пера

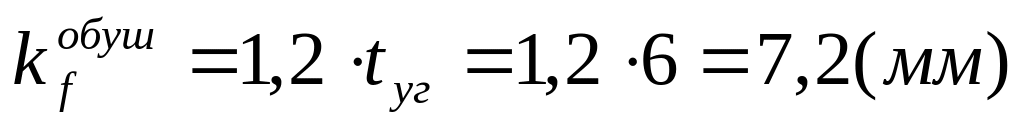

Приймаємо для обушка
Шов Ш8:
10(мм)
Шов Ш9:

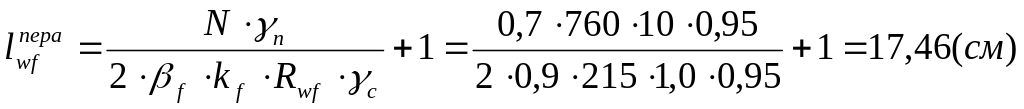

Приймаємо для пера 60мм.
Вузол №5 - Присяжный р.
Шов стійки Ш5 розрахований раніше – див. вузол 4.
Шов Ш9:(формула 2 - середні катети ).
Розрахункове зусииля N=V1=84,1 кН. Кутики 63х6 мм. Шов обушка втоплений, не розрахунковий. Шов пера розраховується за середнім катетом:
Довжину зварного шва Ш9 знаходимо з графічної побудови – 160мм.
Приймаємо мінімальний катет зварного шва пера 5мм за товщиною фасонки ( максимально можливий катет для пера – 8мм – кутики 140х10мм).
