2.4.1.Вузол 4.
а)

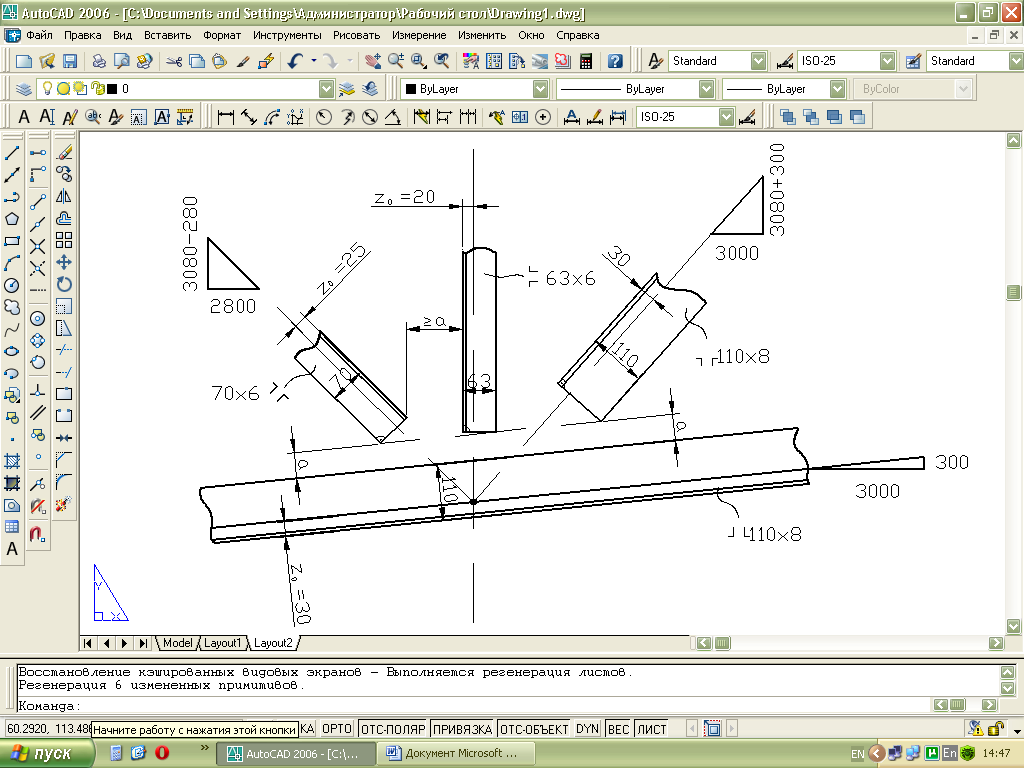

Рис.3,а. Вузол 4.
б)

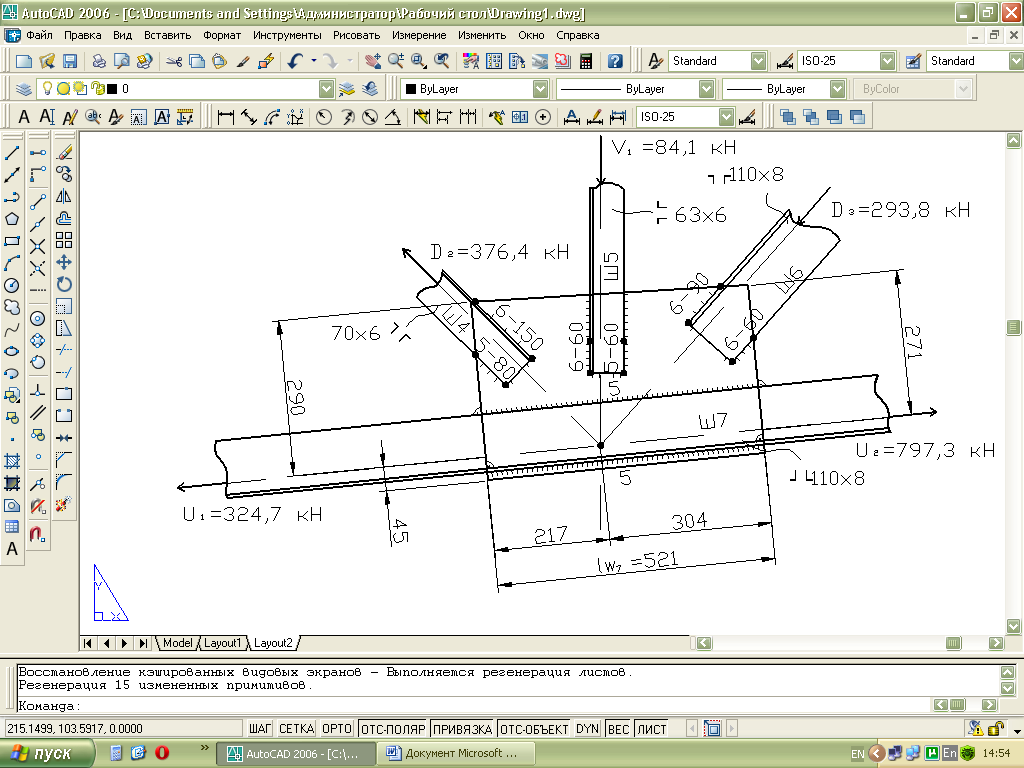

Рис.3,б. Вузол 4
в)
Рис.3,в. Вузол 4
Правила конструювання вузла. Наносимо вісі стержнів. Наносимо тіло елементів з привязками до вісей z0, значення округлюємо до 5 мм. Відкладаємо зазори між торцями решітки та нижнім поясом а = 6*t-20мм= 6*1,2-20=52мм. Позначаємо розміри кутиків та їх переріз - рис.3,а . Наносимо зусилля для розрахунку зварних швів – величини Д2, Д3, U1, U2, V1 . Виконуємо розрахунок швів Ш4, Ш5, Ш6 , відкладаємо вздовж елементів решітки довжини зварних швів пера та обушка, через верхні кінці швів обушка Ш4 і Ш6 проводимо пряму лінію, через верхні кінці швів пера Ш4 і Ш6 проводимо лінії перпендикулярні до осі нижнього поясу. Ці лінії обмежують розміри фасонки та встановлюють довжини шва Ш7 для нижнього поясу. - рис.3,б . Виконуємо розрахунки зварного шва Ш7. При виконанні креслень КМД розміри фасонок та їх привязки до вісей округлюємо до 5мм.
Розрахунок швів Ш4, Ш5, Ш6 і Ш7 проводимо по металу межі сплавлення.
Шов Ш4:(формула 1 - максимальні катети ).
Розрахункове зусииля N=Д2=376,4 кН. Кутики 70х6 мм.
Товщина фасонки 12 мм.
Зварні шви пера
Зварні шви обушка , приймаємо =6 мм.
Шов Ш5:(формула 1 - максимальні катети ).
Розрахункове зусииля N=V1=84,1 кН. Кутики 63х6 мм.
Зварні шви пера
Приймаємо довжину шва пера
Зварні шви обушка , приймаємо = 6(мм).
Приймаємо довжину шва обушка
Шов Ш6. (формула 1 - максимальні катети ).
Розрахункове зусииля N=Д3=293,6 кН. Кутики 110х8 мм.
Зварні шви пера
Приймаємо довжину шва пера
Зварні шви обушка , принимаем
Приймаємо довжину шва обушка
Шов Ш7(формула 2, шов довгий, катети мінімальні).
Розрахункове зусииля N=U2 – U1 =797,3-324,7 =472,6 кН. Кутики 110х8 мм.
Розрахунковий катет зварного шва обушка по металу межі сплавлення |:
Розрахунковий катет зварного шва пера по металу межі сплавлення
Приймаємо шви обушка та пера . конструктивно за товщиною фасонки 12 мм.
Вузол №3 - Заменить Рис
Шов Ш8. Шов розразовуємо на зріз та згин.
Довжину шва Ш8 знаходимо з графічної побудови після відкладання на кутиках решітки швів Ш1 та Ш6.
Розрахункове зусииля в верхньому поясі О1 =0; О2 = -601,3 кН. Кутики 120х10мм. Ексцентриситет «e» сил О1 та О2 e = b - z0 =120 - 35 = 85мм. Товщина фасонки 12 мм. Зосереджена сила в вузлі F2 = 77,4 кН. Нахил верхнього поясу 10%. Проекція сили F2:
на поздовжню вісь верхнього поясу
FX = F2* = 77,4*0,0995=7,7 кН.
на вісь перпендикулярну до верхнього поясу
FZ = F2* = 77,4*0,995=77,01 кН.
Розрахунок зварних швів виконуємо тільки для пера, шов по обушку втоплений не розрахунковий. Розрахункове зусилля на зріз N дорівнює різниці зусиль О1 та О2
N = О1 - О2 = 0 – 601,3 = 601,3 Кн.
Максимальні зварні шви пера .
В розрахунок на зріз включаємо
Робоча площа зварного шва по межі сплавлення
В розрахунок зварного шва на згин включаємо всю довжину шва пера за кресленням
Момент опору зварного шва
Напруження від зрізу
Напруження від згину
Сумарні напруження
