Введение.
Условные графические обозначения (УГО) ПП. Классификация.
КД 103А
1 2 3 4 5
Основа классификации пп приборов буквенно-цифровой код.
Классификация для транзисторов в СССР установлена – ОСТ 11.336.919-81
1. Материал
2. Подкласс пп приборов.
А - сверхвысокочастотные диоды,
Б - диоды Ганна,
В - варикапы,
Г - генераторы шума,
Д - диоды выпрямительные и импульсные,
И - туннельные и обращенные,
К - стабилизаторы тока,
Л - светодиоды, светоизлучатели,
Н - динисторы (диодные тиристоры),
П - полевые транзисторы,
С - стабилитроны стабисторы, ограничители напряжения,
Т - биполярные транзисторы,
У - управляемый тиристор (тринистор),
Ц - выпрямительные столбы и блоки,
3. Назначение, электрические свойства пп приборов внутри класса.
Выпрямительные диоды:
КД 1… I пр.ср ≤ 0,3 А,
КД 2… I пр.ср > 0,3 А до 10 А
Универсальные диоды:
КД 4… f 1ГГц
Импульсные диоды (tВОС время восстановления обратного сопротивления)
КД 5… tВОС > 150 нс,
КД 6… 30 нс < tВОС < 150 нс,
КД 7… 5 нс < tВОС < 30 нс,
КД 8… 1 нс < tВОС < 5 нс,
КД 9… tВОС < 1 нс, ( диоды Шоттки).
Стабилитроны
КC 1… P<0,3 Вт, UСТ <10 В;
КC 2… P<0,3 Вт, 10ВUСТ <100 В;
КC 3… P<0,3 Вт, 100ВUСТ <1000 В;
КC 4… 0,3 Вт < P<5 Вт, UСТ <10 В;
КC 5… 0,3 Вт < P<5 Вт, 10ВUСТ <100 В;
КC 6… 0,3 Вт < P<5 Вт, 100ВUСТ <1000 В;
КC 7… P>5Вт, UСТ <10 В;
КC 8… P>5 Вт, 10ВUСТ <100 В;
КC 9… P>5 Вт, 100ВUСТ <1000 В;

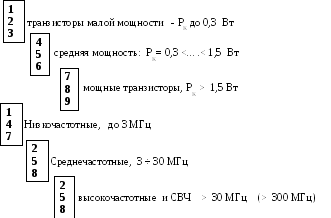

Биполярные транзисторы
К
Т
4. Порядковый номер разработки 01-99 или 001 – 999.
КТ3102
В номере разработки для стабилитронов иногда содержится информация о UСТ :
КС 162 Uст. =6,2 В
КС 191 Uст. =9,1 В
КС 291 Uст. =91 В
5. Буквы русского алфавита за исключением з, о, ч, ы, щ, ю, ь, ъ, э.
Буква указывает на разбраковку подкласса прибора по определённому параметру. Для диодов и ПТ – это, как правило, допустимое обратное напряжение.
Иногда присутствует 6 позиция, в которой зашифровано конструктивное исполнение.
У
ГО
1.
2.
Стабилитрон
3. - светодиод
4.
- варикап
(переменная
ёмкость)
n-p-n
p-n-p
