3.1. Выполнение поперечного сечения плиты

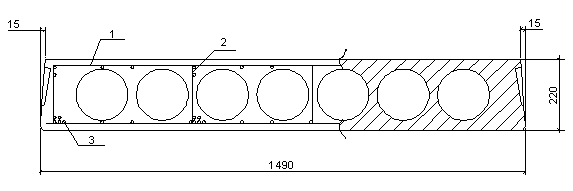

Рис. 1. Поперечное сечение плиты
1 – сетка
2 – каркас
3 – напрягаемая продольная арматура
3.2. Определение усилий, возникающих в плите от расчётных и нормативных нагрузок
Конструктивная длинна плиты Lk=6.280.
Расчётная длинна панели м.
Расчетная нагрузка 1 погонный метр панели:
q= q (таб.) * B= 9,395 * 1,5 = 14,09 кН/м, где 1,5 - ширина панели
Определение усилий, возникающих в плите от расчетных нагрузок:
3.3. Определение нормативных характеристик прочности бетона и арматуры:
Бетон класса С20/25:
По таб. 6.1. СНБ5.03.01-02 определяем нормативное сопротивление бетона осевому сжатию
Коэффициент безопасности по бетону (для ж/б конструкций)
Расчетное сопротивление бетона осевому сжатию
По таб. 6.1. СНБ5.03.01-02 определяем нормативное сопротивление бетона осевому растяжению
Расчетное сопротивление бетона осевому растяжению
Модуль упругости бетона (таб. 6.2 СНБ 5.03.01-02)
Арматура:
По таб. 6.5 изменения №4 СНБ5.03.01-02 определяем нормативное сопротивление ненапрягаемой арматуры
По таб. 6.5 изменения №4 СНБ5.03.01-02 определяем расчетное сопротивление напрягаемой арматуры
По таб. 6.5 изменения №4 СНБ5.03.01-02 определяем расчетное сопротивление поперечной арматуры
Модуль упругости арматуры
Передаточная прочность бетона устанавливается так, чтобы при обжатии отношение напряжений ≤0,75.
Предварительное напряжение арматуры с учетом всех потерь:
= 0,75 =0,75*1200 = 900 МПа.
Допустимые отклонения значения предварительного напряжения при электрометрическом способе напряжения:
P= 30+360/l = 30+360/6,20=88,06 МПа, где l=6,2м – длина напрягаемого стержня.
П роверяем выполнение условий:
Условия выполняются.
Расчет по предельным состояниям 1-й группы:
Определяем геометрические характеристики сечения. Сечение многопустотной панели приводим к эквивалентному двутавровому профилю. Круглые отверстия заменяют квадратными с той же площадью, моментом инерции и положением центра тяжести
Определяем количество пустот:
Заменяем круглые пустоты на квадратные с такой же площадью. Высота эквивалентного квадрата:
Определяем ширину ребра эквивалентного сечения:
Определяем высоту сжатой полки панели:
Проверяем условие :
Определяем рабочую высоту сечения:
Расчет прочности по нормальным сечениям:
Определяем положение нейтральной оси и проверяем условие:
Условие выполняется, нейтральная ось проходит в полке, сечение рассчитываем как прямоугольное. Расчет ведем по альтернативной модели. Полагаем =1460мм
= 0.0035/0.0035+1120/200*103=0,625
=
=0.5+ =0.5+ =0,934
Msd/ *fpd*d* = *103/0,934*1120*106*1.1*0,88=6.5cm2
Принимаем 3 стержня 12мм. Площадью =3,39см2
Выполняем проверку правильности подбора арматуры:
Определяем относительную высоту сжатой зоны бетона
Определяем несущую способность сечения
– условие выполняется. Арматура подобрана верно.
